[PCB技术] ad添加缝合孔出现Grid step should be not less then Via size报错如何处理?

[复制链接]

189

主题

1487

帖子

1万

积分

论坛法老

Rank: 6Rank: 6

积分
11352
发表于 2021-4-28 10:22:51 | 显示全部楼层 |阅读模式
本帖最后由 凡亿陈老师 于 2021-4-29 16:51 编辑

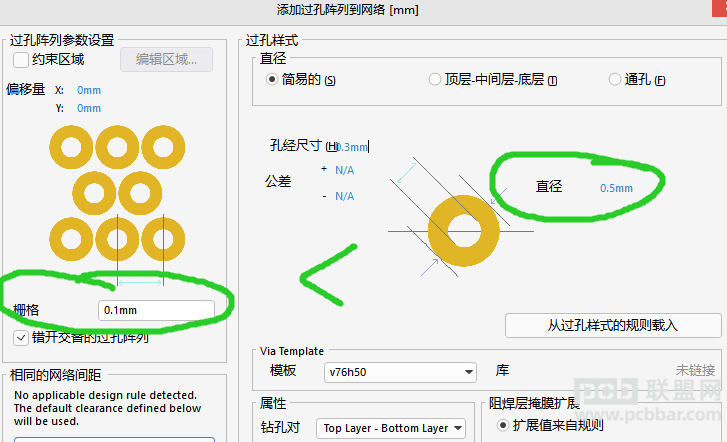

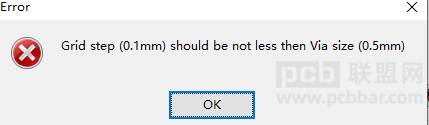

当我们在设计完成后,可以对整板添加一个地网络缝合孔,当添加过程出现如下图的Grid step should be not less then Via size报错如何处理?

解决方法:这问题出现的原因是由于我们设置的栅格小于所设置的过孔直径,因此导致无法添加过孔
所以我们可以将栅格稍微改大一点就可以添加成功了,如这个地方我们讲栅格改为2mm即可添加成功
