[PCB技术] 如何删除pads的电气层？

[复制链接]

凡亿陈老师

189 主题	1487 帖子	1万积分

Rank: 6 Rank: 6

积分: 11352

发表于 2021-5-14 10:08:00 | 显示全部楼层 |阅读模式

本帖最后由凡亿陈老师于 2021-5-25 17:03 编辑

有时候在pads软件中设置了多层板，但实际上在设计的过程中不需要设置这么多层，下面就讲解一下如何删除内层的电气层第一步：输入无摸命令z 2（要删除第多少层就输入Z 几）

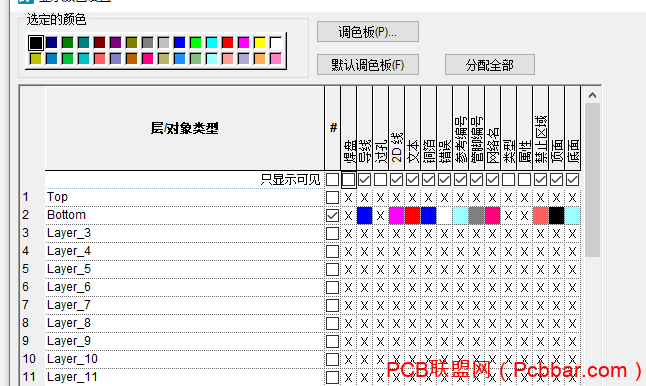

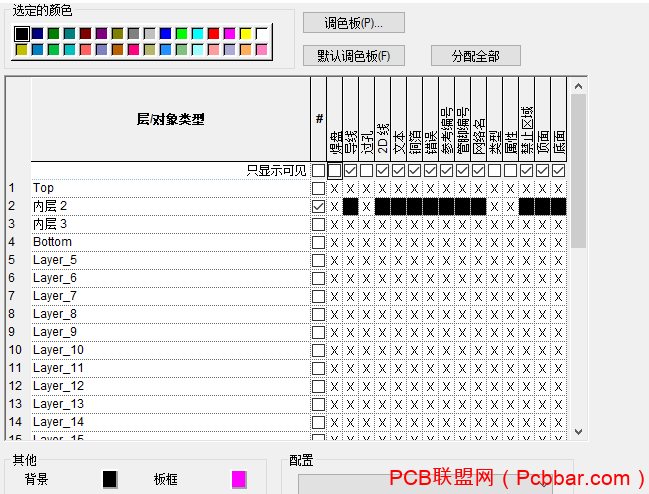

第二步：执行菜单命令设置-显示颜色，将过孔跟焊盘进行隐藏

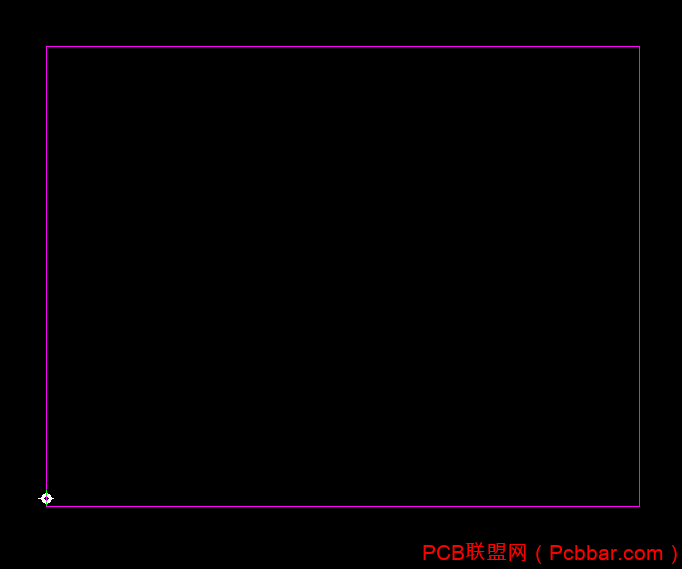

第三步：将这一层的所有元素选中删掉


第四步：执行菜单命令设置-层定义

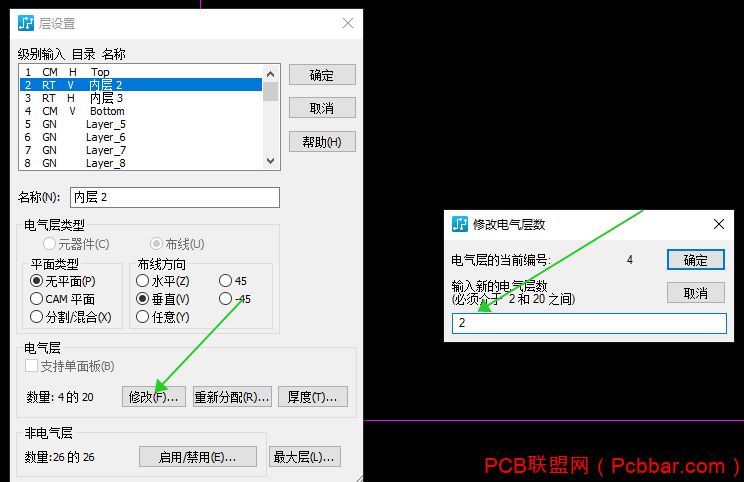

第五步：在弹出的界面点击修改，输入所需要的层

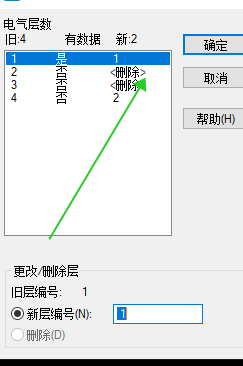

第六步：点击确定即可在弹出的窗口删除相应的层了
