DATASHEET里面ESD支持4KV160;HBM参数，打静电的电压是什么关系

老白 · 发表于 2021-6-2 09:49:26

问：白老师，我们在看芯片DATASHEET的时候，里面有个描述ESD支持4KV HBM参数，这个参数要怎么来确定呢？跟我们打静电的电压是什么关系呢？

(1)首先大家需要明白ESD其实是属于我们EMS这一大项里面的

(2)emc = EMI + EMS,所以ESD是属于我们EMC的内容

(3)所谓的ESD（Electrostatic Discharge）测试其目的是仿真操作人员或物体在接触设备时产生的放电以及人或物体对邻近物体之放电，以检测被测设备抵抗静电放电之干扰能力。

(4)人体放电模式（Human-Body Model, HBM）产生的ESD是指因人体在地上走动磨擦或其他因素在人体上已累积了静电，当此人去碰触到IC时，人体上的静电便会导入到所接触的设备中。

(5)根据工业标准 (MIL-STD-883G method 3015.7)要求，其中人体的等效电容定为100pF，人体的等效放电电阻定为1.5KΩ。

(6)IEC 61000-4-2该标准规定了我们如何进行ESD测试以及其测设类型和等级，测试类型我们主要有接触放电和空气放电，其具体等级如下表格所示

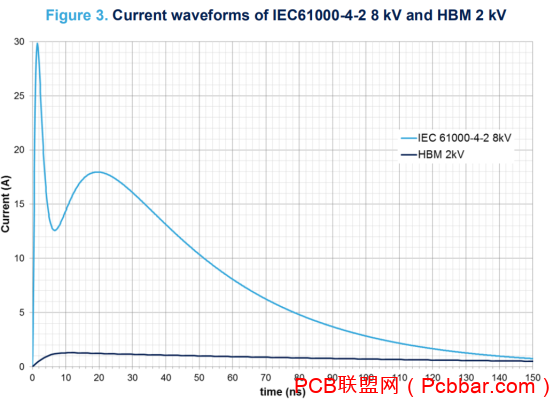

(6)IEC 61000-4-2该标准同样也规定了具体的ESD模拟人体模型其波形，如下图所示

(7)上边描述的都是我们在EMC测试中的要求，那么跟我们IC内部其ESD等级有什么关系呢？这就涉及到了我们ESD静电系统设计的问题，一般针对于ESD而言，其分为内部ESD保护和外部ESD保护，内部ESD保护就是我们经常在数据手册能看到，其保护能力有限，而外部保护则是我们通过诸如TVS管等实现的静电防护；其实单单从ESD的角度而言，整个系统我们可以把他分为两部分，一部分是ESD环境不复杂的区域，如PCB板的中心区域的IC等，另外一部分是ESD环境比较复杂的区域，如通讯接口，如USB，百兆网，千兆网接口等
