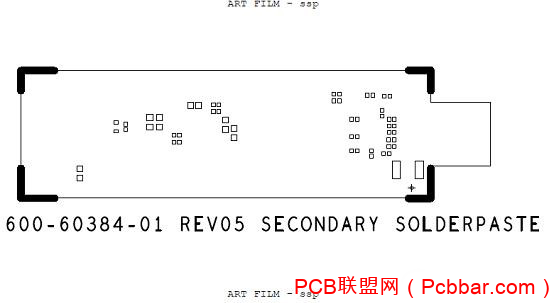

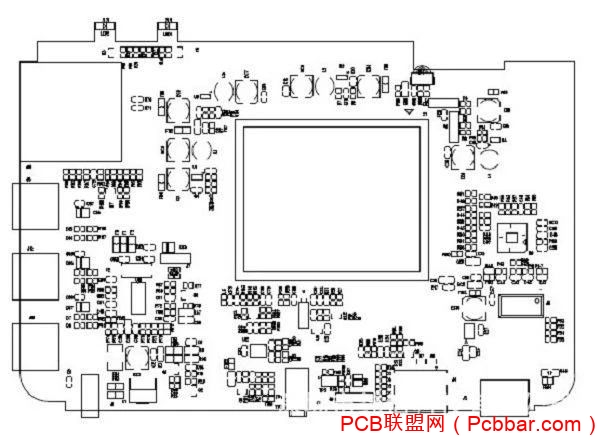

在 smt 生产制造行业，关于装配图的制作方法，各家不尽相同，但目前大多数企业仍然依赖人工经验采用传统的手工处理方式，主要有以下几种： 方法一、上游研发设计单位通过pcb设计软件导出图纸直接供给下游生产单位（如图一），生产单位再根据工程师的经验结合产品的性质进行处理，有的直接打印后在图纸上手动添加信息；有的利用PDF编辑功能在图片上添加缺少的信息； 图一 方法二、利用 Gerber 解析软件导出 DXF 文件(如图二），在 CAD 等图形设计软件中添加极性等标识后导出； 图二
方法三、利用 CAM350 /GC2000 等软件在 Gerber 上添加元件极性、颜色等信息后导出。
以上方法生成的装配图不是非常简陋，就是非常耗时，而且容易遗漏某些信息，例如极性标识等，潜在PCB装配风险。此外，因整个制作过程都是基于图形处理，不能对数据进行优化处理，因此缺乏灵活性。例如某些元件虽然不需要装配，但无法实现根据实际贴装情况来调整，只能全部呈现在装配图上。所有这些弊端均会对企业生产品质、成本和竞争力造成不同程度的影响。显然不适应当下高效、柔性生产的需要。

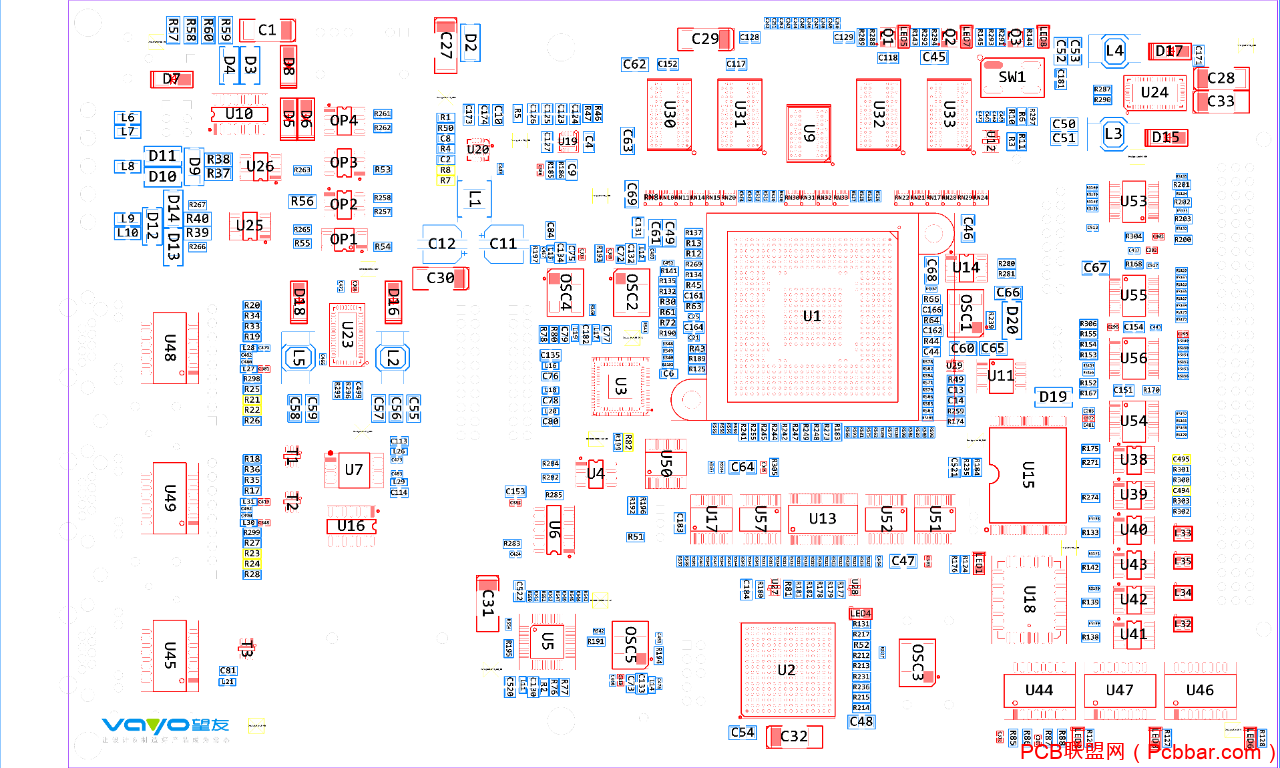

望友 VayoPro-SMT Expert 是一款智能化的SMT程序制作软件，制作装配图非常高效，完全不同于上述传统方式。软件读入 CAD 数据后，只需通过快捷设置规则分组来对不同类器件进行显示区分，然后软件智能处理，一键输出装配图（矢量图），如下图三所示。装配图上极性点、丝印、是否装配等等信息一应俱全。 图三 该装配图的设置说明如下，在软件中可快捷完成元件显示设置，如下图四；

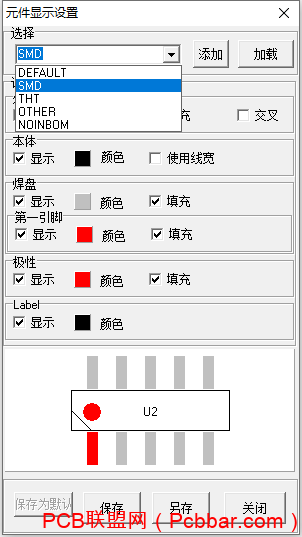

1、需要贴装的有极性表贴器件，显示为红色，且标识出极性点（及第一引脚）。 2、需要安装的无极性元件表贴器件，显示为蓝色。 3、不需要安装的表贴器件，显示为黄色，并打叉标记。 图四 规则分组和显示设置可根据个人习惯偏好设定，且只需设置一次，下次制作装配图时会自动应用，一键输出即可，非常高效。下面通过视频来演示一下制作过程~复制下方链接在网页打开即可查看~ https://www.bilibili.com/video/BV1Q54y137FW
|
