Anny-第二次作业LDO模块的PCB设计

AnnyWang · 发表于 2021-7-9 15:43:58

1、原理图分析

LDO线性稳压器是最基本的稳压电源变换，它只能作降压（如3.3V 降至1.8V）之用。

如上图所示，是LDO线性稳压器的原理框图，Ui为输入电压，Uo为输出电压，Ur为串接可调变阻器电压。

Uo=Ui – Ur，即Ui > Uo，所以LDO电源只能降压。

特点：一般LDO用于电流小于2A的电源电路，其优点是，成本低，电路简单易用，电源纹波小，较稳定,上电快。

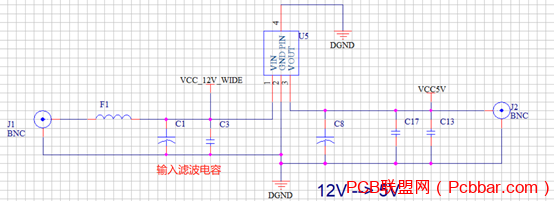

如上图所示，LDO线性稳压器的实际电路图

2、PCB制作

（1）布局

（2）布线

3、检查
