[PCB技术] Layout如何解决器件管脚网络字体像素?

[复制链接]

189

主题

1487

帖子

1万

积分

论坛法老

Rank: 6Rank: 6

积分
11352
发表于 2021-7-28 17:49:45 | 显示全部楼层 |阅读模式
本帖最后由 凡亿陈老师 于 2021-8-18 17:40 编辑

pads layout软件中网络名显示像素在进行布线时不太好分辨网络,像素比较低时一部分焊盘网络在界面缩小时会不显示。

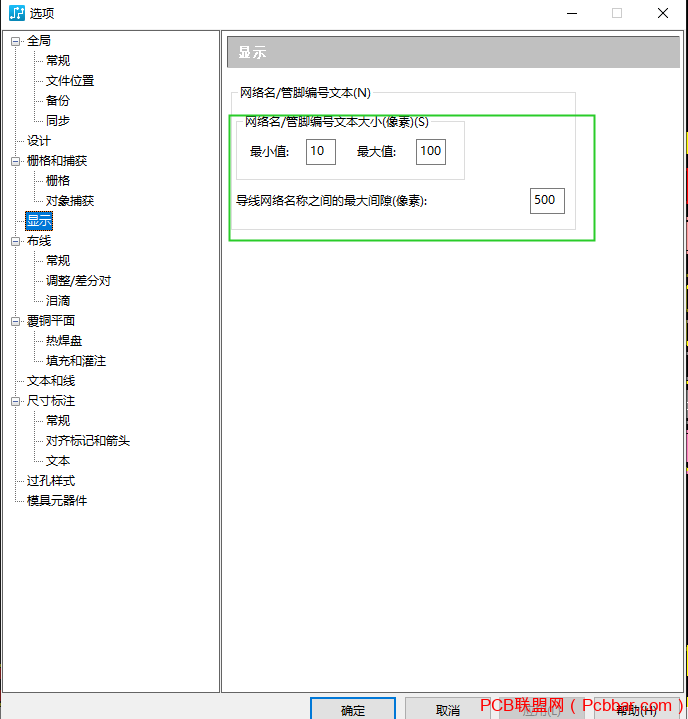

第一步:执行菜单命令工具-选项

第二步:在弹出的对话框中,选择显示选项,即可对网络名称的像素进行调高
