在通信行业中有这么一类产品,它的PCBA 上会装配金属衬底,用于给 PCB 导热。安装工艺是在衬底上印刷锡膏,通过工装和 PCB 装配后过回流焊,实现和 PCB 的焊接。

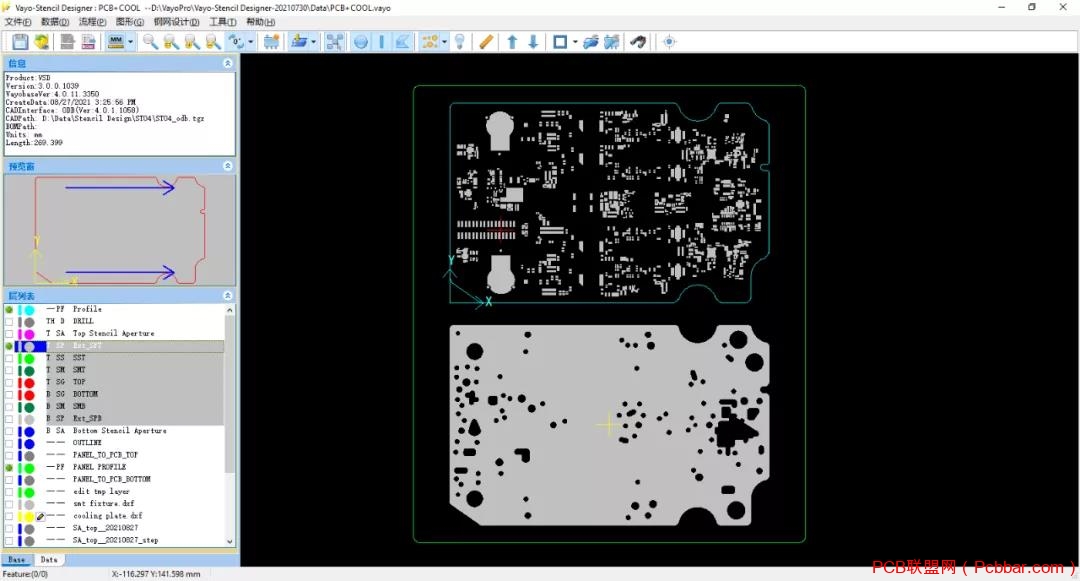

金属衬底基本都是用 CAD 类软件画设计图,图纸基本都是.DXF 格式。由于金属衬底要和 PCB 上的布局以及与结构配合,因此形状极不规则,而且含有很多不规则的挖空区域(见下图 1)。

图 1

金属衬底钢网开口设计有如下几个关键的技术指标:

·                    开口大小
·                    开口距离
·                    开口和衬底外形边距离
·                    开口和衬底内部挖槽边距离
·                    开口面积占衬底面积覆盖率

对时间要求相对宽松的情况下,钢网厂家要想完成这类钢网设计,通常需要耗时半天以上。在追求高质高效的当下,想要快速完成符合以上技术指标的开口,用传统方式是根本做不到的。

今天我给大家介绍一下如何在 Vayo-Stencil Designer 软件(简称 Stencil Designer 软件)中高质高效的进行金属衬底的钢网设计。利用 Stencil Designer 软件强大的数据处理和开口设计能力,上述的金属衬底钢网设计在5分钟内即可轻松搞定,文末附有视频。

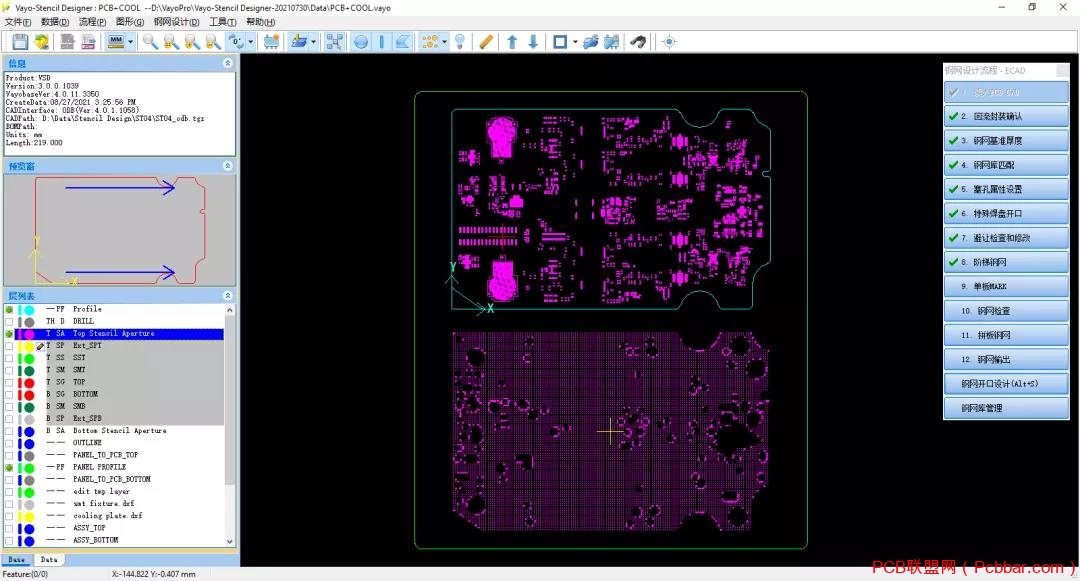

我们先把 PCB CAD、金属衬底 DXF、工装 DXF 图纸读入 StencilDesigner 软件,并完成图层对齐设置。

图 2

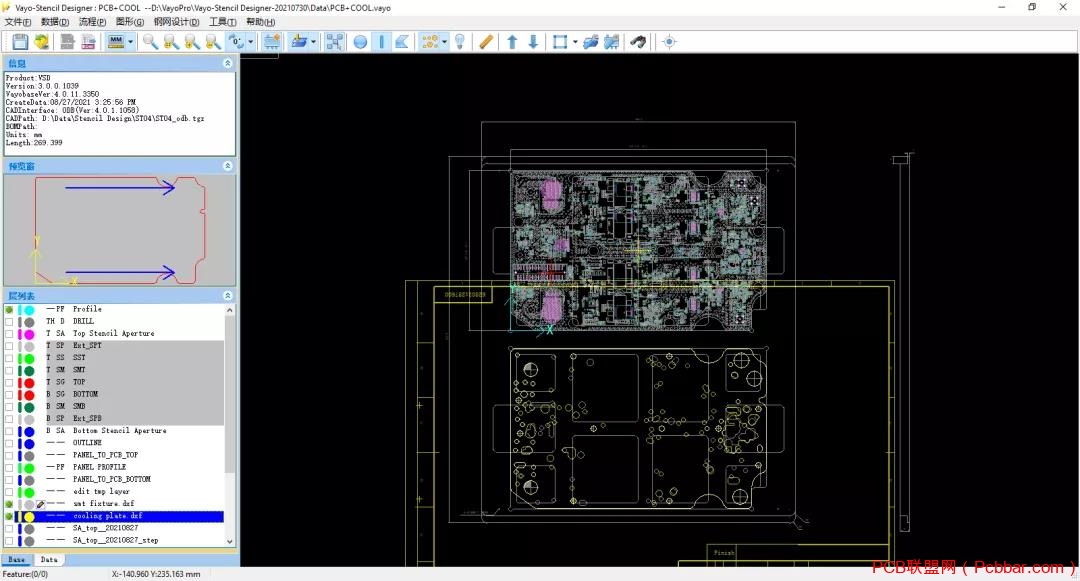

通过图形转换功能,一键将金属衬底的包络提取为待开口的焊盘。

图 3

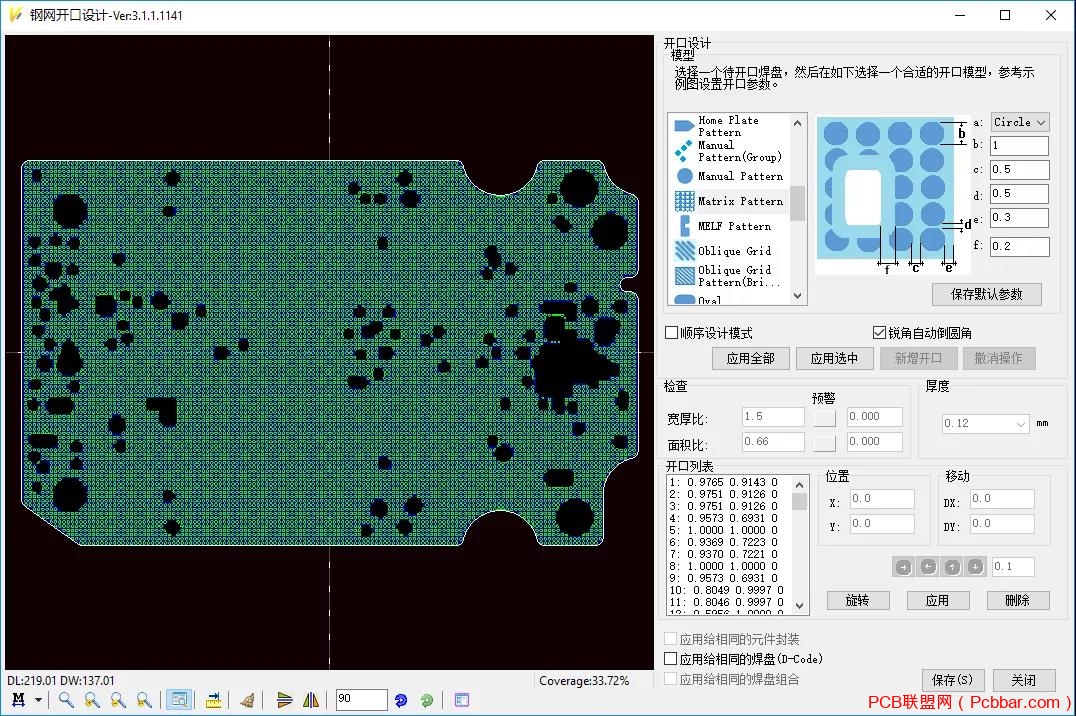

通过专用开口模型“MatrixPattern”,设置好开口技术指标(可以保存为默认,方便下次使用),一键完成开口设计。

图 4

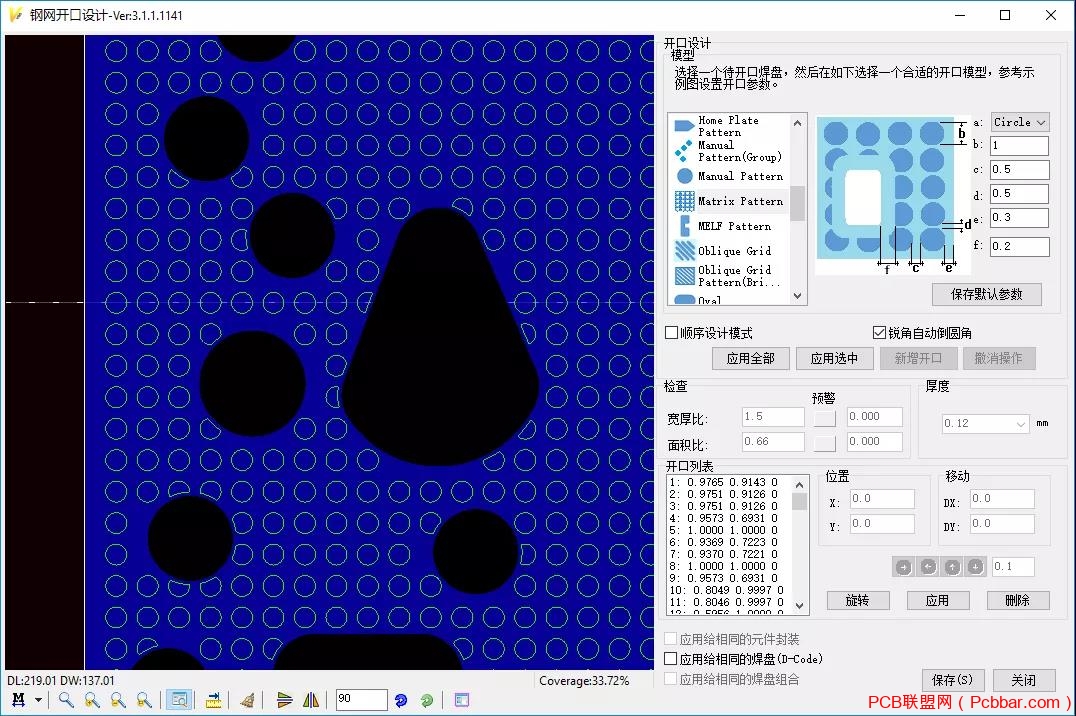

如下是已完成的金属衬底开口细节展示。

图 5

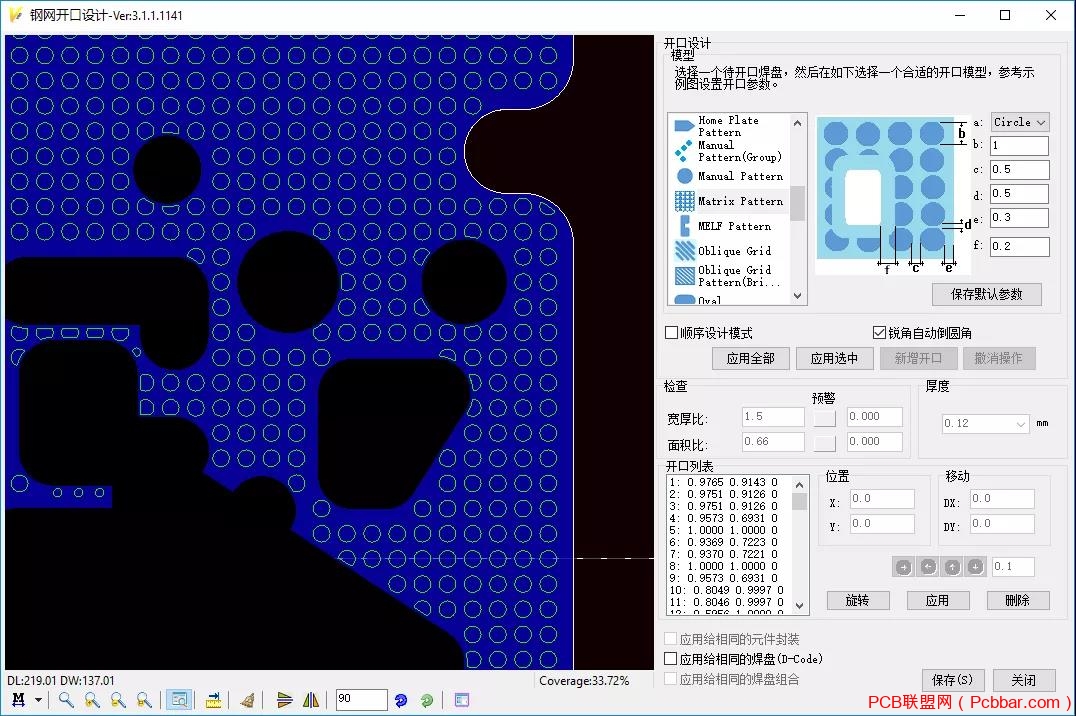

如下是已完成的整张钢网设计,整个设计过程不到10分钟即可完成。

图 6

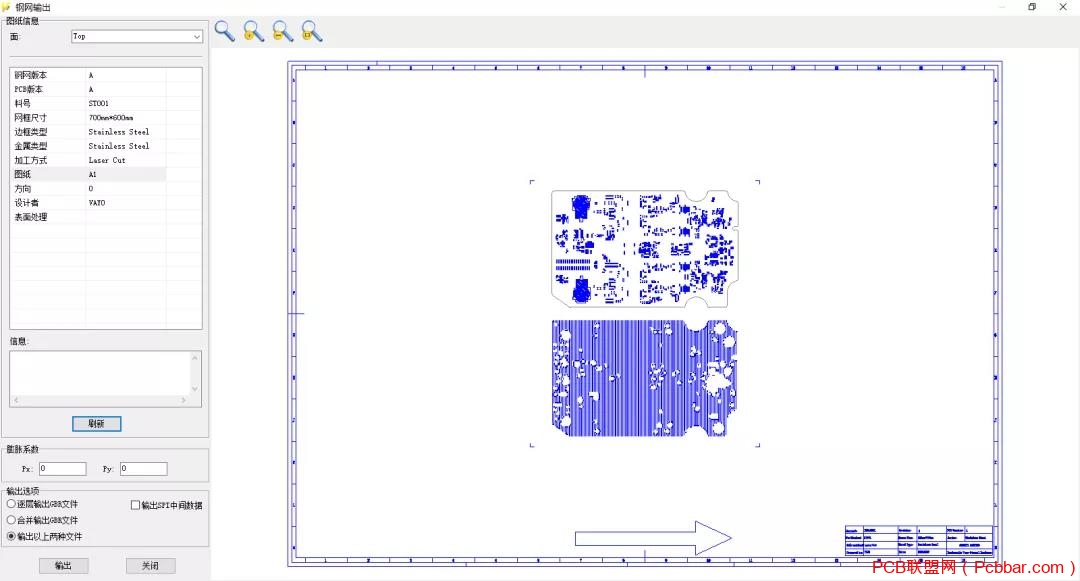

完成整张钢网设计后,就可以输出钢网图纸,直接发给钢网厂家加工。

图 7

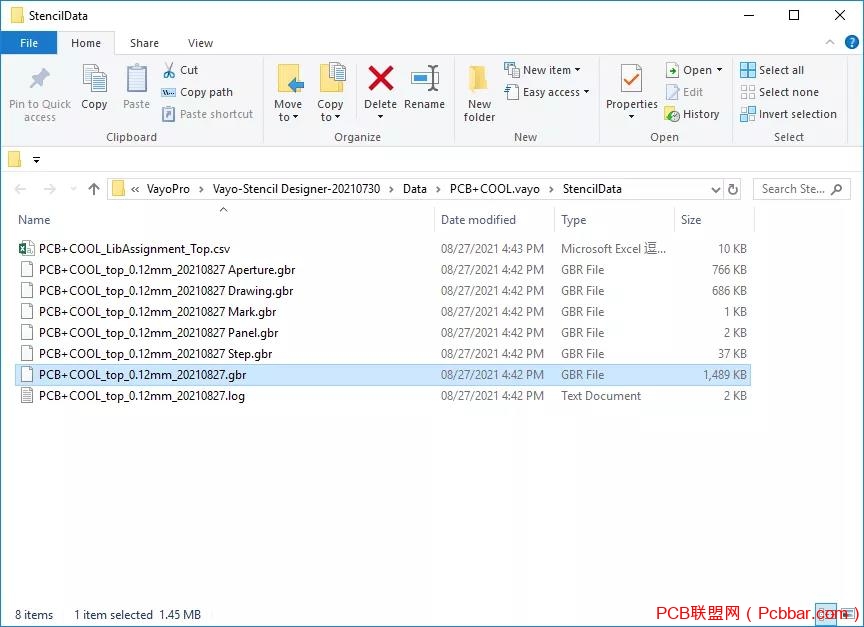

如下是输出的钢网加工文件。

图 8

日志文件中包含详细的钢网开口汇总数据。

图 9

重要提示:本文图片所示的数值并非真实开口参数(Know-How 脱密要求),大家切勿照搬。
