单片机C语言实例-98-24c02存储多个数据
内容：此程序用于检测EEPROM性能，测试方法如下：写入24c02一些数据，然后在内存中清除这些数据，
掉电后主内存将失去这些信息，然后从24c02中调入这些数据。看是否与写入的相同。
函数是采用软件延时的方法产生SCL脉冲,固对高晶振频率要作 一定的修改....(本例是1us机器
周期,即晶振频率要小于12MHZ)
------------------------------------------------*/
#include <reg52.h> //头文件的包含
#include <intrins.h>
#define _Nop() _nop_() //定义空指令
// 常,变量定义区
unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~F
unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码
sbit LATCH1=P2^2;
sbit LATCH2=P2^3;
sbit SDA=P2^1; //模拟I2C数据传送位
sbit SCL=P2^0; //模拟I2C时钟控制位
bit ack; //应答标志位
void DelayUs2x(unsigned char t);//函数声明
void DelayMs(unsigned char t);
/*------------------------------------------------
uS延时函数，含有输入参数 unsigned char t，无返回值
unsigned char 是定义无符号字符变量，其值的范围是
0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
while(--t);
}
/*------------------------------------------------
mS延时函数，含有输入参数 unsigned char t，无返回值
unsigned char 是定义无符号字符变量，其值的范围是
0~255 这里使用晶振12M，精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{
while(t--)
{
//大致延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
/*------------------------------------------------
启动总线
------------------------------------------------*/
void Start_I2c()
{
SDA=1; //发送起始条件的数据信号
_Nop();
SCL=1;
_Nop(); //起始条件建立时间大于4.7us,延时
_Nop();
_Nop();
_Nop();
_Nop();
SDA=0; //发送起始信号
_Nop(); //起始条件锁定时间大于4μ
_Nop();
_Nop();
_Nop();
_Nop();
SCL=0; //钳住I2C总线，准备发送或接收数据
_Nop();
_Nop();
}
/*------------------------------------------------
结束总线
------------------------------------------------*/
void Stop_I2c()
{
SDA=0; //发送结束条件的数据信号
_Nop(); //发送结束条件的时钟信号
SCL=1; //结束条件建立时间大于4μ
_Nop();
_Nop();
_Nop();
_Nop();
_Nop();
SDA=1; //发送I2C总线结束信号
_Nop();
_Nop();
_Nop();
_Nop();
}
/*----------------------------------------------------------------
字节数据传送函数
函数原型: void SendByte(unsigned char c);
功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对
此状态位进行操作.(不应答或非应答都使ack=0 假)
发送数据正常，ack=1; ack=0表示被控器无应答或损坏。
------------------------------------------------------------------*/
void SendByte(unsigned char c)
{
unsigned char BitCnt;
for(BitCnt=0;BitCnt<8;BitCnt++) //要传送的数据长度为8位
{
if((c<<BitCnt)&0x80)SDA=1; //判断发送位
else SDA=0;
_Nop();
SCL=1; //置时钟线为高，通知被控器开始接收数据位
_Nop();
_Nop(); //保证时钟高电平周期大于4μ
_Nop();
_Nop();
_Nop();
SCL=0;
}
_Nop();
_Nop();
SDA=1; //8位发送完后释放数据线，准备接收应答位
_Nop();
_Nop();
SCL=1;
_Nop();
_Nop();
_Nop();
if(SDA==1)ack=0;
else ack=1; //判断是否接收到应答信号
SCL=0;
_Nop();
_Nop();
}
/*----------------------------------------------------------------
字节数据传送函数
函数原型: unsigned char RcvByte();
功能: 用来接收从器件传来的数据,并判断总线错误(不发应答信号)，
发完后请用应答函数。
------------------------------------------------------------------*/
unsigned char RcvByte()
{
unsigned char retc;
unsigned char BitCnt;
retc=0;
SDA=1; //置数据线为输入方式
for(BitCnt=0;BitCnt<8;BitCnt++)
{
_Nop();
SCL=0; //置时钟线为低，准备接收数据位
_Nop();
_Nop(); //时钟低电平周期大于4.7us
_Nop();
_Nop();
_Nop();
SCL=1; //置时钟线为高使数据线上数据有效
_Nop();
_Nop();
retc=retc<<1;
if(SDA==1)retc=retc+1; //读数据位,接收的数据位放入retc中
_Nop();
_Nop();
}
SCL=0;
_Nop();
_Nop();
return(retc);
}
/*----------------------------------------------------------------
应答子函数
原型: void Ack_I2c(void);
----------------------------------------------------------------*/
void Ack_I2c(void)
{
SDA=0;
_Nop();
_Nop();
_Nop();
SCL=1;
_Nop();
_Nop(); //时钟低电平周期大于4μ
_Nop();
_Nop();
_Nop();
SCL=0; //清时钟线，钳住I2C总线以便继续接收
_Nop();
_Nop();
}
/*----------------------------------------------------------------
非应答子函数
原型: void NoAck_I2c(void);
----------------------------------------------------------------*/
void NoAck_I2c(void)
{
SDA=1;
_Nop();
_Nop();
_Nop();
SCL=1;
_Nop();
_Nop(); //时钟低电平周期大于4μ
_Nop();
_Nop();
_Nop();
SCL=0; //清时钟线，钳住I2C总线以便继续接收
_Nop();
_Nop();
}
/*----------------------------------------------------------------
向无子地址器件发送字节数据函数
函数原型: bit ISendByte(unsigned char sla,ucahr c);
功能: 从启动总线到发送地址，数据，结束总线的全过程,从器件地址sla.
如果返回1表示操作成功，否则操作有误。
注意： 使用前必须已结束总线。
----------------------------------------------------------------*/
/*bit ISendByte(unsigned char sla,unsigned char c)
{
Start_I2c(); //启动总线
SendByte(sla); //发送器件地址
if(ack==0)return(0);
SendByte(c); //发送数据
if(ack==0)return(0);
Stop_I2c(); //结束总线
return(1);
}
*/
/*----------------------------------------------------------------
向有子地址器件发送多字节数据函数
函数原型: bit ISendStr(unsigned char sla,unsigned char suba,ucahr *s,unsigned char no);
功能: 从启动总线到发送地址，子地址,数据，结束总线的全过程,从器件
地址sla，子地址suba，发送内容是s指向的内容，发送no个字节。
如果返回1表示操作成功，否则操作有误。
注意： 使用前必须已结束总线。
----------------------------------------------------------------*/
bit ISendStr(unsigned char sla,unsigned char suba,unsigned char *s,unsigned char no)
{
unsigned char i;
Start_I2c(); //启动总线
SendByte(sla); //发送器件地址
if(ack==0)return(0);
SendByte(suba); //发送器件子地址
if(ack==0)return(0);
for(i=0;i<no;i++)
{
SendByte(*s); //发送数据
if(ack==0)return(0);
s++;
}
Stop_I2c(); //结束总线
return(1);
}
/*----------------------------------------------------------------
向无子地址器件读字节数据函数
函数原型: bit IRcvByte(unsigned char sla,ucahr *c);
功能: 从启动总线到发送地址，读数据，结束总线的全过程,从器件地
址sla，返回值在c.
如果返回1表示操作成功，否则操作有误。
注意： 使用前必须已结束总线。
----------------------------------------------------------------*/
/*bit IRcvByte(unsigned char sla,unsigned char *c)
{
Start_I2c(); //启动总线
SendByte(sla+1); //发送器件地址
if(ack==0)return(0);
*c=RcvByte(); //读取数据
NoAck_I2c(); //发送非就答位
Stop_I2c(); //结束总线
return(1);
}
*/
/*----------------------------------------------------------------
向有子地址器件读取多字节数据函数
函数原型: bit ISendStr(unsigned char sla,unsigned char suba,ucahr *s,unsigned char no);
功能: 从启动总线到发送地址，子地址,读数据，结束总线的全过程,从器件
地址sla，子地址suba，读出的内容放入s指向的存储区，读no个字节。
如果返回1表示操作成功，否则操作有误。
注意： 使用前必须已结束总线。
----------------------------------------------------------------*/
bit IRcvStr(unsigned char sla,unsigned char suba,unsigned char *s,unsigned char no)
{
unsigned char i;
Start_I2c(); //启动总线
SendByte(sla); //发送器件地址
if(ack==0)return(0);
SendByte(suba); //发送器件子地址
if(ack==0)return(0);
Start_I2c();
SendByte(sla+1);
if(ack==0)return(0);
for(i=0;i<no-1;i++)
{
*s=RcvByte(); //发送数据
Ack_I2c(); //发送就答位
s++;
}
*s=RcvByte();
NoAck_I2c(); //发送非应位
Stop_I2c(); //结束总线
return(1);
}
/*------------------------------------------------
主函数
------------------------------------------------*/
void main()
{
unsigned char dofly[4]={1,2,3,4}; // 显示码值 1234
unsigned char i;
ISendStr(0xae,4,dofly,4); //写入24c02
DelayMs(200);
dofly[0]=0; //清除当前数据
dofly[1]=0;
dofly[2]=0;
dofly[3]=0;
IRcvStr(0xae,4,dofly,4); //调用存储数据
while(1)
{
P0=dofly_DuanMa[dofly];//显示存储数据
LATCH1=1; //锁存
LATCH1=0;
P0=dofly_WeiMa; //取位码
LATCH2=1; // 锁存
LATCH2=0;
DelayMs(200); //延时用于演示显示数据
DelayMs(200);
i++;
if(i==4)
i=0;
}
}

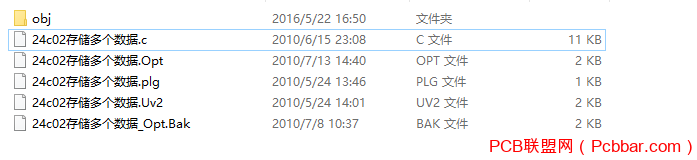

更多详情参考附件文档
|
|
