单片机C语言实例-266-液晶AD_DA_PCF8591

/*-----------------------------------------------
  名称：IIC协议 PCF8591ADDA转换
  公司：上海浩豚电子科技有限公司
  编写：师访
  日期：2009.5
  修改：无
  内容：此程序通过IIC协议对DAAD芯片操作，读取电位器的电压通过液晶显示，并输出模拟量，用LED亮度渐变指示
------------------------------------------------*/
#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include <intrins.h> //包含NOP空指令函数_nop_();
#include<LCD1602.h>

#define AddWr 0x90 //写数据地址
#define AddRd 0x91 //读数据地址

sbit Sda=P1^2;    //定义总线连接端口
sbit Scl=P1^1;

bit ADFlag;       //定义AD采样标志位
unsigned char code Datatab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//7段数共阴码管段码表
data unsigned char  Display[8];//定义临时存放数码管数值
/*------------------------------------------------
                  延时程序
------------------------------------------------*/
void mDelay(unsigned char j)
{
  unsigned int i;
  for(;j>0;j--)
   {
   for(i=0;i<125;i++)
      {;}
   }
  }
/*------------------------------------------------
                  初始化定时器1
------------------------------------------------*/
void Init_Timer1(void)
{
TMOD |= 0x10;
TH1=0xff;                   /* Init value */
TL1=0x00;
//PT1=1;                /* 优先级 */
EA=1;                   /* interupt enable */
ET1=1;                   /* enable timer1 interrupt */
TR1=1;
}
/*------------------------------------------------
                  启动IIC总线
------------------------------------------------*/
  void Start(void)
  {
Sda=1;
_nop_();
Scl=1;
_nop_();
Sda=0;
_nop_();
Scl=0;
  }

/*------------------------------------------------
                  停止IIC总线
------------------------------------------------*/
  void Stop(void)
  {
Sda=0;
_nop_();
Scl=1;
_nop_();
Sda=1;
_nop_();
Scl=0;
}

/*------------------------------------------------
               应答IIC总线
------------------------------------------------*/
void Ack(void)
{
Sda=0;
_nop_();
Scl=1;
_nop_();
Scl=0;
_nop_();
}

/*------------------------------------------------
               非应答IIC总线
------------------------------------------------*/
void NoAck(void)
{
   Sda=1;
   _nop_();
   Scl=1;
   _nop_();
   Scl=0;
   _nop_();
   }

/*------------------------------------------------
            发送一个字节
------------------------------------------------*/
   void Send(unsigned char Data)
   {
   unsigned char BitCounter=8;
   unsigned char temp;

   do
      {
   temp=Data;
   Scl=0;
   _nop_();
   if((temp&0x80)==0x80)
      Sda=1;
   else
      Sda=0;

Scl=1;
temp=Data<<1;
Data=temp;
BitCounter--;
   }
   while(BitCounter);
      Scl=0;
   }

/*------------------------------------------------
            读入一个字节并返回
------------------------------------------------*/
   unsigned char Read(void)
   {
   unsigned char temp=0;
   unsigned char temp1=0;
   unsigned char BitCounter=8;

   Sda=1;
   do
      {
   Scl=0;
      _nop_();
   Scl=1;
   _nop_();
   if(Sda)
      temp=temp|0x01;
   else
      temp=temp&0xfe;

   if(BitCounter-1)
      {
   temp1=temp<<1;
   temp=temp1;
   }
   BitCounter--;
   }
while(BitCounter);
return(temp);
   }

/*------------------------------------------------
                  写入DA数模转换值
------------------------------------------------*/
   void DAC(unsigned char Data)
   {
   Start();
   Send(AddWr); //写入芯片地址
   Ack();
   Send(0x40);  //写入控制位，使能DAC输出
   Ack();
   Send(Data);  //写数据
   Ack();
   Stop();

   }

/*------------------------------------------------
               读取AD模数转换的值，有返回值
------------------------------------------------*/
   unsigned char ReadADC(unsigned char Chl)
   {
   unsigned char Data;
   Start();       //写入芯片地址
   Send(AddWr);
   Ack();
   Send(0x40|Chl);//写入选择的通道，本程序只用单端输入，差分部分需要自行添加
                  //Chl的值分别为0、1、2、3，分别代表1-4通道
   Ack();
   Start();
   Send(AddRd); //读入地址
   Ack();
   Data=Read(); //读数据
   Scl=0;
   NoAck();
   Stop();
   return Data; //返回值
   }

/*------------------------------------------------
               主程序
------------------------------------------------*/
void main()
{
   unsigned char num;                //DA数模输出变量
   unsigned char ADtemp;             //定义中间变量
   InitLcd();
   mDelay(20);
   Init_Timer1();

   while(1)
      {
         DAC(num);    //DA输出，可以用LED模拟电压变化
   num++;       //累加，到256后溢出变为0，往复循环。显示在LED上亮度逐渐变化
   mDelay(20);    //延时用于清晰看出变化
   if(ADFlag)    //定时采集输入模拟量
         {
   ADFlag=0;

   ADtemp=ReadADC(0);
TempData[0]=(ReadADC(0))/50;//处理0通道电压显示
    TempData[1]=((ReadADC(0))%50)/10;

      ADtemp=ReadADC(1);
TempData[2]=(ReadADC(1))/50;//处理1通道电压显示此通道暂时屏蔽，可以自行添加
    TempData[3]=((ReadADC(1))%50)/10;

      ADtemp=ReadADC(2);
TempData[4]=(ReadADC(2))/50;//处理1通道电压显示此通道暂时屏蔽，可以自行添加
    TempData[5]=((ReadADC(2))%50)/10;

      ADtemp=ReadADC(3);
TempData[6]=(ReadADC(3))/50;//处理1通道电压显示此通道暂时屏蔽，可以自行添加
    TempData[7]=((ReadADC(4))%50)/10;

      disp();
   }
   }
}

/*------------------------------------------------
               定时器中断程序
------------------------------------------------*/
void Timer1_isr(void) interrupt 3 using 1//定时器1执行数码管动态扫描
{

static unsigned int j;
TH1=0xfb; //重新赋值
TL1=0x00;
j++;
if(j==200)
{j=0;ADFlag=1;} //定时置位AD采样标志位

// P0=Display[count];//用于动态扫描数码管
// P2=count;
// count++;
  // if(count==8)    //表示扫描8个数码管
// count=0;

}

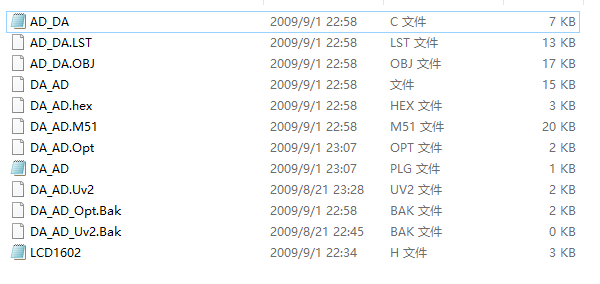

更多详情参考附件文档
