单片机C语言实例-351-将数据0x0f写入AT24C02再读出送P1口显示

//实例85：将数据"0x0f"写入AT24C02再读出送P1口显示
#include <reg51.h>        //  包含51单片机寄存器定义的头文件
#include <intrins.h>      //包含_nop_()函数定义的头文件
#define        OP_READ        0xa1                // 器件地址以及读取操作,0xa1即为1010 0001B
#define        OP_WRITE 0xa0                // 器件地址以及写入操作,0xa1即为1010 0000B
sbit SDA=P3^4;          //将串行数据总线SDA位定义在为P3.4引脚
sbit SCL=P3^3;         //将串行时钟总线SDA位定义在为P3.3引脚

/*****************************************************
函数功能：延时1ms
(3j+2)*i=(3×33+2)×10=1010(微秒)，可以认为是1毫秒
***************************************************/
void delay1ms()
{
   unsigned char i,j;
         for(i=0;i<10;i++)
          for(j=0;j<33;j++)
           ;
}

/*****************************************************
函数功能：延时若干毫秒
入口参数：n
***************************************************/
void delaynms(unsigned char n)
{
   unsigned char i;
        for(i=0;i<n;i++)
           delay1ms();
}
/***************************************************
函数功能：开始数据传送
***************************************************/
void start()
// 开始位
{
        SDA = 1;    //SDA初始化为高电平“1”
   SCL = 1;    //开始数据传送时，要求SCL为高电平“1”
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        SDA = 0;    //SDA的下降沿被认为是开始信号
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        _nop_();    //等待一个机器周期
        SCL = 0;    //SCL为低电平时，SDA上数据才允许变化(即允许以后的数据传递）
}
/***************************************************
函数功能：结束数据传送
***************************************************/
void stop()
// 停止位
{
        SDA = 0;     //SDA初始化为低电平“0”        _n
        SCL = 1;     //结束数据传送时，要求SCL为高电平“1”
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        SDA = 1;    //SDA的上升沿被认为是结束信号
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        _nop_();     //等待一个机器周期
        SDA=0;
        SCL=0;
}
/***************************************************
函数功能：从AT24Cxx读取数据
出口参数：x
***************************************************/
unsigned char ReadData()
// 从AT24Cxx移入数据到MCU
{
        unsigned char i;
        unsigned char x;   //储存从AT24Cxx中读出的数据
        for(i = 0; i < 8; i++)
        {
                SCL = 1;                //SCL置为高电平
                x<<=1;                  //将x中的各二进位向左移一位
                x|=(unsigned char)SDA;  //将SDA上的数据通过按位“或“运算存入x中
                SCL = 0;                        //在SCL的下降沿读出数据
        }
        return(x);                //将读取的数据返回
}
/***************************************************
函数功能：向AT24Cxx的当前地址写入数据
入口参数：y (储存待写入的数据）
***************************************************/
//在调用此数据写入函数前需首先调用开始函数start(),所以SCL=0
bit WriteCurrent(unsigned char y)
{
        unsigned char i;
        bit ack_bit;               //储存应答位
        for(i = 0; i < 8; i++)                // 循环移入8个位
        {
            SDA = (bit)(y&0x80);   //通过按位“与”运算将最高位数据送到S
                                                  //因为传送时高位在前，低位在后
                _nop_();            //等待一个机器周期
           SCL = 1;            //在SCL的上升沿将数据写入AT24Cxx
           _nop_();            //等待一个机器周期
          _nop_();             //等待一个机器周期

                  SCL = 0;            //将SCL重新置为低电平，以在SCＬ线形成传送数据所需的８个脉冲
                y <<= 1;           //将y中的各二进位向左移一位
        }
        SDA = 1;                          // 发送设备（主机）应在时钟脉冲的高电平期间(SCL=1)释放SDA线，
                        //以让SDA线转由接收设备(AT24Cxx)控制
        _nop_();        //等待一个机器周期
        _nop_();        //等待一个机器周期
        SCL = 1;       //根据上述规定，SCL应为高电平
        _nop_();       //等待一个机器周期
        _nop_();       //等待一个机器周期
        _nop_();       //等待一个机器周期
        _nop_();       //等待一个机器周期
        ack_bit = SDA; //接受设备（AT24Cxx)向SDA送低电平，表示已经接收到一个字节
                       //若送高电平，表示没有接收到，传送异常
        SCL = 0;       //SCL为低电平时，SDA上数据才允许变化(即允许以后的数据传递）
        return  ack_bit;                        // 返回AT24Cxx应答位
}
/***************************************************
函数功能：向AT24Cxx中的指定地址写入数据
入口参数：add (储存指定的地址）；dat(储存待写入的数据）
***************************************************/
void WriteSet(unsigned char add, unsigned char dat)
// 在指定地址addr处写入数据WriteCurrent
{
        start();               //开始数据传递
        WriteCurrent(OP_WRITE);  //选择要操作的AT24Cxx芯片，并告知要对其写入数据
        WriteCurrent(add);       //写入指定地址
        WriteCurrent(dat);       //向当前地址（上面指定的地址）写入数据
        stop();                //停止数据传递
        delaynms(4);               //1个字节的写入周期为1ms, 最好延时1ms以上
}
/***************************************************
函数功能：从AT24Cxx中的当前地址读取数据
出口参数：x (储存读出的数据）
***************************************************/
unsigned char ReadCurrent()
{
        unsigned char x;
        start();               //开始数据传递
        WriteCurrent(OP_READ);   //选择要操作的AT24Cxx芯片，并告知要读其数据
        x=ReadData();         //将读取的数据存入x
        stop();                //停止数据传递
        return x;              //返回读取的数据
}
/***************************************************
函数功能：从AT24Cxx中的指定地址读取数据
入口参数：set_addr
出口参数：x
***************************************************/
unsigned char ReadSet(unsigned char set_addr)
// 在指定地址读取
{
        start();                      //开始数据传递
        WriteCurrent(OP_WRITE);       //选择要操作的AT24Cxx芯片，并告知要对其写入数据
        WriteCurrent(set_addr);       //写入指定地址
        return(ReadCurrent());        //从指定地址读出数据并返回
}
/***************************************************
函数功能：主函数
***************************************************/
main(void)
{
   SDA = 1;           // SDA=1,SCL=1,使主从设备处于空闲状态
        SCL = 1;
   WriteSet(0x36,0x0f);   //在指定地址“0x36”中写入数据“0x0f”
        P1=ReadSet(0x36);      //从指定地址“0x36中读取数据并送P1口显示
}

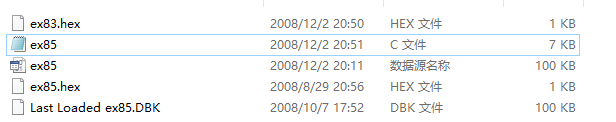

更多详情参考附件文档
