单片机C语言实例-364-基于DS1302的日历时钟
//实例98：基于DS1302的日历时钟
#include<reg51.h> //包含单片机寄存器的头文件
#include<intrins.h> //包含_nop_()函数定义的头文件
/***********************************************************************
以下是DS1302芯片的操作程序
************************************************************************/
unsigned char code digit[10]={"0123456789"}; //定义字符数组显示数字
sbit DATA=P1^1; //位定义1302芯片的接口，数据输出端定义在P1.1引脚
sbit RST=P1^2; //位定义1302芯片的接口，复位端口定义在P1.1引脚
sbit SCLK=P1^0; //位定义1302芯片的接口，时钟输出端口定义在P1.1引脚
/*****************************************************
函数功能：延时若干微秒
入口参数：n
***************************************************/
void delaynus(unsigned char n)
{
unsigned char i;
for(i=0;i<n;i++)
;
}
/*****************************************************
函数功能：向1302写一个字节数据
入口参数：x
***************************************************/
void Write1302(unsigned char dat)
{
unsigned char i;
SCLK=0; //拉低SCLK，为脉冲上升沿写入数据做好准备
delaynus(2); //稍微等待，使硬件做好准备
for(i=0;i<8;i++) //连续写8个二进制位数据
{
DATA=dat&0x01; //取出dat的第0位数据写入1302
delaynus(2); //稍微等待，使硬件做好准备
SCLK=1; //上升沿写入数据
delaynus(2); //稍微等待，使硬件做好准备
SCLK=0; //重新拉低SCLK，形成脉冲
dat>>=1; //将dat的各数据位右移1位，准备写入下一个数据位
}
}
/*****************************************************
函数功能：根据命令字，向1302写一个字节数据
入口参数：Cmd，储存命令字；dat，储存待写的数据
***************************************************/
void WriteSet1302(unsigned char Cmd,unsigned char dat)
{
RST=0; //禁止数据传递
SCLK=0; //确保写数居前SCLK被拉低
RST=1; //启动数据传输
delaynus(2); //稍微等待，使硬件做好准备
Write1302(Cmd); //写入命令字
Write1302(dat); //写数据
SCLK=1; //将时钟电平置于已知状态
RST=0; //禁止数据传递
}
/*****************************************************
函数功能：从1302读一个字节数据
入口参数：x
***************************************************/
unsigned char Read1302(void)
{
unsigned char i,dat;
delaynus(2); //稍微等待，使硬件做好准备
for(i=0;i<8;i++) //连续读8个二进制位数据
{
dat>>=1; //将dat的各数据位右移1位，因为先读出的是字节的最低位
if(DATA==1) //如果读出的数据是1
dat|=0x80; //将1取出，写在dat的最高位
SCLK=1; //将SCLK置于高电平，为下降沿读出
delaynus(2); //稍微等待
SCLK=0; //拉低SCLK，形成脉冲下降沿
delaynus(2); //稍微等待
}
return dat; //将读出的数据返回
}
/*****************************************************
函数功能：根据命令字，从1302读取一个字节数据
入口参数：Cmd
***************************************************/
unsigned char ReadSet1302(unsigned char Cmd)
{
unsigned char dat;
RST=0; //拉低RST
SCLK=0; //确保写数居前SCLK被拉低
RST=1; //启动数据传输
Write1302(Cmd); //写入命令字
dat=Read1302(); //读出数据
SCLK=1; //将时钟电平置于已知状态
RST=0; //禁止数据传递
return dat; //将读出的数据返回
}
/*****************************************************
函数功能： 1302进行初始化设置
***************************************************/
void Init_DS1302(void)
{
WriteSet1302(0x8E,0x00); //根据写状态寄存器命令字，写入不保护指令
WriteSet1302(0x80,((0/10)<<4|(0%10))); //根据写秒寄存器命令字，写入秒的初始值
WriteSet1302(0x82,((0/10)<<4|(0%10))); //根据写分寄存器命令字，写入分的初始值
WriteSet1302(0x84,((12/10)<<4|(12%10))); //根据写小时寄存器命令字，写入小时的初始值
WriteSet1302(0x86,((16/10)<<4|(16%10))); //根据写日寄存器命令字，写入日的初始值
WriteSet1302(0x88,((11/10)<<4|(11%10))); //根据写月寄存器命令字，写入月的初始值
WriteSet1302(0x8c,((8/10)<<4|(8%10))); //根据写小时寄存器命令字，写入小时的初始值
}
/*******************************************************************************
以下是对液晶模块的操作程序
*******************************************************************************/
sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚
sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚
sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚
sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚
/*****************************************************
函数功能：延时1ms
(3j+2)*i=(3×33+2)×10=1010(微秒)，可以认为是1毫秒
***************************************************/
void delay1ms()
{
unsigned char i,j;
for(i=0;i<10;i++)
for(j=0;j<33;j++)
;
}
/*****************************************************
函数功能：延时若干毫秒
入口参数：n
***************************************************/
void delaynms(unsigned char n)
{
unsigned char i;
for(i=0;i<n;i++)
delay1ms();
}
/*****************************************************
函数功能：判断液晶模块的忙碌状态
返回值：result。result=1，忙碌;result=0，不忙
***************************************************/
bit BusyTest(void)
{
bit result;
RS=0; //根据规定，RS为低电平，RW为高电平时，可以读状态
RW=1;
E=1; //E=1，才允许读写
_nop_(); //空操作
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
result=BF; //将忙碌标志电平赋给result
E=0; //将E恢复低电平
return result;
}
/*****************************************************
函数功能：将模式设置指令或显示地址写入液晶模块
入口参数：dictate
***************************************************/
void WriteInstruction (unsigned char dictate)
{
while(BusyTest()==1); //如果忙就等待
RS=0; //根据规定，RS和R/W同时为低电平时，可以写入指令
RW=0;
E=0; //E置低电平(根据表8-6，写指令时，E为高脉冲，
// 就是让E从0到1发生正跳变，所以应先置"0"
_nop_();
_nop_(); //空操作两个机器周期，给硬件反应时间
P0=dictate; //将数据送入P0口，即写入指令或地址
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
E=1; //E置高电平
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
E=0; //当E由高电平跳变成低电平时，液晶模块开始执行命令
}
/*****************************************************
函数功能：指定字符显示的实际地址
入口参数：x
***************************************************/
void WriteAddress(unsigned char x)
{
WriteInstruction(x|0x80); //显示位置的确定方法规定为"80H+地址码x"
}
/*****************************************************
函数功能：将数据(字符的标准ASCII码)写入液晶模块
入口参数：y(为字符常量)
***************************************************/
void WriteData(unsigned char y)
{
while(BusyTest()==1);
RS=1; //RS为高电平，RW为低电平时，可以写入数据
RW=0;
E=0; //E置低电平(根据表8-6，写指令时，E为高脉冲，
// 就是让E从0到1发生正跳变，所以应先置"0"
P0=y; //将数据送入P0口，即将数据写入液晶模块
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
E=1; //E置高电平
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
E=0; //当E由高电平跳变成低电平时，液晶模块开始执行命令
}
/*****************************************************
函数功能：对LCD的显示模式进行初始化设置
***************************************************/
void LcdInitiate(void)
{
delaynms(15); //延时15ms，首次写指令时应给LCD一段较长的反应时间
WriteInstruction(0x38); //显示模式设置：16×2显示，5×7点阵，8位数据接口
delaynms(5); //延时5ms ，给硬件一点反应时间
WriteInstruction(0x38);
delaynms(5); //延时5ms ，给硬件一点反应时间
WriteInstruction(0x38); //连续三次，确保初始化成功
delaynms(5); //延时5ms ，给硬件一点反应时间
WriteInstruction(0x0c); //显示模式设置：显示开，无光标，光标不闪烁
delaynms(5); //延时5ms ，给硬件一点反应时间
WriteInstruction(0x06); //显示模式设置：光标右移，字符不移
delaynms(5); //延时5ms ，给硬件一点反应时间
WriteInstruction(0x01); //清屏幕指令，将以前的显示内容清除
delaynms(5); //延时5ms ，给硬件一点反应时间
}
/**************************************************************
以下是1302数据的显示程序
**************************************************************/
/*****************************************************
函数功能：显示秒
入口参数：x
***************************************************/
void DisplaySecond(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x49); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：显示分钟
入口参数：x
***************************************************/
void DisplayMinute(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x46); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：显示小时
入口参数：x
***************************************************/
void DisplayHour(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x43); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：显示日
入口参数：x
***************************************************/
void DisplayDay(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x0c); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：显示月
入口参数：x
***************************************************/
void DisplayMonth(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x09); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：显示年
入口参数：x
***************************************************/
void DisplayYear(unsigned char x)
{
unsigned char i,j; //j,k,l分别储存温度的百位、十位和个位
i=x/10;//取十位
j=x%10;//取个位
WriteAddress(0x06); //写显示地址,将在第2行第7列开始显示
WriteData(digit); //将百位数字的字符常量写入LCD
WriteData(digit[j]); //将十位数字的字符常量写入LCD
delaynms(50); //延时1ms给硬件一点反应时间
}
/*****************************************************
函数功能：主函数
***************************************************/
void main(void)
{
unsigned char second,minute,hour,day,month,year; //分别储存苗、分、小时，日，月，年
unsigned char ReadValue; //储存从1302读取的数据
LcdInitiate(); //将液晶初始化
WriteAddress(0x01); //写Date的显示地址,将在第1行第2列开始显示
WriteData('D'); //将字符常量写入LCD
WriteData('a'); //将字符常量写入LCD
WriteData('t'); //将字符常量写入LCD
WriteData('e'); //将字符常量写入LCD
WriteData(':'); //将字符常量写入LCD
WriteAddress(0x08); //写年月分隔符的显示地址， 显示在第1行第9列
WriteData('-'); //将字符常量写入LCD
WriteAddress(0x0b); //写月日分隔符的显示地址， 显示在第1行第12列
WriteData('-'); //将字符常量写入LCD
WriteAddress(0x45); //写小时与分钟分隔符的显示地址， 显示在第2行第6列
WriteData(':'); //将字符常量写入LCD
WriteAddress(0x48); //写分钟与秒分隔符的显示地址， 显示在第2行第9列
WriteData(':'); //将字符常量写入LCD
Init_DS1302(); //将1302初始化
while(1)
{
ReadValue = ReadSet1302(0x81); //从秒寄存器读数据
second=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);//将读出数据转化
DisplaySecond(second); //显示秒
ReadValue = ReadSet1302(0x83); //从分寄存器读
minute=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F); //将读出数据转化
DisplayMinute(minute); //显示分
ReadValue = ReadSet1302(0x85); //从分寄存器读
hour=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F); //将读出数据转化
DisplayHour(hour); //显示小时
ReadValue = ReadSet1302(0x87); //从分寄存器读
day=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F); //将读出数据转化
DisplayDay(day); //显示日
ReadValue = ReadSet1302(0x89); //从分寄存器读
month=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F); //将读出数据转化
DisplayMonth(month); //显示月
ReadValue = ReadSet1302(0x8d); //从分寄存器读
year=((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F); //将读出数据转化
DisplayYear(year); //显示年
}
}

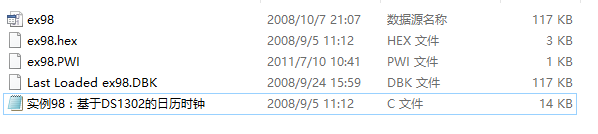

更多详情参考附件文档
|
|
