阶梯区域设计如何快速进行？

Cecile

阶梯钢网

阶梯钢网就是在同一个网板上做成两种或多种厚度，从而达到对某些特定器件锡膏用量的精准控制，最终实现良好的焊接品质。

大家都知道，因同一PCB上各类元件焊接时对锡膏量要求的不同，所以对同一smt钢网部分区域厚度要求不同，这就产生了STEP—UP局部加厚、STEP-DOWN 局部减薄工艺模板，就是针对某个特定的器件增加或减少锡膏量。

阶梯钢网能根据smt产品需要的锡膏厚度来设计元件下锡厚度，但要求和规则也比较细致。

阶梯钢网设计要求

(1)沿印刷方向，两阶梯之间的间距应≥10mm。

(2)沿印刷方向，阶梯部分与精细间距元器件焊盘的间距应≥5.0mm。

对于不同工艺工程师设计，不同产品品质要求，不同钢网厂商人员理解能力等的差异，阶梯钢网的设计过程通常是比较耗费时间，且无法保证稳定的钢网品质。

上海望友的产品Vayo-Stencil Designer软件提供的自动生成阶梯区域可以帮助设计者一键式解决问题，对于不同产品，不同工艺工程师设计经验，保留下来进行数字化管理！

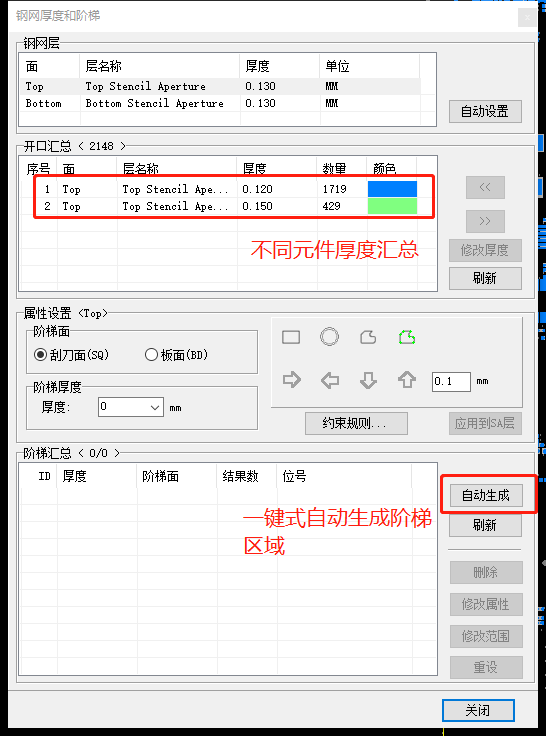

软件可以提供自动生成阶梯区域功能，按照加厚/减薄汇总，一键生成阶梯区域。

对于并未进行数字化入库元件阶梯设置，我们可以手动完成阶梯设计。

软件支持设计各种形状阶梯区域，支持阶梯区域外扩/内缩，操作便捷高效。

如果对智能钢网设计软件感兴趣，欢迎了解望友Stencil Designer软件

望友 Stencil Designer 软件方案简介：

Vayo-Stencil Designer 是一款钢网设计智能自动化工具软件，可以对企业的工艺知识进行数字化管理，便于经验的积累和传承。它通过学习现有钢网开口数据，快速创建中央开口库。当有新产品时，按照中央开户口定义自动匹配创建开口，完成钢网智能自动化设计。参数化开口模型功能支持快速设置形成新的开口，同时软件也支持自动生成特殊焊盘（热焊盘、公共焊盘、测试点）的开口。

望友 Stencil Designer 软件方案优势：

1.从手工编辑到自动智能设计

2.快速建立设计能力，全面掌控焊接品质

3.最大化避免与钢网厂沟通需求引起的偏差

4.know-how数字化，工艺经验/知识传承

5.降低人员资质要求，降低管理成本
