[已解答问题] 关于PCB天线问题

[复制链接]

611b446f6983c89

1 主题	21 帖子	103 积分

Rank: 1

积分: 103

发表于 2022-7-2 16:44:40 | 显示全部楼层 |阅读模式

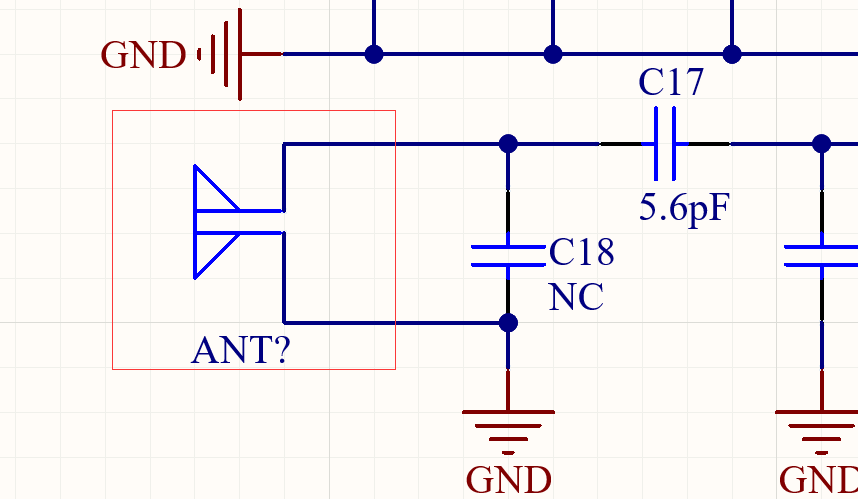

请问AD上画ESP8266 WiFi模块的PCB天线，怎么才做到一个铜皮上，有两个网络的？ QQ截图20220702163745.png



虽然可以忽略报错也能画出来，但是有没有办法让他不报错，或者有不报错的天线画法？报错的内容是引脚到铜皮的间距，我的理解是这个铜皮已是其中某一个网络了，另一个焊盘和这个铜皮重合，所以才会报错。，我尝试在原理图里把两个引脚加两个网络属性，但是也不行。求解决方法。。PCB库里是用两个焊盘作为引脚的，位号1和2。

回复

使用道具举报

Kivy

1070 主题	9452 帖子	4万积分

联合创始人

元始天尊

Rank: 3 Rank: 3

积分: 49785

发表于 2022-12-1 22:47:04 | 显示全部楼层

这个直接对地短路 PCB设计的时候强制链接对地短路就好了有DRC 报错不管他
