Altium_如何快速放置圆形的Cutout ?

lanbenfeng

Altium_如何快速放置圆形的Cutout ?

1、先放置一个过孔或焊盘作为参考点并设为原点;
2、确定要放置圆形Cutout的半径并将格点设成Cutout的半径
3、放置Cutout并将Cutout切换成圆 弧状态，用Cutout依次抓取以原点为中心的对称4个半径，这样圆形Cutout就成了！

放置其它不规则Cutout方法类似

注：也可以得用圆形或放置定位点的方法，抓取圆的4个半径或抓取定位点的方法来实现！

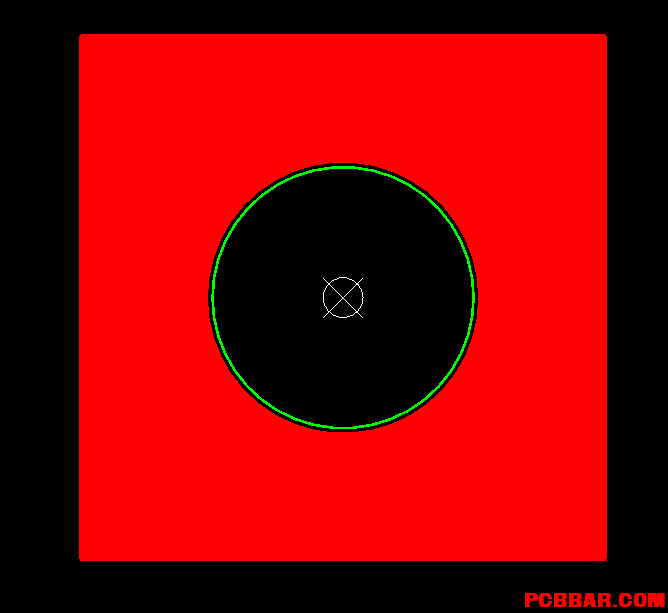

具体操作方法见下图（以放置一个直径为200mil的圆为例）：








                     —— ********** lan-创造未来，成就梦想！********** ——

huangxulihua

xxxxxxcxxxxxx学习了

Kivy

1、先放置一个需要大小的的圆环  比如我需要5mm直径的圆环cutout



2、选中这个环，执行tools-convert-create cutout from sle...

3、删掉这个圆环，即可得到想要的cutout

chenzhouyu

我用的方法有点不一样，但是可以更快完成：

chenzhouyu

Kivy 发表于 2016-12-16 10:10
1、先放置一个需要大小的的圆环  比如我需要5mm直径的圆环cutout

我的方法和领导的一样了，是不是得删掉

lanbenfeng

Kivy 发表于 2016-12-16 10:10
1、先放置一个需要大小的的圆环  比如我需要5mm直径的圆环cutout

方法太多了，掌握一种 其它的就都不是事了

liuhongran89

lfljiang

哟嘶，好多方法，get到新技能了

Kivy

chenzhouyu 发表于 2016-12-15 18:15
我的方法和领导的一样了，是不是得删掉

不错 给你加一分
