一、实验目的：
采集声音并生成波形图与频谱图
二、实验内容：
利用单通道连续采集将声音转换成数字信号生成波形图与频谱图
三、实验步骤：
1、硬件连接，连接采集板5V、AD1、GND和功能板上的温声音采集区①②③，连接采集板上JP1(量程范围选择±10v)，板卡上电。
2、搭建程序框架，新建vi，顺序执行打开USB设备，信号采集处理，关闭USB设备。

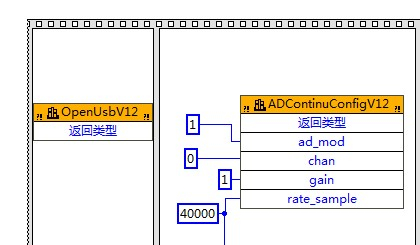

3、调用需要函数，设置相关参数，调用单通道连续AD采集并启动AD采集函数ADContinuConfigV12()，放置在打开USB设备后顺序执行，设置它的参数ad_mod为1(单端模式)、chan为0(AD1通道)、gain为1(±10v量程)、rate_sample为40000(连续采样频率)。



4、启动AD连续采集后，是开始连续的查询缓冲区内的数据长度，然后读取出来生成波形图。添加while循环，在while循环里不断查询缓冲区数据长度，当大于一定值时为真，调用读取缓冲区函数，否则为假，不执行。这个比较值我们设为4000个数据长度。

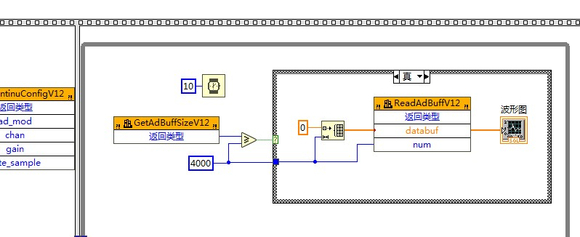

5.读取缓冲区内采集的数据，对ReadAdBuffV12进行参数设置，num为读取缓冲区数据长度，我们还用4000，*databuf为采集结果，是指针型浮点数据，我们给它设定一个数组去存储它，大小为4000个数据，这个采集结果连接波形图就可以了，如图。在前面板波形图上右键‘属性’，可以对它的x、y轴标尺，曲线颜色等进行修整

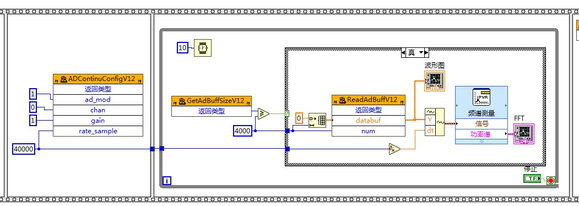

6、生成频谱图，功能框图右键‘波形’-‘模拟波形’-‘波形测量’-‘频谱测量’-配置频谱测量-所选测量选择‘功率谱’窗口-‘无’即可。添加信号输入，右键‘波形’-‘创建波形’，波形成分Y(波形数据值)连接读取的缓冲区采集结果，下拉波形成分，点选dt(数据时间间隔)，我们把频率取反就可用。再创建一波形图，功率谱输出连接上，整理如图

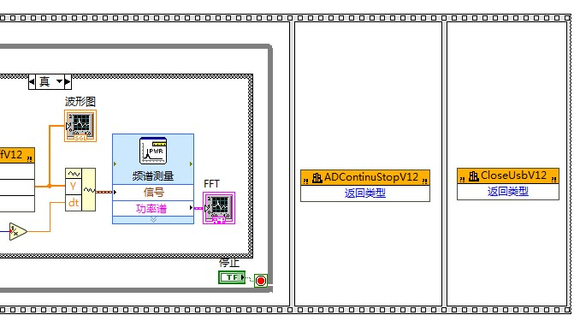

7.停止采集，当需要退出采集时，需要先停止采集，再关闭USB设备。顺序调用ADContinuStopV12()与CloseUsbV12()。


8.在前面板频谱图属性修改XY标尺大小与曲线样式，修改后运行如图
