[作业未审核] 电容是什么

[复制链接]

62d93a4ddd8a3

21 主题	62 帖子	522 积分

Rank: 2

积分: 522

发表于 2023-3-7 12:12:33 | 显示全部楼层 |阅读模式

工业和信息化部教育与考试中心-电子工程师证书（PCB设计、硬件设计、嵌入式设计），认证报考通道→→点击立即报名

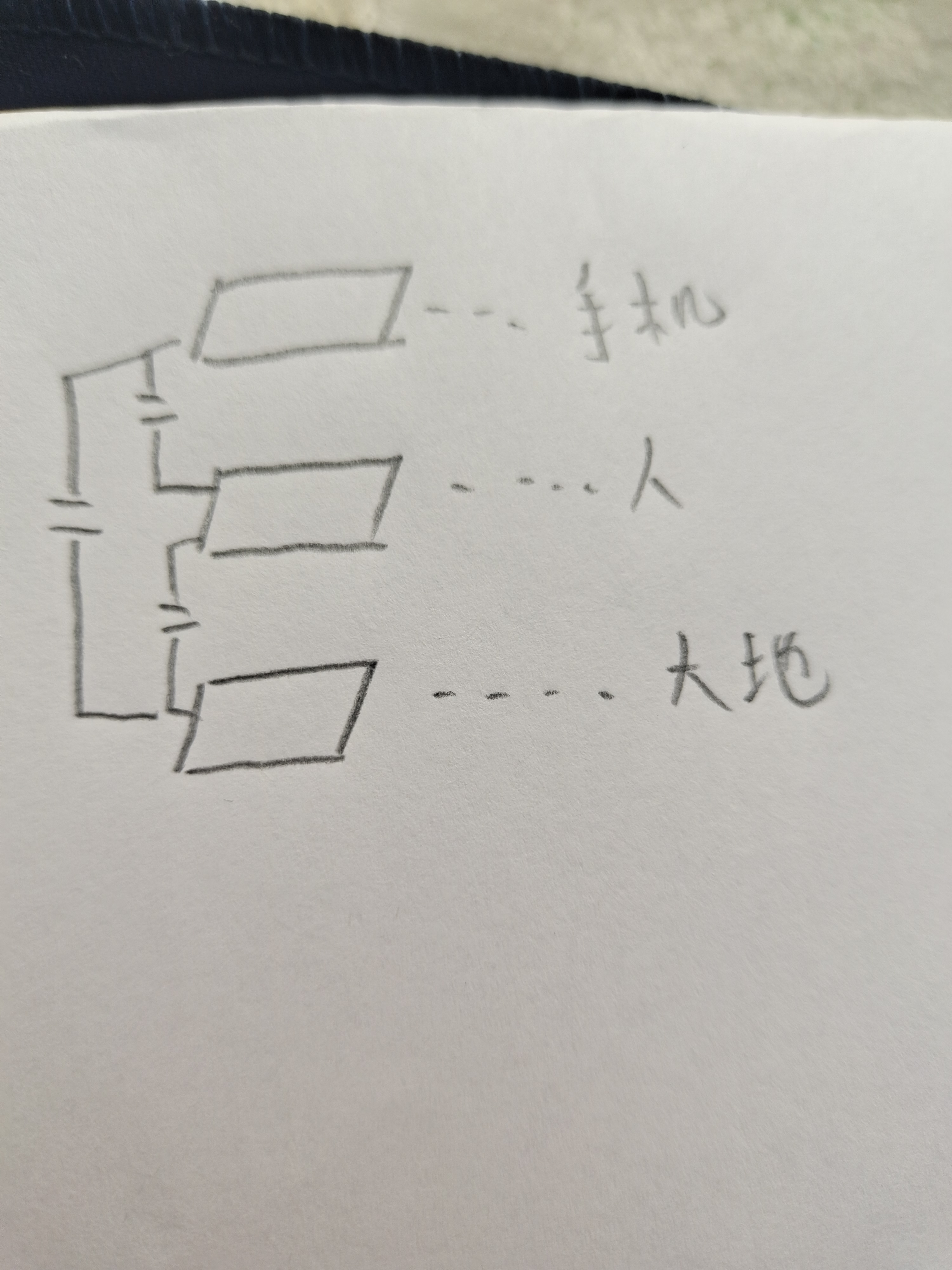

任意两个不相连的导体之间都可以形成电容。

电容的大小由以下三个条件决定
               介电常数：两导体之间的材料
               S：两导体的面积
               D：两导体之间的距离
