基于STM32单片机车牌识别系统摄像头图像处理系统设计

xiaozhubanna

摘要

随着汽车工业的迅猛发展，我国汽车拥有量急剧增加。停车场作为交通设施的组成部分，随着交通运输的繁忙和不断发展，人们对其管理的要求也不断提高，都希望管理能够达到方便、快捷以及安全的效果。停车场的规模各不相同，对其进行管理的模式也有不同之处，管理者需要根据自身的条件，选择应用经济、稳定的管理程序，以免选择了高成本的管理系统。本设计旨在设计一个简洁、稳定、实用的停车场管理信息系统，希望在容错性、实用性、易操作性等方面具有自己的特色，并且保持一定的可扩展性，以满足不同停车场的信息管理需求

关键词：32单片机，摄像头，蜂鸣器

一、硬件方案

本系统采用STM32F103RCT6单片机核心板、2.8寸TFT液晶屏显示、摄像头图像采集OV7670、蜂鸣器、LED电路组成

二、设计功能

1、stm32单片机通过摄像头采集图像，并实时驱动TFT液晶屏显示相应图像

2、stm32单片机通过模式识别、匹配货的车牌的识别结果，并在屏幕上进行显示

3、识别主要过程包括图像采集、二值化分析、识别车牌区域、字符分割、字符匹配五个过程

4、车牌锁定后会有蜂鸣器提醒，在分析获取到车牌后对车停留时间进行计时，并进行计费

5、在图像采集界面，通过按键可以进入后台计费界面。在车牌识别后进入计费界面，可以通过按键退出计费界面，回到图像采集界面

注意：单片机处理能力及速率有限，目前识别汉字：渝、辽、沪、浙、苏、粤，车牌图片一定要清晰，无反光，容易识别

车牌识别操作技巧与按键功能说明：

1、重要一点，通过摄像头前面螺钮可以调焦，拧到直到液晶显示图像最清晰（一般我们调试好的）

2、尽量让车牌号处于液晶中央位置，让车牌号内容处于两蓝线之间，且两蓝线处于红线上方

3、位置合适后，进入倒计时，到时蜂鸣器会“嘀”的一声响，表示开始分析识别。识别需要一定时间

4、在没有识别出车牌前，按下按键1可查看已经识别出的车牌信息，并可看到计费信息（模拟停车场），识别出车牌后，显示车牌信息后， 需要按下按键2，方可返回主界面

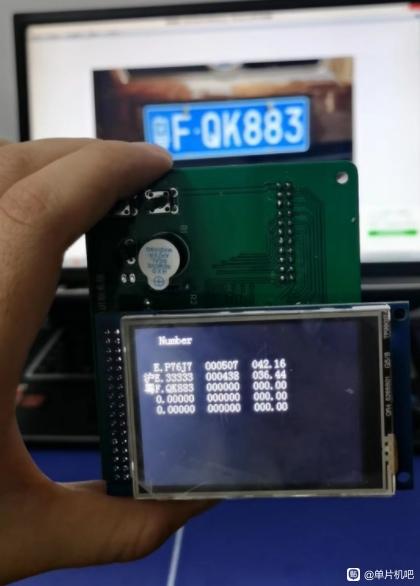

三、实物图

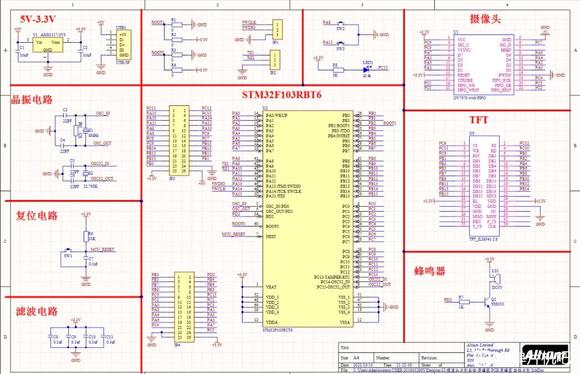

四、原理图

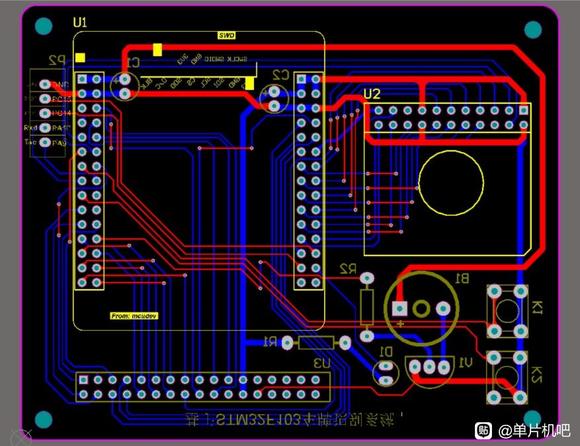

五、PCB图

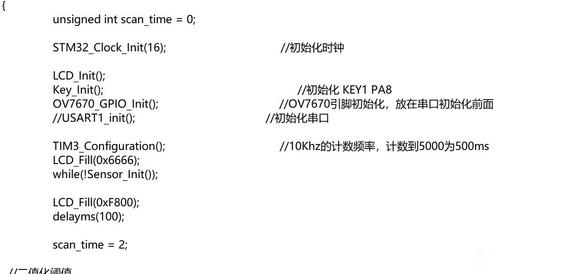

六、程序源码

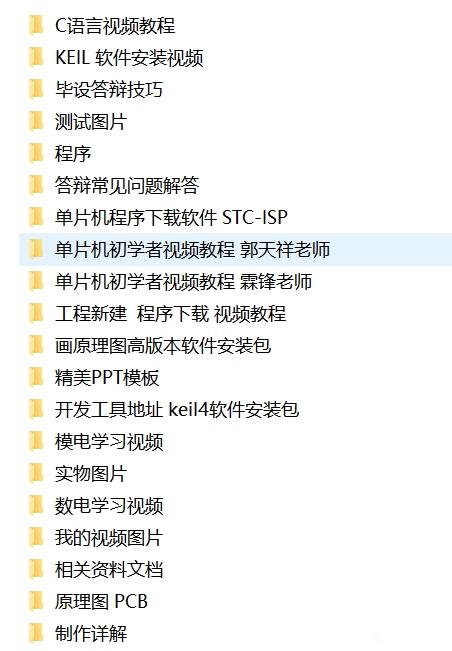

七、资料包括
