各位大佬，请问这几个代码生成的是什么图

xiaozhubanna

酷毕啦电子

然后我还想实现幅度误差和相位误差应该怎么实现啊
救救我

酷毕啦电子

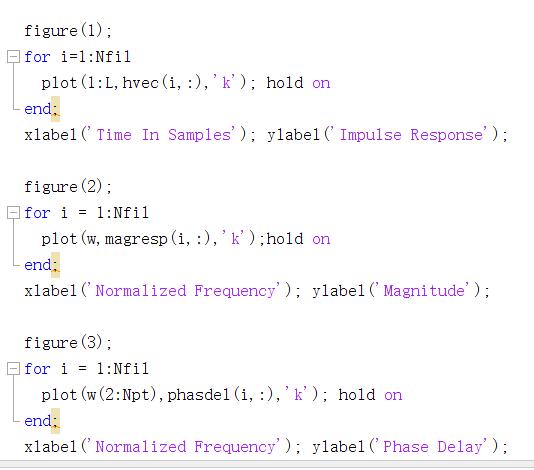

主要是绘制三个图形。以下是代码的简要解释：

第一幅图：对于每个i值，将"hvec"作为时间（采样点数）的函数（x轴为1到L）绘制。每个曲线的颜色为黑色。x轴标签为" Time In Samples"，y轴标签为"Impulse Response"。

第二幅图：对于每个i值，将系统的幅度响应作为归一化频率w的函数绘制。每个曲线的颜色为黑色。x轴标签为"Normalized Frequency"，y轴标签为"Magnitude"。

第三幅图：对于每个i值，将系统的相位延迟作为归一化频率w的函数绘制。每个曲线的颜色为黑色。x轴标签为"Normalized Frequency"，y轴标签为"Phase Delay"。注意，此图从"w"向量的索引2开始，一直绘制到末尾，不包括第一个元素。

xiang18

主要是绘制三个图形。以下是代码的简要解释：

第一幅图：对于每个i值，将"hvec"作为时间（采样点数）的函数（x轴为1到L）绘制。每个曲线的颜色为黑色。x轴标签为" Time In Samples"，y轴标签为"Impulse Response"。

第二幅图：对于每个i值，将系统的幅度响应作为归一化频率w的函数绘制。每个曲线的颜色为黑色。x轴标签为"Normalized Frequency"，y轴标签为"Magnitude"。

第三幅图：对于每个i值，将系统的相位延迟作为归一化频率w的函数绘制。每个曲线的颜色为黑色。x轴标签为"Normalized Frequency"，y轴标签为"Phase Delay"。注意，此图从"w"向量的索引2开始，一直绘制到末尾，不包括第一个元素。
