STM32+LAN9303-4层板

OMG的 · 发表于 2023-4-25 20:01:21

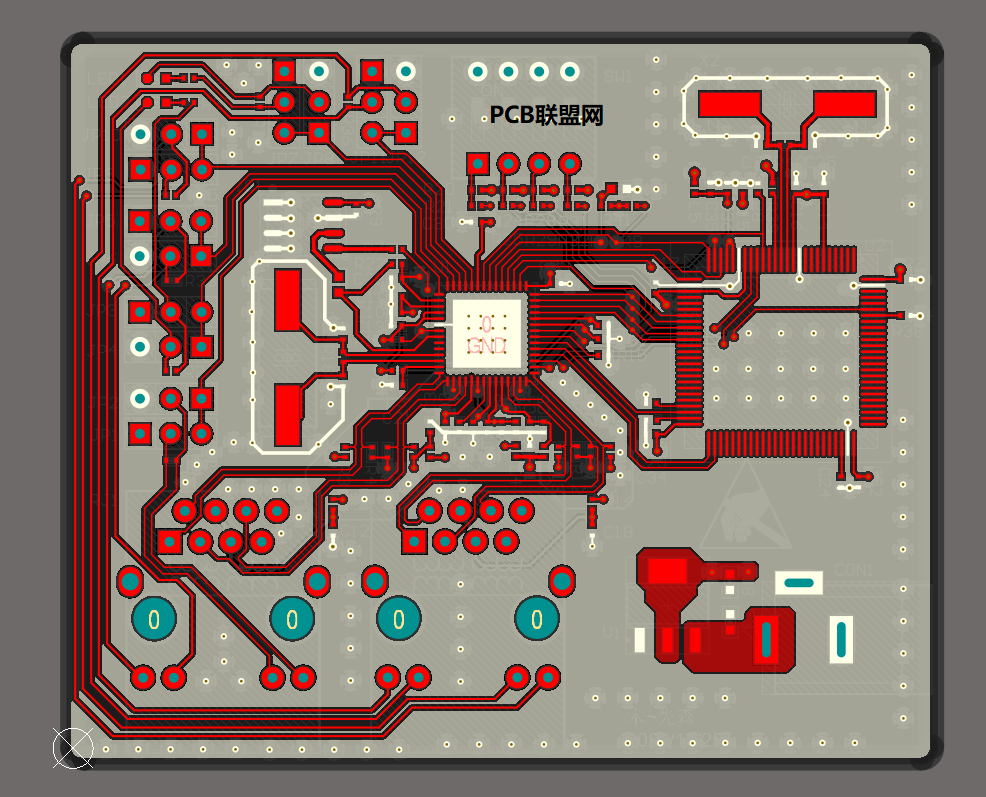

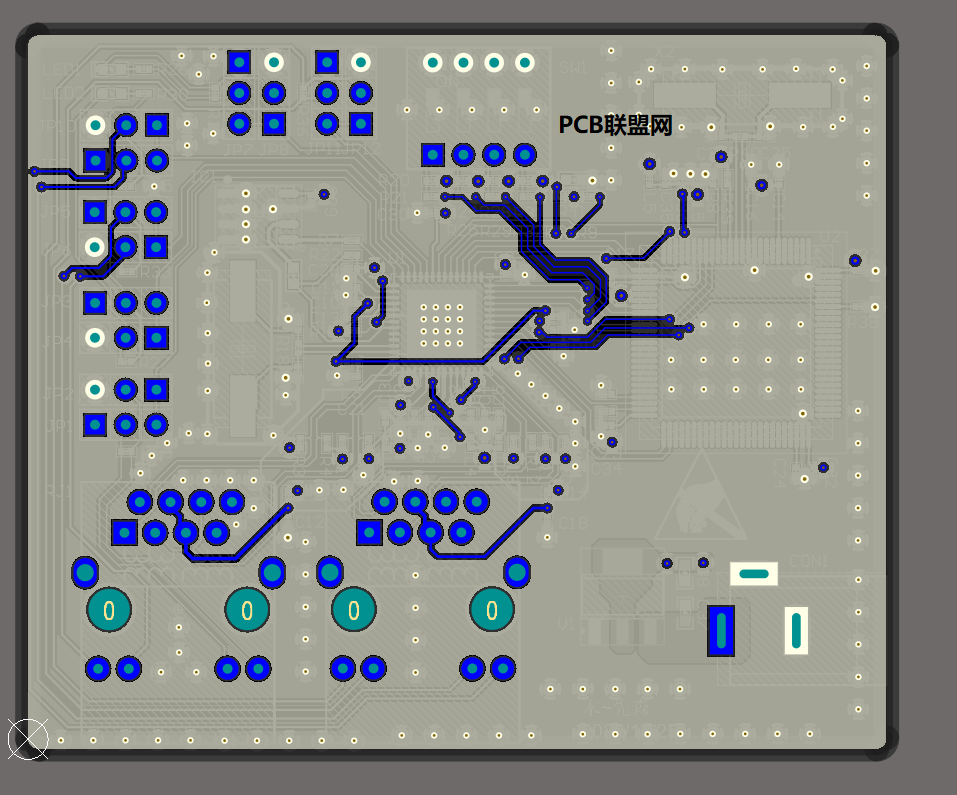

LAN9303是一款高性能, 小尺寸, 全功能, 管理型以太网交换机, 适用于消费类和嵌入式电子设计, 可帮助加快开发周期, 提供良好的灵活性, 易于集成。LAN9303 3端口交换机具有小型外形, 支持紧凑型pcb设计,该器件支持Turbo MII模式, 可实现200Mbps的网络速度。这是一个基于STM32F407VET6+LAN9303的4层板练习，文件包含原理图，3D元件库，PCB。
该板子有多个差分走线，涉及到几种种电源分割，该板子非常适合新手作为入门练习。
第一次接触4层网口类型的板子，PCB走线个别地方可能还有错误，欢迎大家留言指导。
