AD转PADS

[复制链接]

huangdongqiang

604 主题	947 帖子	5151 积分

Rank: 4

积分: 5151

发表于 2023-5-11 10:13:39 | 显示全部楼层 |阅读模式

工业和信息化部教育与考试中心-电子工程师证书（PCB设计、硬件设计、嵌入式设计），认证报考通道→→点击立即报名

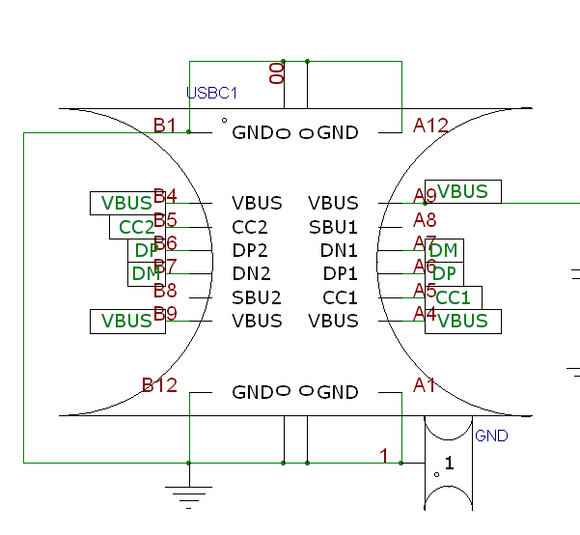

请问一下吧友们，怎么把AD格式的原理图转化成pads格式呀？直接导入进去，元器件都变形了，有没有无损导入的方法呀？
网上看到的方法是用这个工具来转换，但是转出来只有个.LOG文件，这个怎么用呢？
