嘉立创EDA专业版盲埋孔的设置

盲埋孔规则中，盲孔定义为应用于表面层和一个或多个内层的连通，该孔有一边是在板子的一面，通至板子的内部为止。埋孔定义为内层间的通孔，压合后无法看到，所以不必占用外层的面积，该孔上下两面都在板子的内部层，换句话说是埋在板子内部的。

盲埋孔通常用于多层板设计，在新增盲埋孔之前需要先确定设计的PCB是否已经设置为多层，如果未设置，需要到图层管理器中进行设置。

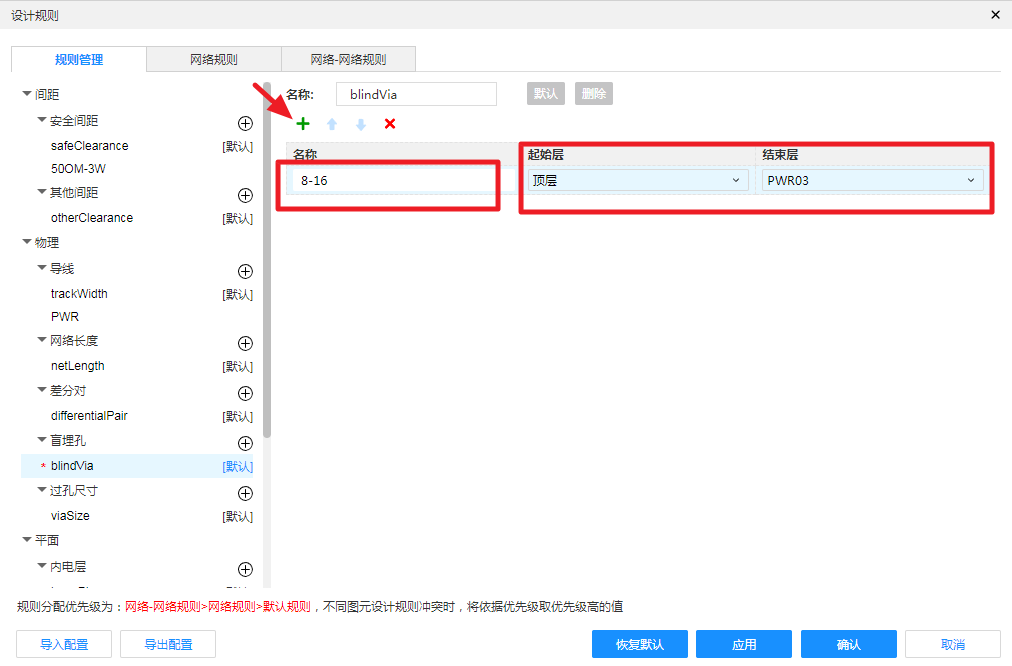

1）PCB中如果需要放置盲埋孔，需要在设计规则中进行添加。点击盲孔规则右边界面中的“+”新增按钮，即可在盲埋孔列表中新增一个盲埋孔，输入盲埋孔的命名，以及设置对应盲埋孔的起始层和结束层，点击应用即可添加成功，如下图1所示。

图1 新增盲埋孔

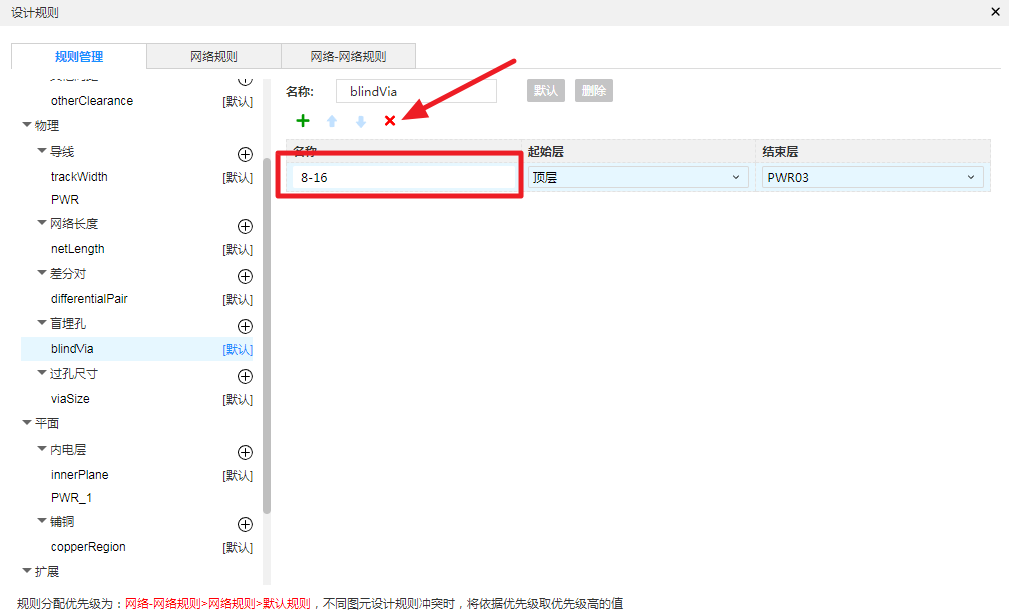

2）如果需要删除创建新增的盲埋孔类型，在盲埋孔列表中选中此类型盲埋孔，然后点击删除按钮即可删除该盲埋孔，如下图2所示。

图 2 删除新建盲埋孔

3）存在多种类型盲埋孔的情况下，在盲埋孔列表中选中某一个盲埋孔，选中此盲埋孔，点击列表上方的上移、下移按钮可以调整其在列表中的顺序，如下图3所示。那么在进行pcb设计布线时放置盲埋孔会根据该排列顺序进行放置，相当于一个优先级的排列。



图 3 盲埋孔的优先级调整
