这是一款专门针对新手或在校大学生定制的一个51开发板pcb设计全流程实战视频,从非常熟悉的51单片机开发板入手非常直观的看到一个51单品机开发板是怎样一步一步绘制完成的,原来PCB设计不是困难的事情!本作品可以直接拿去生产,然后自己去调试,写程序,并可拿去参加电子大赛,是非常不错的一个创新性电子实战项目,市面上少有可直接提供原理图+PCB+pcb绘制实战视频+可做实物的电路方案,本视频带技术支持,不懂的都可以询问我们的工程师哦,开发板在电源、时钟和外部设备上进行了兼容设计,支持多个MCU系列,包括8051,ARM,STM32,MSP430
* \( ?! D" x# ?8 U* g3 l3 M,AVR和PIC,适合对各种主流单片机进行学习和验证。外设方面,开发板包含了丰富的功能模块,包括液晶显示屏,步进电机,按键阵列,继电器,数模转换DAC,模数转换ADC,红外遥控,蜂鸣器,数码管,USB接口等主流外设模块,基本上满足了各类爱好者和工程师的需求。在PCB设计时,MCU和各外设模块是相对独立的,各功能模块和相应的插针应布局合理,有序摆放,既美观大方,又便于使用。/ v9 [3 ~& e( D8 m/ b. B
PCBlayout要求:
f$ X" }$ Y( S: O; D6 g% E' s1、PCB层数不得超过4层,板厚不超过1.6mm
9 E& c: Q3 @( [. D* Q2 W3 Q! E2、底板尺寸:不超过200mm * 150mm ,须通过各项电气规范检测
+ A& O$ O/ [" O$ u4 K2 _3、过孔直径不能小于0.6mm或者24mil,内径不能小于0.4mm或者16mil: j) X! A# E: I7 E0 c
4、元器件要求排放整齐,丝印要求规范清晰。: {4 Q5 O' r! g, V1 Q$ N
学习目标:
; |0 `, V/ ^0 F2 z; J4 {/ Q1、掌握Altium designer基本功能操作
+ Y+ r5 X) l5 }* `/ F0 S# _- L2、了解原理图及分析" W& s0 Q0 C+ B k! [: c0 o9 P
3、了解2层板PCB设计的基本思路及流程化设计
8 a+ u9 V4 x1 ?5 ^1 Q4 b" ?4、掌握交互式布局及模块化布局
$ p u( P1 c/ Q# u6 ]( o5 I5、掌握PCB快速布线思路及技巧
9 C- s' j, a$ E1 v6、了解生产资料的输出与整理! S, v1 r; s& ?7 C( q
7、拓展:可以自己做实物打样后焊接并进一步调试增加自己动手能力,给自己大学生涯一次质的提升和理论验证。
1 ?' u: E" a' N' A& D4 ~视频特色:# ?( Y9 l% c: X. m. C' s
1、全流程-每个操作步骤都进行录制讲解,不遗漏每一个细节!4 ?% j! o6 k$ p. J' f8 |$ J% }
2、系统完整-从原理图分析到PCB导入,到如何布局、如何布线,到PCB后期的丝印调整及pcb生产资料的输出整理。
8 h f& Z! T" L6 e
+ v. h2 T$ a5 `$ J4 ?8 m( d本视频配备专门的AD软件操作视频实战及常见疑问52讲视频,各位可以选择78.8的套餐更划算! ' A; Q7 z" ^7 Q& d- H& I) G/ c& X/ N

7 E9 C) q" ?) J0 _7 g. T 面向电子相关专业的大学生课程设计、毕业设计、全国地区的电子大赛、想进入PCB设计行业的朋友、大学毕业生、实习生、初级中级PCB Layout工程师。# Z" Z R6 u8 z" s+ I, V
无基础或者基础薄弱不重要,我们一步步带你入门,视频录制我们采用的是全程录制方式,每一个操作每一个要点我们都有录制下来,如果不懂也可以反反复复多看几遍,学习过程中如果有任何问题我们的作者也提供在线解答,这个真的是手把手的学习方式了,不怕你学不会。同时也建议您在学习我们的视频的时候掌握好学习方法,不要看第一遍视频就跟着做,正确的做法是你先什么都不做,完完整整的先看一遍,有了清晰的思路之后再一遍看一遍操作这样可以快速的入手。! s! ?, @, }8 q) X2 \* B, M- }* _8 s0 E
我们的视频不说空话都是实实在在的实战,比纯粹讲理论的视频好多了,讲完不会用,不会操作,其实你接受的只有10%,”讲解+实战操作+练习“的方式可以让你接受70%及以上。
2 a- e. G# W m" o3 ~1、前言
" X( ?% R8 G1 e; \2、原理图的分析与检查4 ~: F2 U% J! ^' m' B' v
3、PCB的导入及封装创建、导入常见问题的解决办法
* \* ?& b: B' a$ u4、PCB封装的规范设计检查* G0 ~0 [+ p; U E
5、PCB布局的前期准备; D9 w8 {7 n" w& c( \
6、模块化布局及布局规划+ r$ f) m' x& [ V0 |$ V `9 ~
7、PCB布局(1). [& @& C+ ]' k3 y
8、PCB布局(2)
4 V/ `+ S+ A f% s9、3D封装的添加及创建& K: f+ Y0 n3 u( u O2 b o
10、Class创建和规则的设置
+ }9 Q/ }8 ^' x7 B" G A5 [, _8 f11、PCB扇孔处理
, H) w" `9 c) ~! Y$ x$ `12、PCB布线* e% W, m g0 `* n! {0 S
13、PCB布线的修线. `, d. C7 z% i1 C+ D
14、DRC的处理及修铜
4 M# A( @# U6 y; ]15、丝印的调整
9 Y9 h. J+ h; f0 `16、生产资料(Gerber)的输出
9 a8 ~ }/ v: A17、PCB案例评审;
% D" c& l' `" D) J g" q* w
% ^1 c7 e" e, A0 z$ a. z * p- Z$ D- r2 b

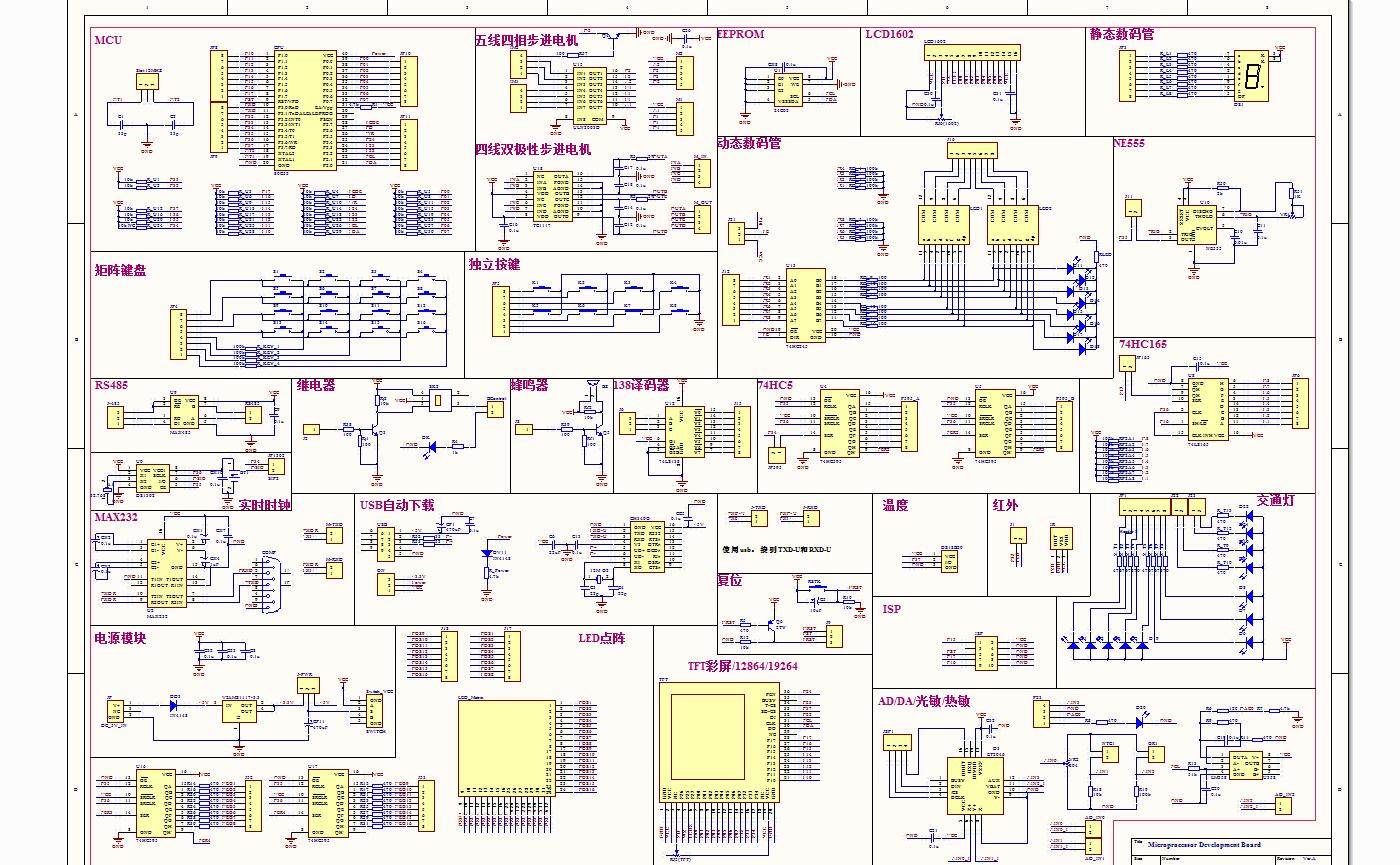

非常规整的原理图:
