产品品牌：永嘉微电/VINKA 产品型号：VK1616 产品年份：新年份
) B) p( E. }# I5 j5 o" O' |6 D# }, K! z: V
$ i0 W3 c/ F8 l, y1 j* g t% l

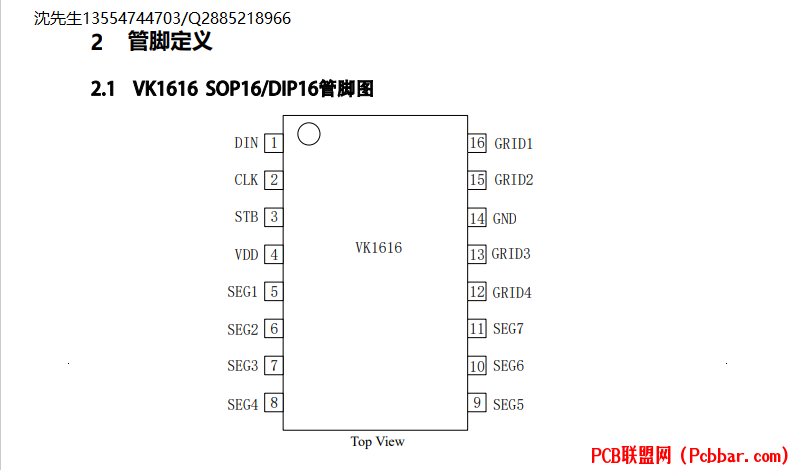

2 ?. _ z9 ]+ O- E概述：VK1616是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持7SEGx4GRID的点阵LED显示面板。采用SOP16/DIP16的封装形式。Z52+18 Y* U, w4 X/ w1 @
特点： • 工作电压 3.0-5.5V • 内置 RC振荡器 • 7个SEG脚，4个GRID脚 • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • 3线串行接口 • 8级整体亮度可调 • 显示模式为7段x4位 • 内置上电复位电路 • 抗干扰能力强 • 封装： SOP16(150mil)(9.90mm × 3.90mm PP=1.27mm) DIP16 (250mil) (19.4mm x 6.4mm PP=2.54mm) * [; Z* O5 N- D' x
9 f+ i% @7 T# a$ Y
/ H- ?7 ]: {% }( O& r9 t3 y: Y1 i/ R
———————————————————————— LCD/LED控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列： VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式 VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式 VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式 VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式 VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式 VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式 VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4 超小体积） VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式 VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式 VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式 VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式 VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式 VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方 形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE 裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE 裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 (永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) —————————————————————————————————————————————————— 高抗干扰LCD液晶控制器及驱动系列: VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 ——————————————————————————————————————————————————
