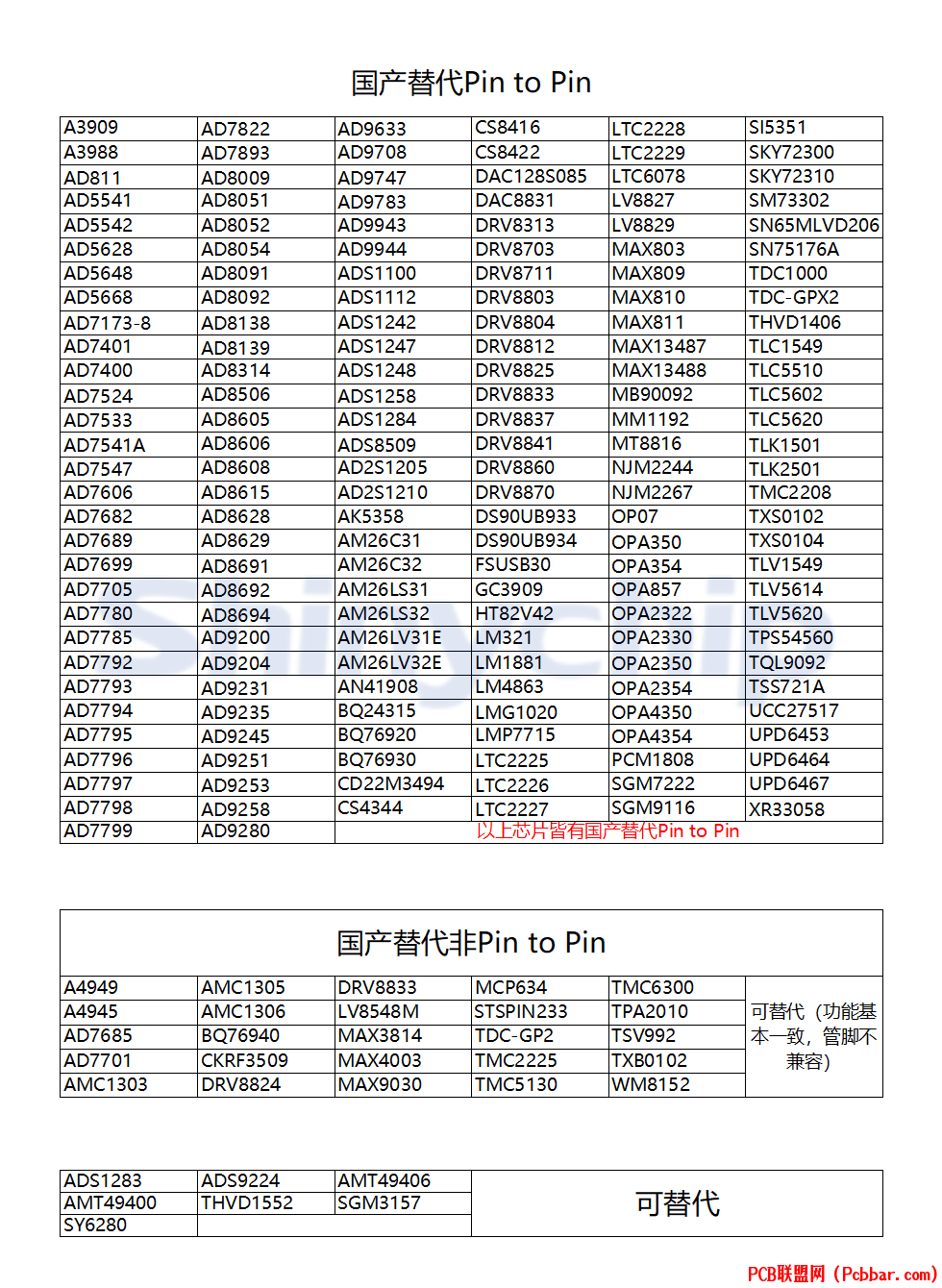

MS5510 是 8 比特，20MSPS 模数转换器（ADCs）,同时使用一个半闪速结构。可Pin to Pin兼容TLC5510。MS5510在 5V 的电源电压下工作，其典型功耗只有 130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。" ^, ^' O% {& @5 J/ Q
与闪速转换器（flash converters）相比，半闪速结构减少了功耗和晶片尺寸。通过在 2步过程（2-step process）中实现转换，可以大大减少比较器的数目。转换数据等待时间为 2.5个时钟。+ ~7 P0 c& @5 a
MS5510 有两种工作模式。模式一使用 3 个内部基准电阻连接 VDDA 可产生标准的 2V 满度转换范围。为了实现此选项仅需外部跳线器。模式二通过内部电阻区产生标准的 4V 满度转换范围。这减少了对外部基准或电阻器的需求。差分线性度在 25℃温度下为 0.5LSB，在整个工作温度范围内的最大值是 0.75LSB。用差分增益 1%和差分相位为 0.7%可以规定动态特性范围。
5 g+ C. Z# ?3 _' N/ CMS5510 的工作温度-45℃至 85℃。
6 f2 @# f/ Y: n' t: Y7 k4 x) n: ]8 a* g; h) y& C. c/ |# {# Z1 q
+ ~" R4 i! g" B特点
/ x) @, `3 M1 ?& V3 `! g# }# e" u: m模拟信号输入范围：
) L! G- i# f; R-模式一…2V MAX
' q+ u5 b" R2 O; B" _-模式二…4V MAX
, r" ~, C# p7 s8 比特分辨率/ X2 B8 v! a4 M0 W3 T3 ?* n: F' g
积分线性误差$ f" c ~2 _ t4 H
±0.75 LSB（25℃）
4 ]% R$ e* L w8 E3 r1 v3 |2 q±1 LSB（-20℃-75℃）
; o5 F4 ^" k) \1 R. O9 J" t8 P微分线性误差7 B ?% ]: `& |1 b8 U
±0.5 LSB（25°C）1 X" y( h/ y3 i* Q
±0.75 LSB（-20℃-75℃）( w: `5 U" ~+ ]% N
最快转换频率
9 v& i. j; |7 I J1 v4 r8 w20MSPS# x) \- {9 r# j, {. i6 V
5V 单电源工作
5 a4 [+ j3 |/ S7 o低功耗
+ ^$ s) H3 @* y* g6 q模式一…127.5mW( D- m H+ i# q( i6 |
模式二…150mW1 z* t- K/ Z! O! H
, H: F* R$ k$ r3 I/ e. j
2 W; O! C2 ~0 {" M9 _7 Y8 H/ A
应用范围
5 m6 d9 f. D% \/ h0 a# A数字电视& t! c4 T/ q7 l" x) _8 x! d7 t! j; u
多媒体图像处理
( \0 a5 k! L3 r1 J视频会议
2 G: z. h9 E* k. f高速数据转换4 C# k6 Y! w* ]/ M5 G i4 Y
正交调制解调器4 l6 t' o! c1 x$ z, |0 K, S
