AP9235 dc-dc升压恒流电源驱动IC 2.8-30V 输出电流2A SOT23-6

SW18923706103

概述

AP9235B 系列是一款固定振荡频率、恒流输出的升压型DC/DC转换器，非常适合于移动电话、PDA、数码相机等电子产品的背光驱动。输出电压可达30V ，3.2V输入电压可以驱动六个串联LED， 2.5V输入电压可以驱动两路并联LED（每路串联三个LED）。通过改变CE脚上PWM信号的占空比可以控制LED的亮度。另外，内部集成了一个导通电阻为0.8Ω的场效应管，外部可使用微型电感和电容，以缩小印制板的面积。

应用

白光LED驱动

移动电话机

掌上电脑

数码相机

MP3, PMP, PDA

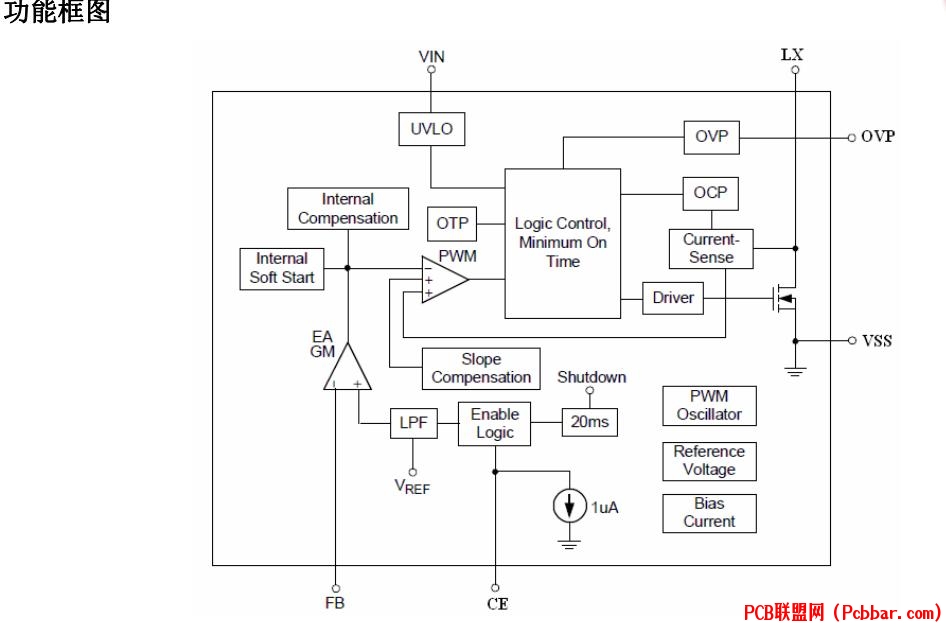

特性

输入电压范围 ：  2.8-30V

输出电压范围 ： 可达30V

启动参考基准电压： 0.25V

振荡频率： 1.0MHz

输出导通电阻 ： 0.8Ω

转换效率： 88%（驱动三个串联LED @Vin=3.6V ILED=20mA）

通过PWM信号控制LED亮度

停机电流： ISTB=1.0uABz 负载电容： 0.22uF（瓷介）

Lx 最大电流：1.0A
