AP9193 升压恒流驱动芯片 24V 36V1A三线三色 LED大功率方案

SW18923706103

AP9193 是一款高效率、高精度的升 压型大功率 LED 灯恒流驱动控制芯片。

AP9193 内置高精度误差放大器，固 定关断时间控制电路，恒流驱动电路等， 特别适合大功率、多个高亮度 LED 灯的串 恒流驱动。 AP9193 采用固定关断时间的控制方 式，其工作频率最高可达 1MHz，可使外 部电感和滤波电容体积减小，效率提高， 节省 PCB 面积。关断时间可通过外部电容 进行调节，工作频率可根据用户要求而改 变。 AP9193 通过调节外置的电流采样电 阻，能控制高亮度 LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。在 EN 端 加 PWM 信号，还可以进行 LED 灯调光。 AP9193 采用 SOP8 封装。

特点

宽输入电压范围：3.6V~100V

高效率：可高达 95%

最大工作频率：1MHz

CS 限流保护电压：250mV

FB 电流采样电压：250mV

芯片供电欠压保护：2.5V

关断时间可调

外置频率补偿脚

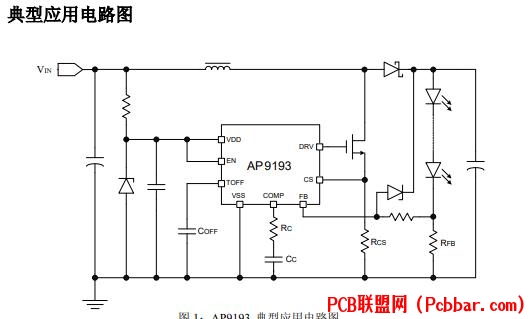

AP9193 24V输入 36V1A输出 三线三色 大功率LED灯驱动线路图：

应用领域

LED 灯杯

电池供电的 LED 灯串

平板显示 LED 背光

恒流充电器控制

大功率 LED 照明
