玄武550V4评测拆解

[复制链接]

12tian

598 主题	943 帖子	5138 积分

Rank: 4

积分: 5138

发表于 2024-4-9 10:09:58 | 显示全部楼层 |阅读模式

推荐表吹了好几个月玄武550，自己一直也没有实物看看，这回听说玄武出了550v4盲盒，自己冲了一台首发，看看玄武550与550w同级别电源的差距



回复

使用道具举报

阿里电子

10 主题	904 帖子	812 积分

Rank: 2

积分: 812

发表于 2024-4-9 10:10:03 | 显示全部楼层

外包装与内包装





回复支持反对

使用道具举报

Mira_PCB

0 主题	829 帖子	622 积分

Rank: 2

积分: 622

发表于 2024-4-9 10:10:24 | 显示全部楼层

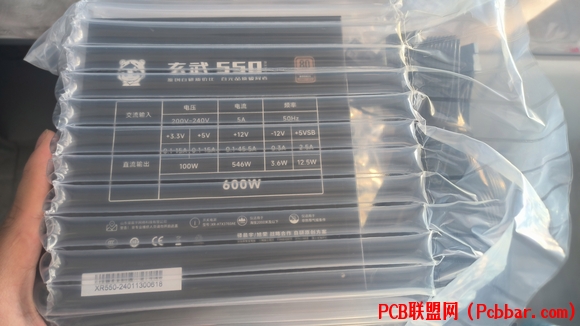

电源内部有气泡柱保护，降低运输中损坏概率



回复支持反对

使用道具举报

会发光的工程师

0 主题	825 帖子	683 积分

Rank: 2

积分: 683

发表于 2024-4-9 10:11:19 | 显示全部楼层

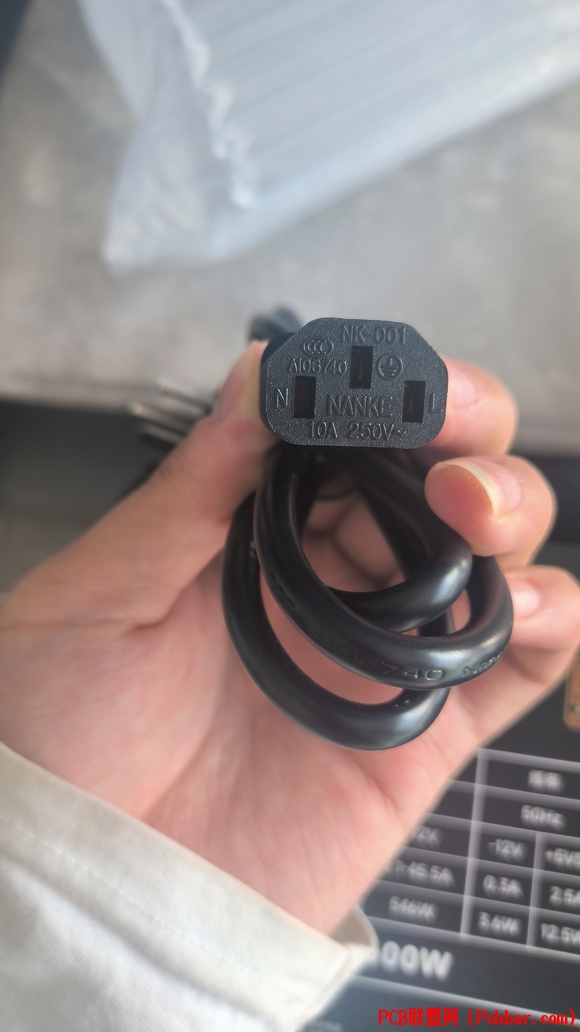

AC线材为南科实业3X0.75 10A品字线材，经过3c认证



回复支持反对

使用道具举报

Mira_PCB

0 主题	829 帖子	622 积分

Rank: 2

积分: 622

发表于 2024-4-9 10:11:41 | 显示全部楼层

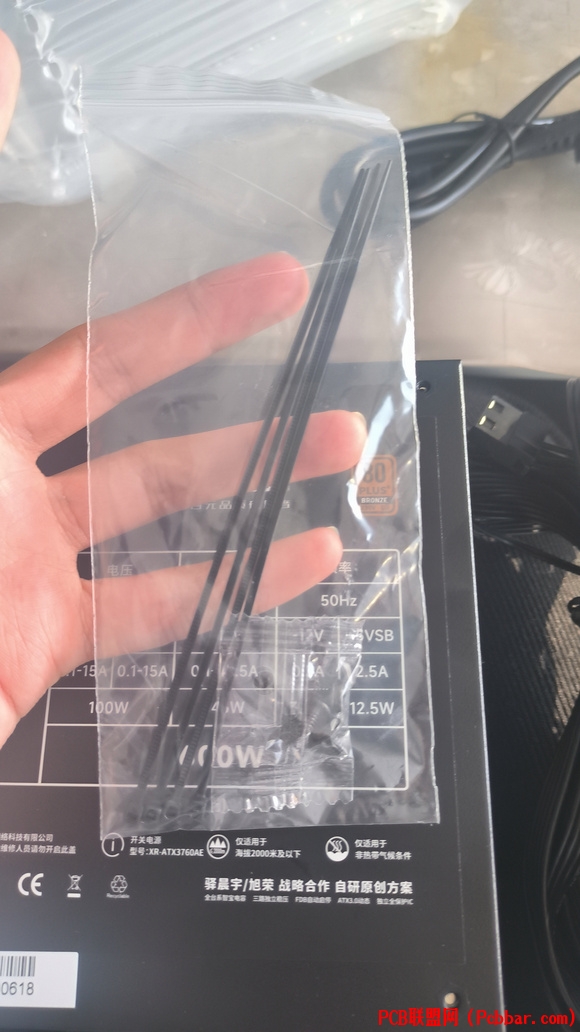

赠送4根扎带辅助理线



回复支持反对

使用道具举报

阿里电子

10 主题	904 帖子	812 积分

Rank: 2

积分: 812

发表于 2024-4-9 10:11:46 | 显示全部楼层

8pin线材胶壳为完全滑轨式，拼接更为紧密，某些低端电源胶壳就一小凸起，根本拼不住，我那老航嘉450B是这样的(显卡8pin只有两个)



回复支持反对

使用道具举报

深度大脑

0 主题	875 帖子	675 积分

Rank: 2

积分: 675

发表于 2024-4-9 10:12:13 | 显示全部楼层

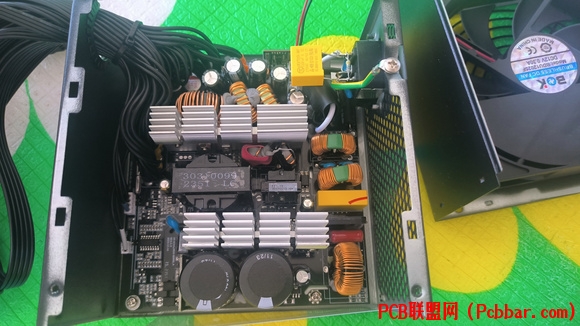

拆了，内部一览



回复支持反对

使用道具举报

阿里电子

10 主题	904 帖子	812 积分

Rank: 2

积分: 812

发表于 2024-4-9 10:12:49 | 显示全部楼层

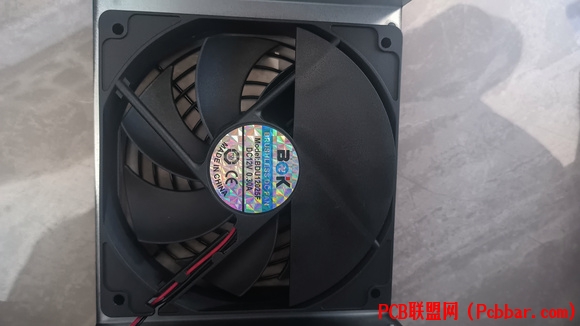

宝迪凯BDK/BOK FDB轴承风扇，12V0.3A，最高2200转，有导流板导流风向，降低发热量大的地方热量



回复支持反对

使用道具举报

Pcbbar

2851 主题	4614 帖子	2万积分

Rank: 3 Rank: 3

积分: 25793

发表于 2024-4-9 10:13:04 | 显示全部楼层

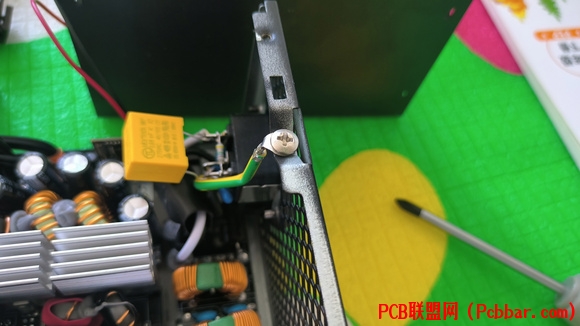

AC零火线穿过磁环，地线接入外壳，接口处小板为智能启停控制芯片



回复支持反对

使用道具举报

会发光的工程师

0 主题	825 帖子	683 积分

Rank: 2

积分: 683

发表于 2024-4-9 10:13:27 | 显示全部楼层

AC接口+emi滤波部分共计4颗y电容，2颗x电容，x电容分别为天泰0.68μf/丰明1uf

回复支持反对

使用道具举报
