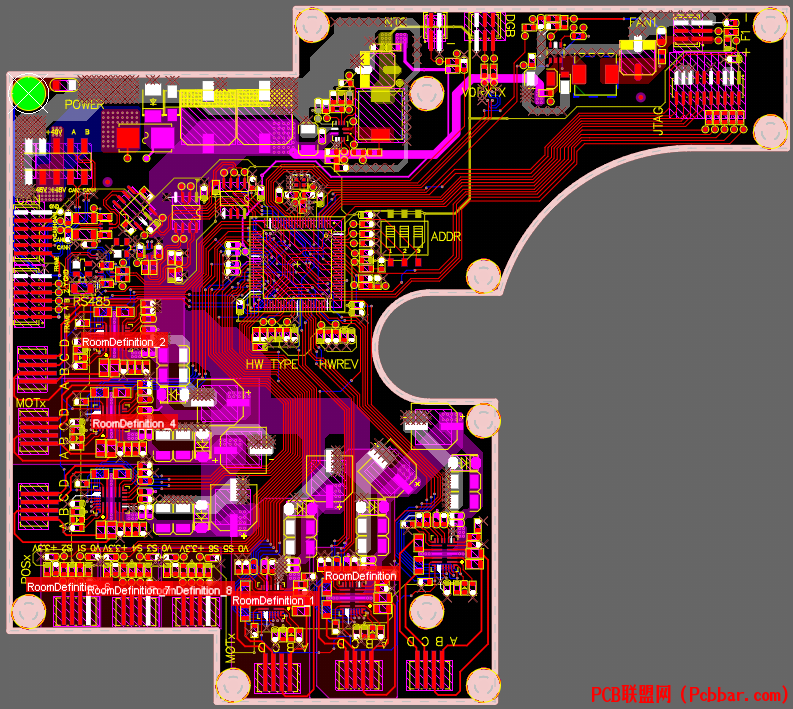

4层MP6603芯片6路电机驱动电路
该电路具有+12V风机，电机驱动，MCU控制功能。
MP6603是一种带有内置微步转换器的双全桥电机驱动器。
通过设置MS2和MS1的第八步模式。
MP6603的输入控制信号可以通过CN1连接器输入，也可以在单板上产生。
在高达55V的电源电压下工作，并且可以**高达5A的电机电流。
采用QFN-25 (4mmx5mm)封装，可驱动一台或两台直流电机或双极步进电机。
