产品型号：VK1620B

产品品牌：永嘉微电/VINKA

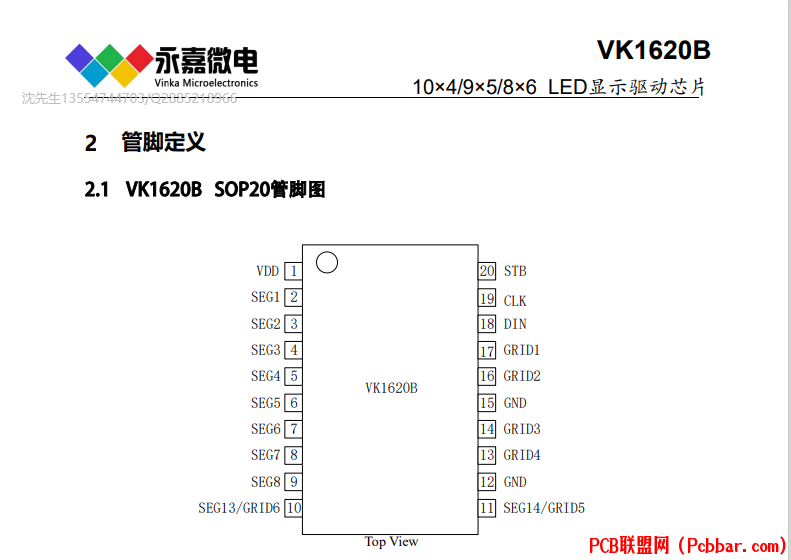

封装形式：SOP20

概述

VK1620B是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持10SEGx4GRID、9SEGx5GRID、8SEGx6GRID的点阵LED显示面板。适用于要求可靠、稳定和抗干扰能力强的产品。Z95+70

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 8个SEG脚，4个GRID脚，2个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 3线串行接口

• 8级整体亮度可调

• 内置显示RAM为12x8位

• 内置上电复位电路

• 抗干扰能力强

• 封装SOP20(300mil)(12.80mm×7.50mm PP=1.27mm)

———————————————————————————————————————————————————

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式

VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式

VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式

VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式

VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积

VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式

VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式

VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式

VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式

VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式

VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式

——————————————————————————————————————————————————
