[作业已审核] 杨杨 20 常用存储器设计-1片SDRAM的PCB设计

[复制链接]

27

主题

133

帖子

950

积分

二级会员

Rank: 2

积分
950
发表于 2024-7-3 10:31:18 | 显示全部楼层 |阅读模式
通过本章学习,深入了解SDRAM,布局原则。SDRAM管脚分为三组:数据组,地址组,电源组。地址组包含控制信号和
地址位。布局原则
1.特性阻抗:50欧
2.数据线每9根尽量走在同一层(D0~D7,LDQM;D8~D15,HDQM)
3信号线的间距满足3W原则,数据线、地址(控制)线、时钟线之间的距离保持20mil以上
4.或至少3W空间允许的情况下,应该在它们走线之间加一根地线进行隔离。地线宽度推荐为15-30mil

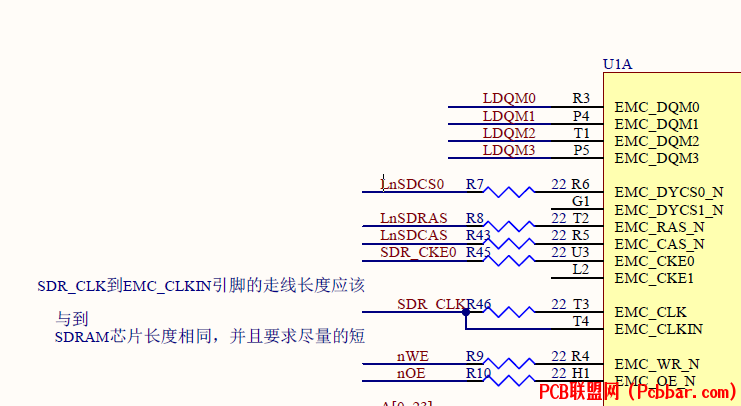

SDRAM和CPU隔个电阻等长有点麻烦。

20一片SDRAM.zip

1.08 MB, 下载次数: 4, 下载积分: 联盟币 -5
