[作业已审核] 董翼飞--光口模块的PCB设计作业

[复制链接]

28

主题

51

帖子

635

积分

二级会员

Rank: 2

积分
635
发表于 2024-7-21 09:46:29 | 显示全部楼层 |阅读模式

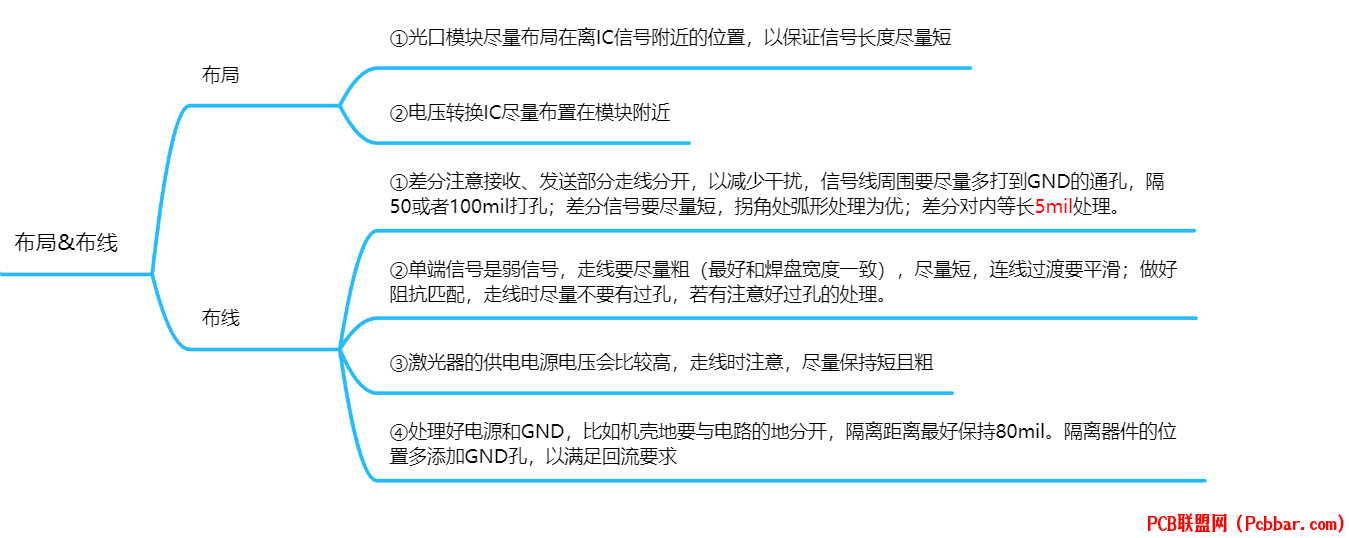

本次作业心得:

①差分注意接收、发送部分走线分开,以减少干扰,信号线周围要尽量多打到GND的通孔,隔50或者100mil打孔;差分信号要尽量短,拐角处弧形处理为优;差分对内等长5mil处理。
②单端信号是弱信号,走线要尽量粗(最好和焊盘宽度一致),尽量短,连线过渡要平滑;做好阻抗匹配,走线时尽量不要有过孔,若有注意好过孔的处理。
*激光器的供电电源电压会比较高,走线时注意,尽量保持短且粗
④处理好电源和GND,比如机壳地要与电路的地分开,隔离距离最好保持80mil。隔离器件的位置多添加GND孔,以满足回流要求

SFP.brd

1.64 MB, 下载次数: 1, 下载积分: 联盟币 -5

回复

使用道具 举报

585

主题

7578

帖子

3万

积分

联合创始人

Rank: 3Rank: 3

积分
36798

最佳新人

发表于 2024-7-22 10:42:06 | 显示全部楼层

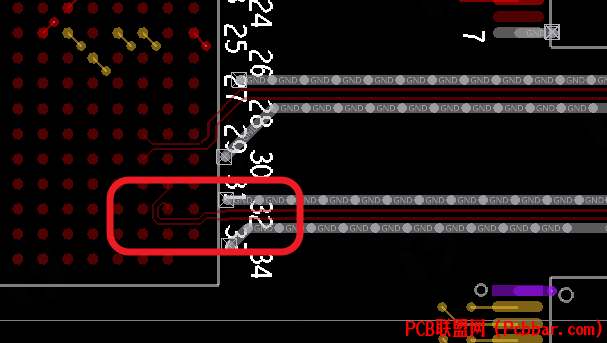

这些飞线处理一下

该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报

585

主题

7578

帖子

3万

积分

联合创始人

Rank: 3Rank: 3

积分
36798

最佳新人

发表于 2024-7-22 10:44:22 | 显示全部楼层
差分信号做下对内等长

该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报
