断码屏芯片原厂电子秤液晶驱动芯片VK1625

VK哈密瓜

产品品牌：永嘉微电/VINKA

产品型号：VK1625

封装形式：LQFP100 DICE裸片 COB邦定片 定制COG

产品年份：新年份

产品简介：

VK1625是一个点阵式存储映射的LCD驱动器，可支持最大512点（64EGx8COM）的LCD屏。

单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。Z108+22

特点

• 工作电压 2.4-5.2V

• 内置32 kHz RC振荡器（上电默认）

• 可外接32kHz时钟源或32.768KHz晶体振荡器

• 偏置电压（BIAS）固定为1/4

• COM周期（DUTY）固定为1/8

• 内置显示RAM为64x8位

• 蜂鸣器频率可配置为2kHz、4kHz

• 省电模式（通过关显示和关振荡器进入）

• 沈.生.1.3.5.5.4.7.4.4.7.0.3

• 时基和看门*共用1个时钟源，可配置8种频率

• 时基或看门*溢出信号输出脚为/IRQ脚 (开漏)

• 3/4线串行接口• 软件配置LCD显示参数

•  Q.2.8.8.5.2.1.8.9.6.6

• 写命令和读写数据2种命令格式

• 读写显示数据地址自动加1

• VLCD脚**LCD驱动电压（＜VDD）

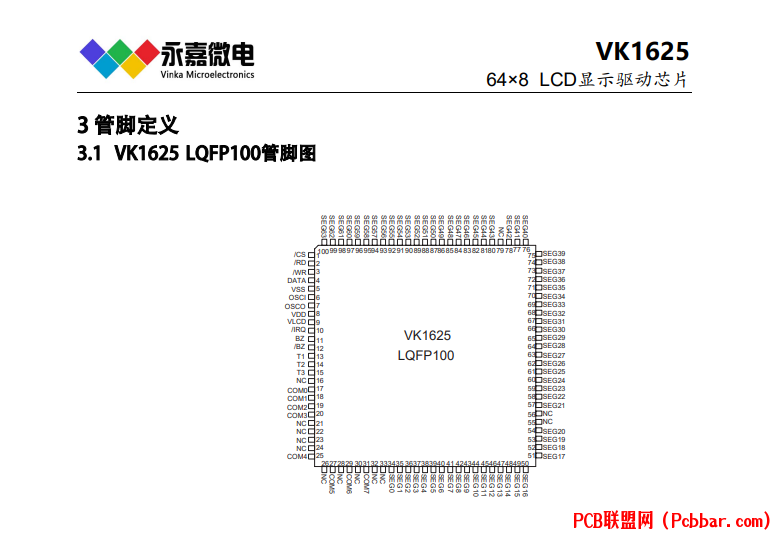

• 封装LQFP100(14.0mm x 14.0mm PP=0.5mm)

           QFP100(20.0mm x 14.0mm PP=0.65mm)

           DICE

           COG

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2    偏置电压1/2 1/3   S0P16 省电模式

VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2   偏置电压1/2 1/3   SOP24 省电模式

VK1056C  2.4V～5.2V   14seg*4com 14*3  14*2   偏置电压1/2 1/3   SSOP24 省电模式

VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2   偏置电压1/2 1/3   SOP28 省电模式

VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2  偏置电压1/2 1/3   SOP28 省电模式

VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V～5.2V   22seg*4com  22*3  22*2   偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C 2.4V～5.2V  32seg*4com 32*3 32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积

VK0192M  2.4V～5.2V   24seg*8com          偏置电压1/4     LQFP44 省电模式

VK0256   2.4V～5.2V   32seg*8com          偏置电压1/4     QFP64 省电模式

VK0256B  2.4V～5.2V   32seg*8com          偏置电压1/4     LQFP64 省电模式

VK0256C  2.4V～5.2V   32seg*8com          偏置电压1/4     LQFP52 省电模式

VK0384   2.4V～5.2V 48seg*8com          偏置电压1/4     LQFP64 省电模式

VK1621 2.4V～5.2V   32seg*4com 32*3 32*2  偏置电压1/2 1/3  LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622  2.4V～5.2V   32seg*8com          偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1623   2.4V～5.2V   48seg*8com          偏置电压1/4     LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1625   2.4V～5.2V   64seg*8com          偏置电压1/4    LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1626   2.4V～5.2V   48seg*16com          偏置电压1/5    LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式

——————————————————————————————————————————————————
