CR52168BSJ-36W小功率电源方案，高精度恒流恒压输出，内置功率管，外围简单，不良率低

久宇盛电子

产品背景

在现在家庭装修中，橱柜灯、衣柜灯和镜子灯等都是家具照明的热门产品，但市场上种类选择多样化，竞争激烈。因而内置恒压恒流，高可靠性，高集成化橱柜灯电源将是未来的发展方向。

1、灯带闪烁

CR52168BSJ具有高精度恒流恒压输出功能，解决了橱柜灯因负载功率过大而出现灯闪的现象。灯带电源正常情况下电源为恒定电压输出，当灯带电源功率过大时，驱动电源会进入恒流状态，随着电流增大，电压会逐渐下降，避免因功率过大造成电源温度过高损坏情况。

[size=14.0000pt]2、橱柜电源体积大

CR52168BSJ内置功率器件 ,外围器件简单，贴片封装更加优化了生产效率，提高了产品整理可靠性，不良概率变低。

芯片描述

[size=14.0000pt]1、芯片概述

CR52168BSJ是一款应用于小功率AC/DC充电器和电源适配器的高性能离线式脉宽调制控制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需TL431和光耦。内置恒流/恒压两种控制方式。芯片还具有极低的静态工作电流，芯片待机功耗低于75mW。CR52168BSJ具有多种保护功能，包括逐周期峰值电流限制、VDD过压保护、FB开路保护、输出短路保护、前沿消隐、过温保护、电源钳位和欠压锁定功能。使得芯片具有更高的可靠性。

2、芯片特点

⚫低启动电流

⚫全电压范围内高精度恒压和恒流输出

⚫可编程CC/CV模式控制

⚫高能效QR控制模式

⚫内置初级电感量偏差补偿功能

⚫内置输出线电压补偿功功能

⚫内置全电压功率自适应补偿功能

⚫无音频噪音控制技术

⚫SOP-8L绿色封装

3、基本应用

⚫镜前灯电源

⚫橱柜灯电源

⚫圣诞灯、LED驱动器

⚫RGB智能电源

方案介绍

这是基于一个能适用于宽输入电压范围，输出功率36W，恒压12V输出的工程样机，控制IC采用了本公司的CR52168BSJ。拓扑方案采用低成本的DCM反激电路，开关频率DC可达70KHz。IC内置器件耐压800V。AC264V输入待机功耗<75mW，效率高达88%，全电压输入时能够满足最严格的 “COC_V5_T2” 能效标准；满足EMI要求；全电压可实现5%电压、电流输出精度。样机具有良好的恒压、恒流输出效果；同时具有“软启动、输出短路保护、 OCP、SCP、OVP、OTP自动恢复”等多种保护功能。

1、整机参数

2、效率高达88%

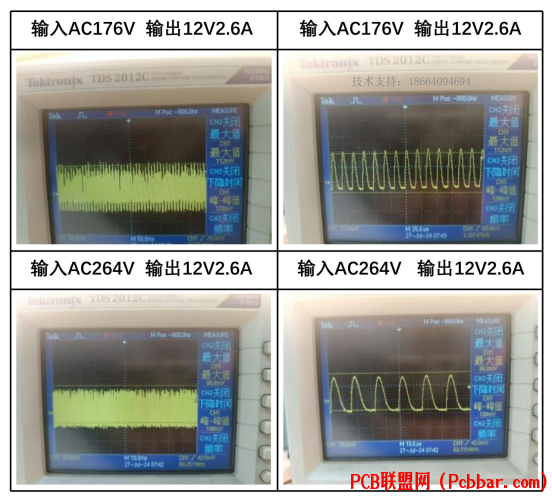

3、波纹测试

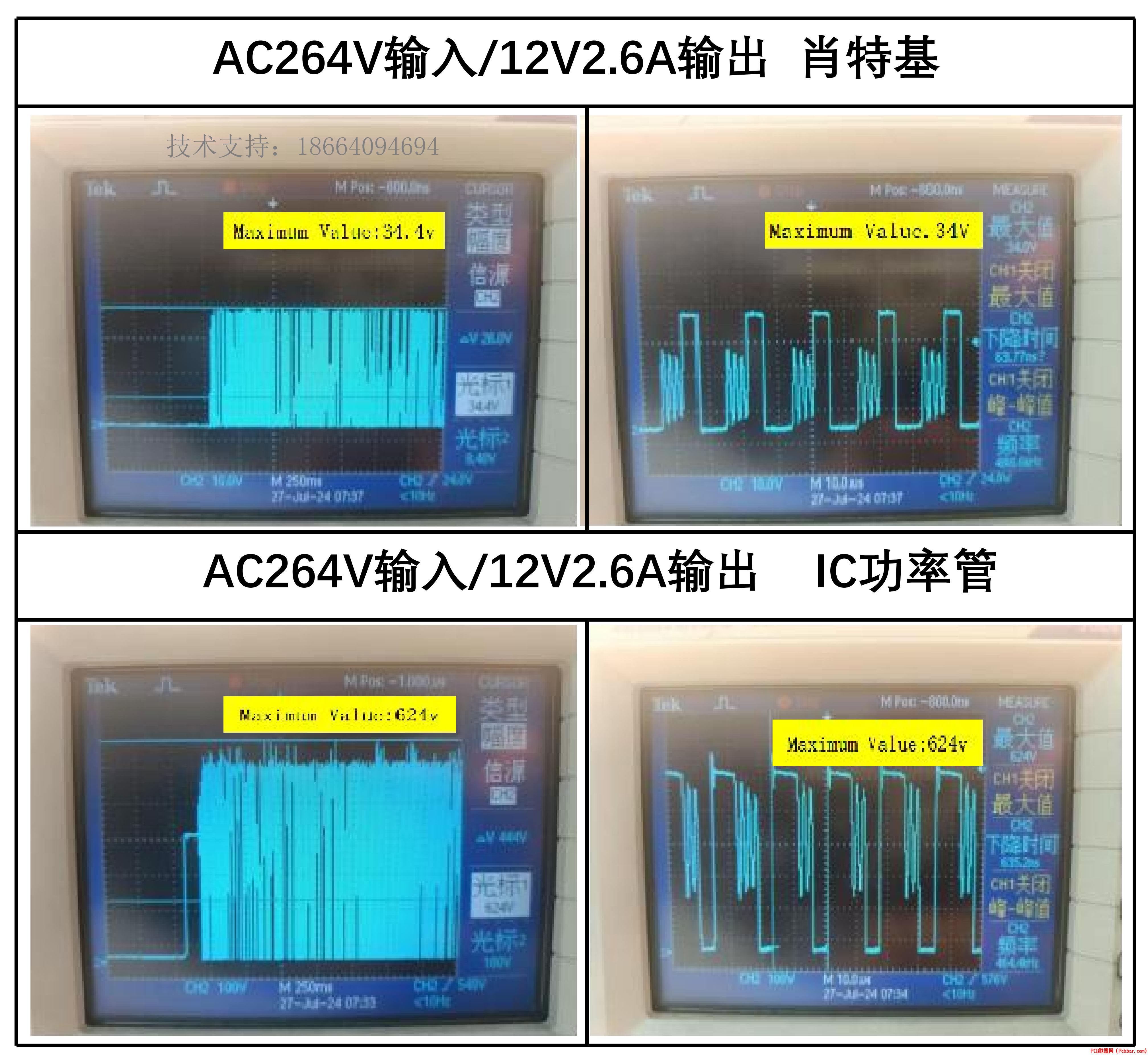

4、电压应力测试

5、热测试（176V/264V 满载） TA:33℃
