2 v8 ?( S, R1 l- @- A7 a一、 BT151是什么管子？BT151 是是一款采用TO-220 封装的12A 中等功率 SCR，主要用于切换标准电源交流或直流负载并驱动高直流信号。
# E! d& J% N! B$ qSCR类似于晶体管，但是具有锁存能力。也就是说一旦触发便保持导通，即使门极信号被移除也是这样的。SCR会一直保持导通状态，直到阳极-阴极电流降低至特点之（称为保持电流）

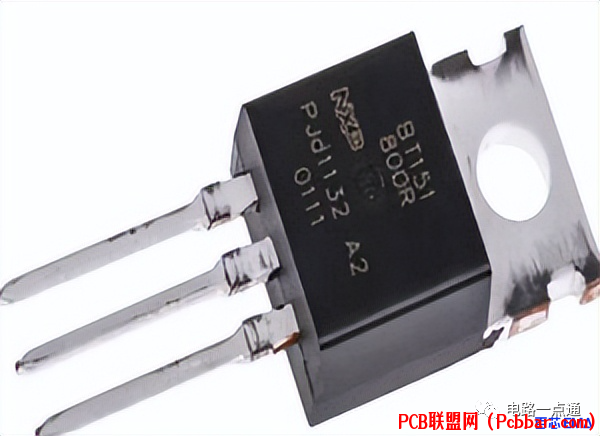

SCR在许多方面都很像具有相似正向压降的二极管，因此也叫可控整流器。下面为BT151实物图。

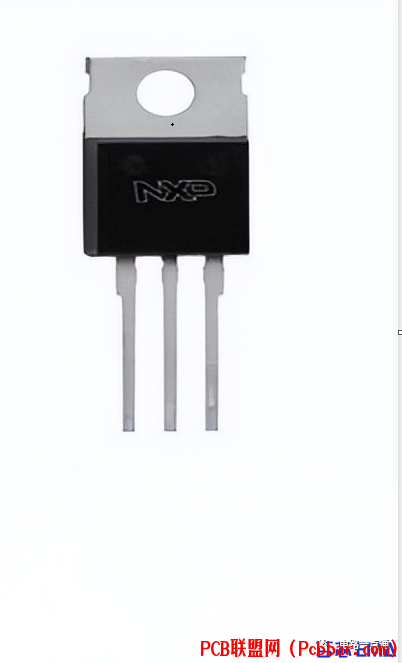

BT151实物图
, K6 S7 R' C. Y7 r) _; `4 n

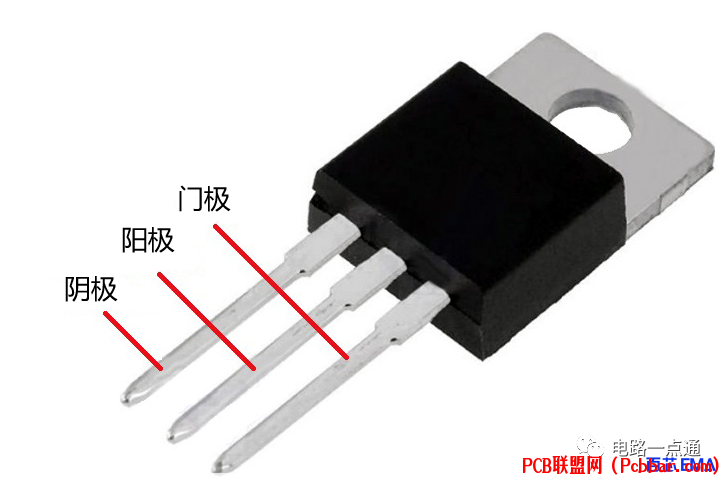

$ u. z9 K" r& R; @( F2 m% y$ m二、BT151引脚图BT151和二极管一样，在其施加门极脉冲时导通，有4层半导体，结合成2种结构之一：NPNP或PNPN。还具有标记为J1、J2 和 J3 的三个连接点，以及三个端子：阳极、阴极和栅极，如下所示：
' P- D9 R  Y& ]9 ~


BT151引脚图
* p3 x1 M0 p4 P$ C, P


BT151引脚说明图
& S1 t9 k% F& m阴极——阴极发射常规电流。
' E! Z& [5 N' U3 w* \" O% C阳极——阳极接收常规电流。
6 n) k  h* z! Q* j门 -控制阳极和阴极之间的电流流动。
8 J- J: n* y- A+ O( j
9 k5 C' c$ S7 C' ~" @$ o& Z; c; ^


5 ~$ N. V+ y5 E7 h/ aBT151引脚图
* X9 H8 @; a' S! S0 h5 ?5 k, z- k! [# t三、BT151 CAD模型1、BT151 电路模型

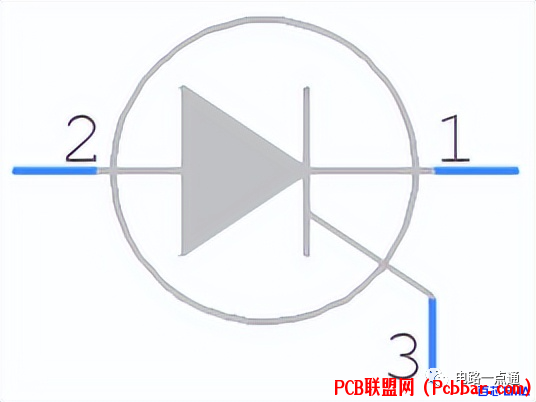

0 ^  H% q  Z2 u- \BT151 电路模型
2、BT151 封装尺寸
, d, D) c  A# v/ r- x3 _0 R; Q9 @0 P

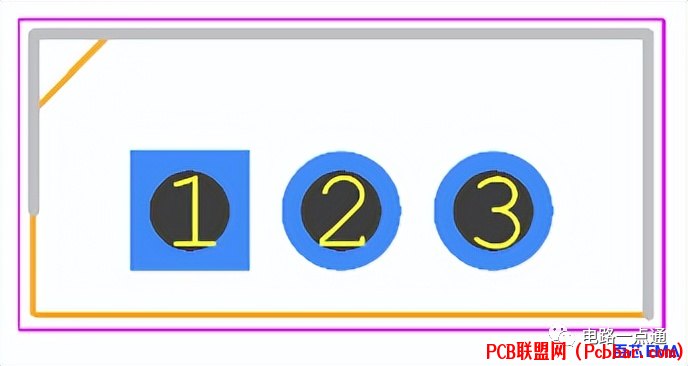

* i0 C  S2 A/ }' q" qBT151 封装尺寸
. y6 g8 n' b, Y) N7 J+ r5 ]3、BT151 3D模型

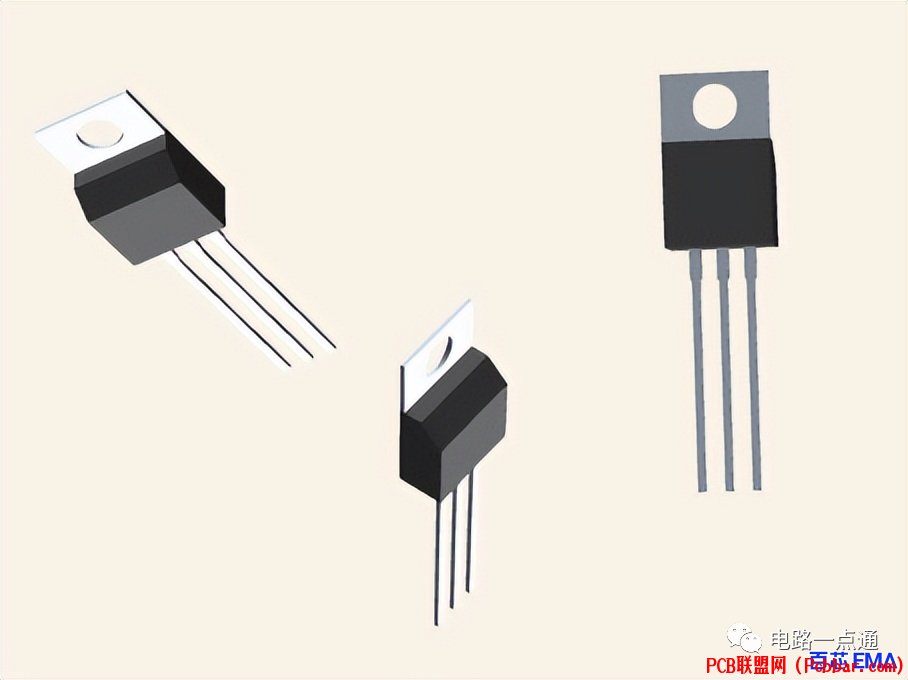

BT151 3D模型

四、BT151 工作原理晶闸管可以切换低压低电流设备以及电源（线路）电压下的极大电流，并且它们可以调节 交流 或直流负载。BT151 SCR 在直流电路中的使用如下面的电路图如下所示：

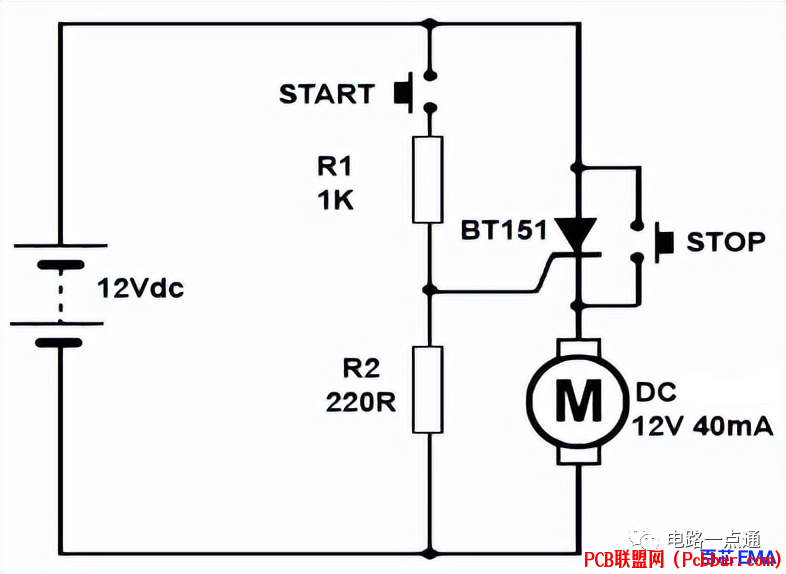

, S' e- W  J1 y: p+ |, I4 k晶闸管驱动直流 负载（例如小型直流电机）的简单示例
上图显示了晶闸管驱动直流 负载（例如小型直流电机）的简单示例。
/ H) N( W5 k: n' _8 R% OBT151 晶闸管将电机连接到 12V 直流电源，但是，在晶闸管导通之前电机不会运行，这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。但一旦晶闸管接通，电动机就会运行，并且其电阻已直线下降。
当启动开关回到常开状态时，没有门极电流 ，但晶闸管继续导通，在直流电路中，电流继续流动，电机继续驱动。启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流 阈值 时，晶闸管才会关断。
& c' I: z4 \* A) T! K8 q这是通过短暂关闭 停止开关来实现的，这个时候晶闸管短路。由于 SCR 电流现在小于保持电流值， 电路电流现在通过停止开关，晶闸管立即关闭。与晶闸管串联的常闭开关也可用于停止电机。按下时，常闭开关也会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
3 D8 n6 U3 q2 P: p
五、BT151可控硅参数双向阻断电压能力好
浪涌电流容量大
热循环性能高
可靠性高
峰值断态电压为 650V
$ f7 I! @5 Z3 D7 o6 O8 D+ A6 p标准通态电流为7.5A
RMS 通态电流为 12A
栅极端子触发电流范围为 1mA – 15mA
& x! j: b! ?, e, w3 N1 \热循环性能高
' @2 A1 T# z( S- B# s, K8 X9 d阻断电压高&双向
/ s' z0 M: M& @" w' T: N) O额定浪涌电流为 132 Amp
. S5 N! m+ M& ^% e% x- S& ^5 l栅极触发电流最大值为 15 mA
最大保持电流为 20 mA
, J  t: u0 h# S9 }+ P3 s重复峰值关断电流为 0.5 mA
( e* C% o; e8 @- V$ @最大反向重复电压为 500V
- w4 y& F5 G! W( p7 C2 ]7 b- e栅极触发电压最大值为 1.5 V
. m) }3 q  V# J最大导通电压为 1.75 V
重复最大正向阻断电压为 500 V

) Y3 n: b: Y- k$ @" i2 E6 @六、BT151如何测好坏？最简单的办法就是使用万用表，通过万用表可以验证SCR阴极和栅极端子之间二极管的状态。下面是操作步骤：
2 J6 ]! z% ]; c8 d* k* r2 n9 }首先，适当设置万用表，将选择开关定位到高阻力点。
3 E/ S- ], k  C. Y% M然后将 SCR 的阳极连接到万用表的 +ve 端子。
当 SCR 的阴极连接到万用表的 -ve 端子时，开路显示。
* x1 B+ k" o8 f/ P  k1 B" w接下来，反转万用表设备上的连接以显示相同的结果。
" E& M0 O! e! d, E4 D, e- ~0 N然后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端。
" Y) @% y7 Y- Q0 p/ w在另一端，阴极连接到万用表的 -ve 端子。
结果，由于存在可控硅整流器，万用表读数显示电阻降低。
  |, w" J7 [9 J5 A$ ]最后，将 SCR 的栅极与万用表的阳极和阴极断开。
5 E' v2 ~: ?8 }6 r0 D+ K( o( j+ R[/ol] 万用表上的结果显示将读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。
/ z1 B/ n9 w& W+ z8 r4 _
4 n# W, Z% e. [2 [. n" F七、BT151等效替代1、BT151等效替代型号BT152 , TYN208 , 2N6508
2、BT151 备选方案BT151-500L触发设备、BT151-500L,127触发装置

6 A: u2 Z! c0 S6 a! I" x八、如何使用 BT151 可控硅？BT151 可用作整流器，为各种电器提供脉冲直流电流。下图显示的是一个控制灯亮度的简单调光电路。
6 a0 }1 B: N8 b$ S

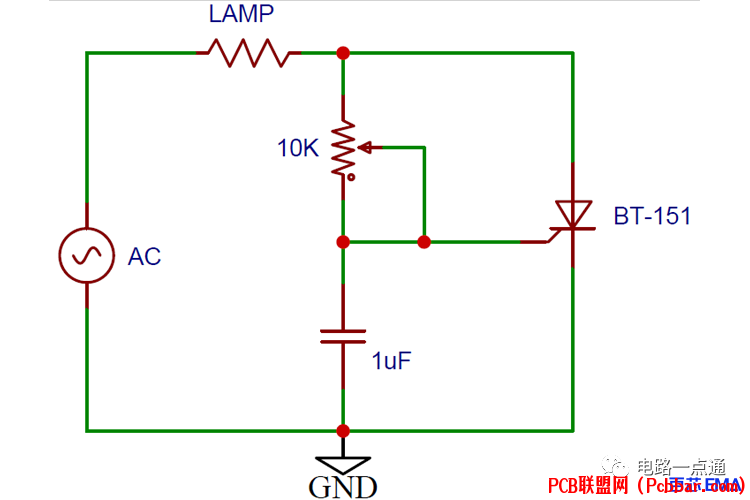

& F" a4 C/ a, U  z7 r) t; ]控制灯亮度的简单调光电路
10K可变电阻和 1uF电容充当 RC 时间延迟，控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。
" ^( @6 U4 R( G$ ]  h6 N
+ b4 B0 }/ h$ ~( O九、BT151充电器详细电路图1、元器件清单1个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
7 u1 j$ c8 Q$ e, c8 l1 个BC548 或类似的 NPN 晶体管 (Q1)
4个1N4001或类似的整流二极管（D1、D2、D3、D4）
1 个22 Ω，5 瓦电阻器 (R1)
- X, J/ p% m* a1 个330 Ω电阻 (R2)
! {; J% I& |  m/ Y1 W9 w1个 820 Ω电阻 (R3)
) @) i& W) p: `; k! O, i( j* _* l1个 100 Ω电位器 (R4)
4 I  I+ e- P/ [$ f1个 100 Ω电阻 (R5)
0 X" f. D: |5 r5 j5 N# e1个1 Ω，5 W电阻 (R6)
1个 2 安保险丝 (F1)
1个110/220 VAC 至 15 VAC 变压器 (T)，2 A或更大。

8 ]% \. v: Z: ?: J* a2、BT151充电器详细电路图下图为BT151充电器详细电路图。这种简单的电池充电器使用BT151晶闸管（仅允许电电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。
+ k+ F: S. B$ MSCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。
电阻R3、R5和电位器R4检测电池电压，通过二极管D4和晶体管Q1反馈到晶闸管的栅极。


: e& B" A- W- r3 `BT151充电器详细电路图
当电池未充满电时，电位器R4箭头处的电压不足以使三极管Q1偏置。因此晶体管不导通，来自变压器的触发信号通过电阻R2和二极管D2到达晶闸管栅极。
当电池充满电时，晶体管 Q1 导通，降低电阻器 R2 和二极管 D2 之间连接点的电压。这可以防止晶闸管导通并停止电流通过它。之后一个小的保持电流继续通过电阻 R1 和二极管 D1 为电池充电。
3 s, u/ Q! B( |  E9 N* E
