老wu的《pcb设计一板即成功专栏》配套自研工具又上新款啦，AligouDFM，看名字您应该就能猜到，这是与DFM（Design For Manufacture 可制造性设计）相关的。
对，这是基于Cadence allegro PCB DesignTrue DFM技术进行二次开发的工具，是一种在PCB设计工作期间实时执行DFM（制造设计）验证的解决方案。
我们知道，在将PCB制造数据文件发往板厂之后，在真正进入PCB制造环节之前，PCB板厂肯定是会对我们所提交的制造数据做DFM相关的检查，PCB板厂需要判断其制造工艺能力是否能符合我们的设计要求，然后还会帮我们排查一些常见的错误，比如线宽/线距要求，阻抗要求等等。
进行制造前的适当前期分析这是PCB板厂的职责，但，对于PCB设计来说，属于亡羊补牢，为时已晚。等待PCB板厂的DFM检查反馈，然后我们再进行跟进确认，这肯定会造成生产进度的延后，搞不好还要做PCB布局布线上的调整，调整完后再发给板厂，板厂又反馈DFM检查不过，好嘛，只好删库跑路咯

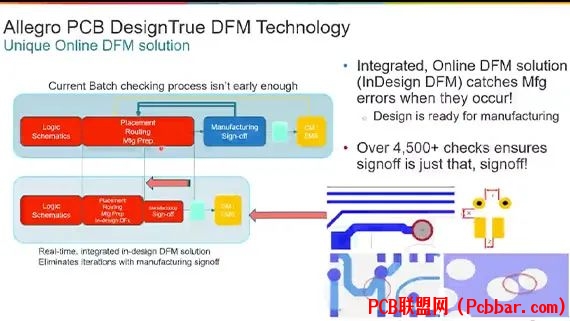

所以，在设计时实时发现DFM相关的问题才是王道，Cadence也是这么想的，然后就在Cadence 17.2版本中推出了Allegro PCB DesignTrue DFM技术，使 PCB 设计人员能够在PCB布局布线阶段就能及早发现并纠正相关的DFM设计规则违规问题。及早发现错误可以减少返工和设计周期，加快新产品的开发和实施过程，妙啊
DesignTrue DFM技术支持近千项检查规则，基本涵盖了板厂常规的检查项目，实现了DFM规则驱动的PCB设计，PCB设计完成也即无需担心制造规则违规问题，从而可以将PCB制造数据顺利移交给PCB板厂，避免重复确认，避免返工。
如果您觉得 DesignTrue DFM 所支持的近千项检查规则还不够用的话，Allegro 还提供了基于RAVEL编程语言的检查机制，只需把需求发给老wu，后续基于RAVEL编程对 AligouDFM 工具进行扩展也是很方便的。
为什么要开发AligouDFM这个工具？主要是为了方便编辑DesignTrue DFM的相关规则以及规则模板的管理，后续还会基于RAVEL编程语言扩展现有DesignTrue DFM没有覆盖到的检查项。
如何使用AligouDFM
请前往《PCB设计一板即成功专栏》获取最新的 AligouSkill v1.0.4安装包，直达链接：
https://www.mr-wu.cn/courses/right-the-first-time-for-high-speed-pcb-design/lesson/aligouskill-download/
建议卸载已安装的旧版本，然后重新安装新版本。
由于 Cadence Allegro PCB DesignTrue DFM 是17.2版本才推出的功能，所以需要启动17.2及以后的版本的Allegro才能支持该功能。

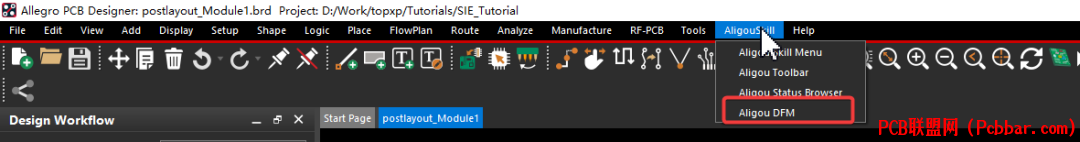

然后通过Allegro主界面的菜单栏“AligouSkill”菜单项即可启动AligouDFM。

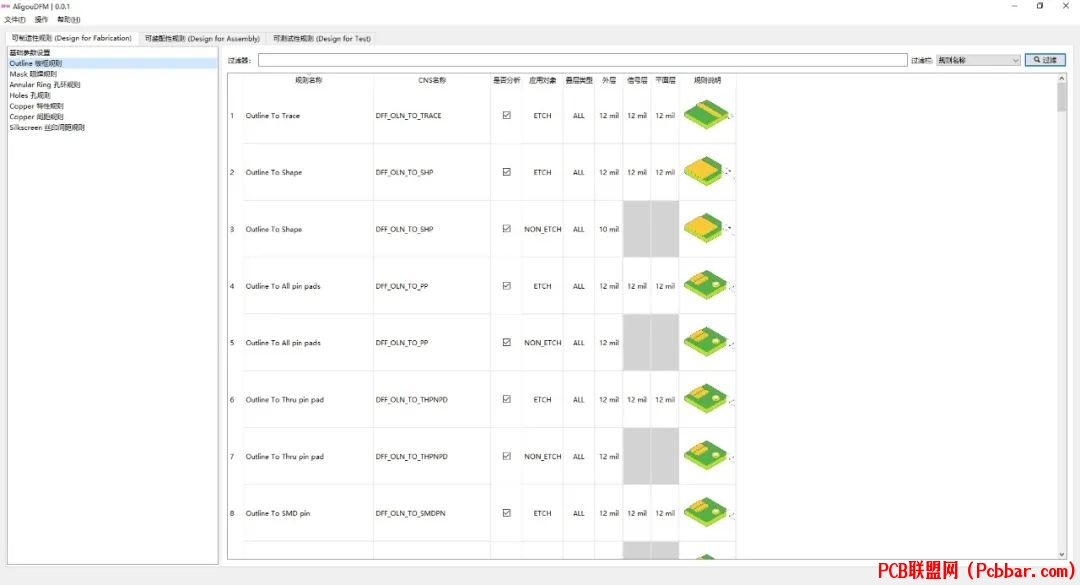

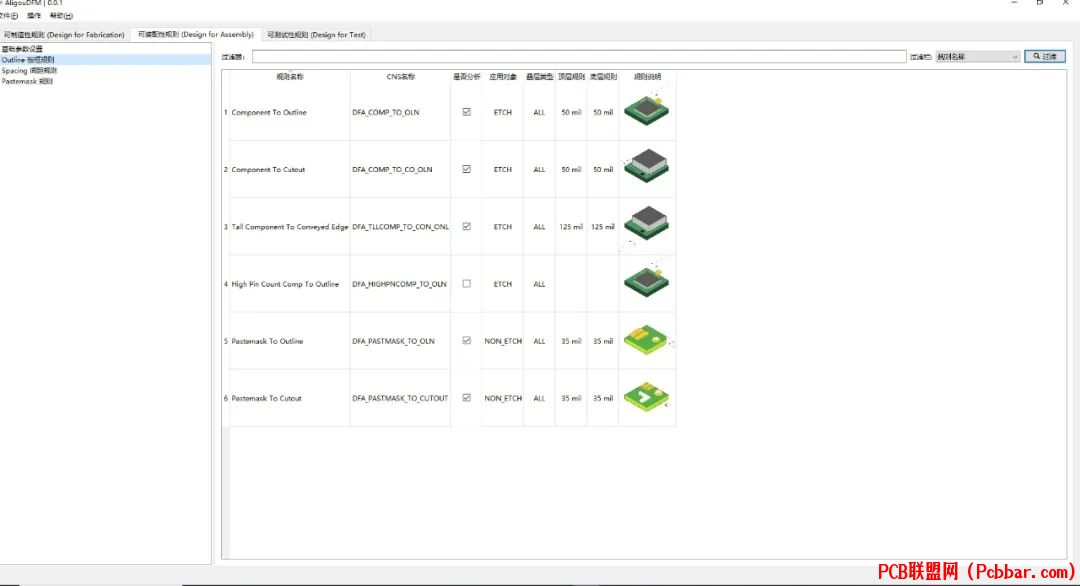

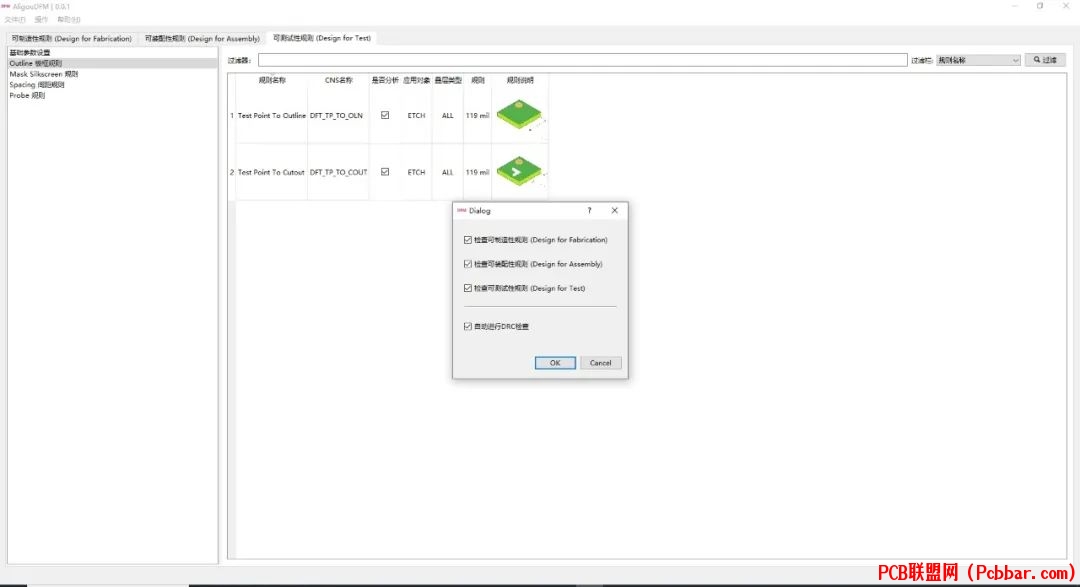

AligouDFM 中已包含了默认的DFM规则，包括了 可制造性（DFF）检查、可装配性（DFA）检查、可测试性检查（DFT）三个模块近千项检查指标，并且每项指标都可以单独设置并控制是否进行分析检查。设置好好检查规则之后，就会在布局布线过程中实时显示相关的违规DRC，非常直观。
通过菜单栏“操作”-》“规则同步到Allegro”可以将所有的规则一次性同步到Allegro的规则设置中。

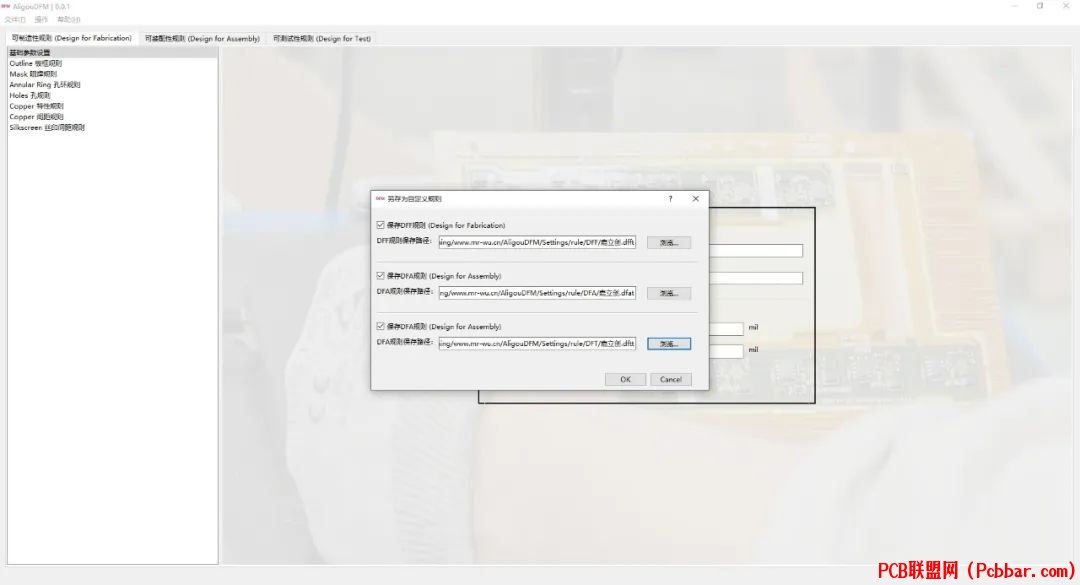

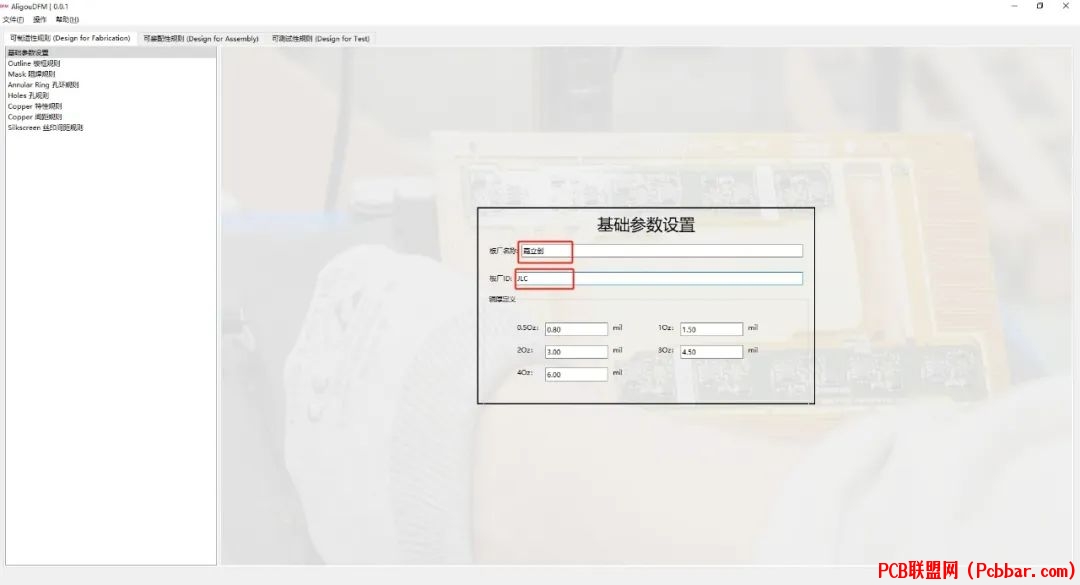

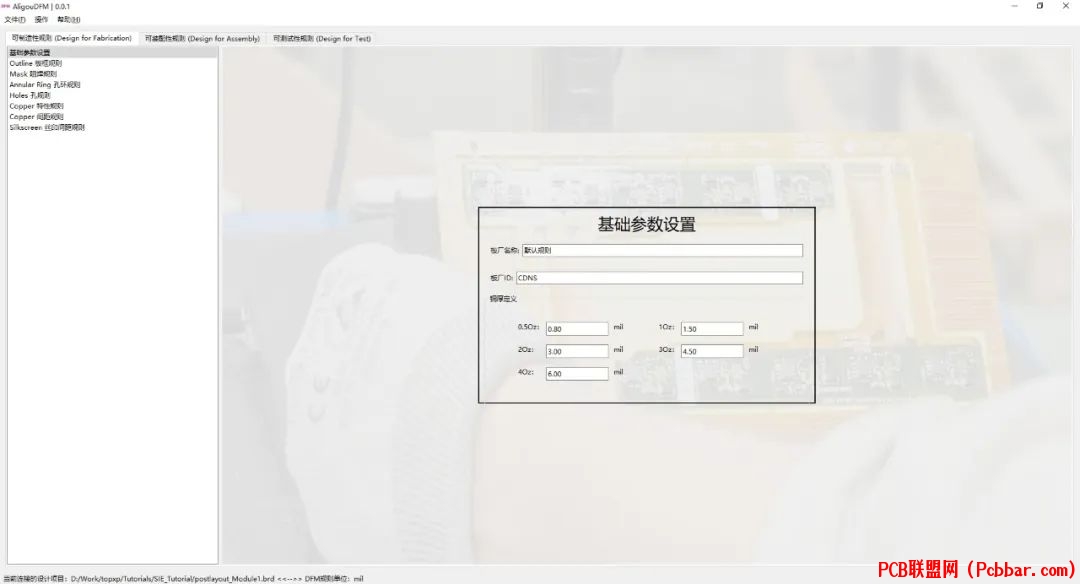

当然，您也可以根据所合作的PCB板厂的工艺能力，修改规则参数，然后保存为板厂对应的规则模板，方便后续根据不同板厂的工艺能力导入对应的规则文件。
当然，如要用好DFM规则检查工具，还需要知道各个规则的具体要求和作用，老wu后续也会基于AligouDFM工具进行讲解，并将内容更新到《PCB设计一板即成功专栏》的DFM设计板块，敬请关注
AligouDFM 是进入2024年后保障一板成功率工具链计划发布的第一款工具，下一个SI/PI/emc自动检查的工具目前也在开发中，希望年前能发布给大家使用
计划中的保障一板成功率工具链计划还包括PCB叠层与阻抗设计工具、PCB封装自动创建及封装合规性检查工具、PCB板材参数提取工具、基于仿真的PCB设计规则自动创建工具，以及超级大招，2024年底或者2025年初计划发布的 SI/PI/EMC合规性验证工具。
如果您对保障一板成功率工具链计划感兴趣，希望支持老wu加快开发进度，欢迎点击「阅读原文」到吴川斌的博客网站进行订阅资助一下
在工具链成型之前，目前的政策是一次订阅，长期有效，待工具链开发完成后，后续会考虑转为商用版本发售了
最后，如果软件使用上有任何疑问，或者有新的需求，欢迎大家在一板成功配套工具交流群探讨或者微信私信老wu哈。 |
