引言
/ I) n/ c' [+ l' i) R神经形态的光电子技术结合了神经科学和光电子技术的原理,创造出强大的新型计算架构。随着传统电子计算方法接近其基本限制,神经形态光电子系统利用光的速度和能源效率来模拟类脑信息处理。本文将介绍神经形态光电子技术的关键概念,并探讨这一尖端领域的最新发展[1]。4 Z; M* a& A! z8 x/ h% s" T
5 S- E4 G" c# R9 l
神经形态计算的基础神经形态计算从生物神经网络的结构和功能中获得灵感。与传统的冯·诺依曼计算机架构(具有独立的处理和存储单元)不同,神经形态系统将计算和存储集成在人工神经元和突触中。允许大规模并行处理和提高能源效率。
9 C# X) h" ?$ a( B+ H8 p7 J: U! x神经形态计算的一些关键特征包括:1.高度并行操作2.处理和存储共存 3.固有可扩展性4.事件驱动计算5.随机性

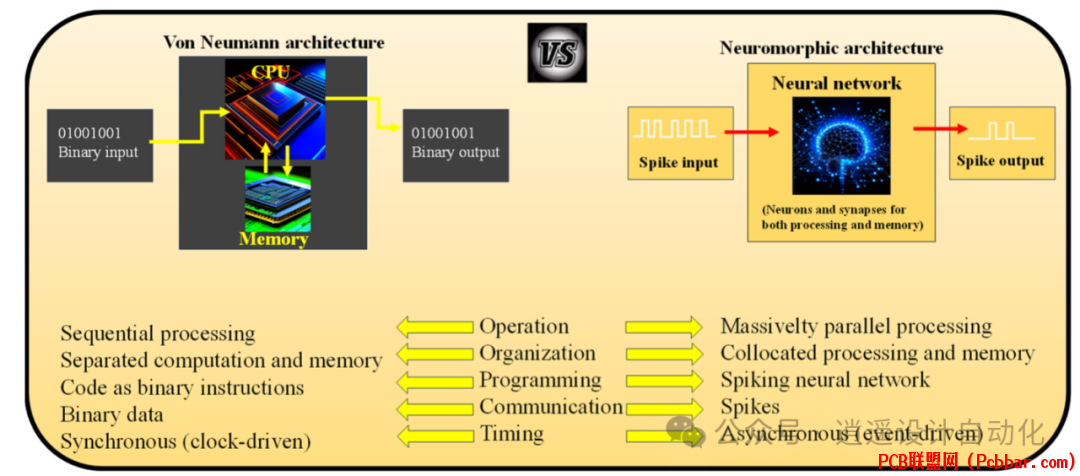

; O2 b) D7 j9 ?' V图1说明了冯·诺依曼架构和神经形态架构之间的根本差异:8 l- |6 O% ^0 c; S$ d0 [& ~2 P6 ]) P& Z
6 ]5 h8 i; {+ a* O2 |3 k" E5 }
图1
* Q5 g1 t) F! ?* W, @+ h) |, s3 c如图所示,神经形态系统避免了冯·诺依曼架构中存储和处理的分离。相反,计算以分布式方式在许多简单的类神经元元素中进行。
, \0 B. v$ Y* g5 V9 b" u8 ?神经网络的光电子实现虽然神经形态原理可以通过电子方式实现,但光电子方法提供了几个引人注目的优势:1.超高带宽 2.低延迟3.能源效率4.通过波长分复用实现并行性3 x a, f! R) ^0 w9 I
光电子神经网络(PNNs)利用光电子组件执行神经网络计算所需的关键操作。图2说明了光电子神经网络架构中的常见元素:! U( J* [- C# S- f
' o! ]' l4 w) i: s' t

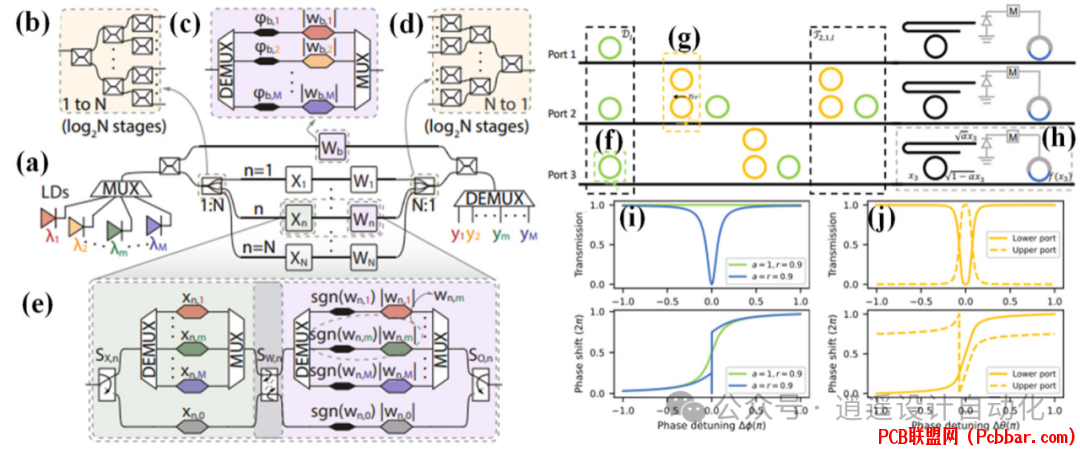

图25 o: B8 W1 k/ H6 [. ^' D
这个图显示了几个关键组件:(a) 具有多个激光输入的整体网络架构
- C1 H: M n _8 L( g(b) 1对N分配阶段 / q! {4 N/ u0 M0 V0 i, f
(c) 偏置分支* u: Z1 i }: _
(d) N对1合并阶段% H: j+ P% o$ j, s' A0 |
(e) 具有开关和调制器的单个轴突
/ Z& i- a9 R \(f-h) 用于相移、信号混合和非线性激活的微环谐振器组件: e2 f4 D. e1 L) n. N7 M
波长分复用的使用允许多个信号在单个波导上并行处理。可调谐微环谐振器实现了神经元之间连接的可重构权重。5 k/ z1 K. m4 v' Y: f
光电子神经网络中的激活函数非线性激活函数是神经网络的关键元素。高效实现光学非线性是光电子神经网络中的主要挑战之一。光学激活函数的方法包括:1.非线性光学效应(例如克尔效应)2.光学双稳性 3.全光开关4.马赫-曾德尔干涉仪5.非线性晶体6.谐振器(例如环形谐振器)8 _- O" s u* x
激活函数的选择影响整体网络性能和能源效率。正在进行的研究旨在开发既光学高效又计算能力强的激活方案。
8 f2 T7 W& K9 F* v$ A5 e+ {, }( ^神经形态光电子技术的应用神经形态光电子系统的独特功能使其非常适合各种应用:1.高速数据处理2.计算机视觉和图像识别 3.光通信4.科学计算5.自动驾驶车辆

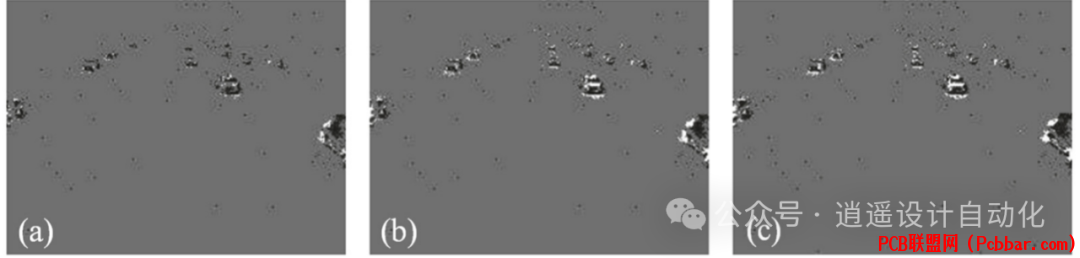

. k4 r1 a, v4 K3 @& h特别有前途的应用是神经形态成像。图3显示了基于事件的神经形态视觉的示例:
; @: b' j5 u% I$ G# I' I
+ i/ U7 d) B7 O4 H* |! G
图3
1 l s) l$ Q4 [这个图说明了神经形态视觉传感器如何通过只传输局部像素级变化来捕捉场景中的运动。这导致了具有极低延迟的稀疏、信息丰富的事件流。8 ~; v; f \: b& j7 F$ g f7 i4 ?' U
当前挑战和未来展望神经形态光电子技术显示出巨大的潜力,但在广泛采用之前仍然存在几个挑战:1.开发一个完整的生态系统,整合光源、无源/有源组件和控制电子设备2.实现低功耗和非易失性光存储3.创建完全可重构的集成光电子神经网络4.弥合神经网络算法和物理光电子实现之间的差距# }# I1 [& {. P+ O& c
正在进行的研究正在迅速解决这些挑战。图4说明了光电子神经网络与电子实现相比的潜在性能优势:" x9 \3 |7 S' D" \3 K
' Y. j6 |' u9 `: k# C) l
图48 [2 d0 x) Q- |1 R5 L: |
如图所示,光电子方法有可能在计算密度和能源效率方面大大超过电子神经网络。
5 D& r2 R& o' n+ B神经形态光电子技术领域正在迅速发展,新的突破定期发生。一些令人兴奋的最新发展包括:1.用于图像分类的片上光电子深度神经网络2.用于机器学习的可编程光电子张量核心3.具有创纪录计算速度的神经形态光电子处理器4.相变材料的集成用于非易失性光存储% i9 ^1 t) e& _; Q7 y( E
随着研究的进展,可以预期神经形态光电子系统将在下一代计算硬件中发挥越来越重要的作用。脑启发架构与光电子技术的速度和效率的独特组合为人工智能、科学计算等领域开辟了新的机遇。
0 n8 ^! V: x6 Q" @4 b$ @8 x结论神经形态光电子技术代表了计算领域的新前沿,有可能克服传统电子架构的基本限制。通过结合神经科学和光电子技术的原理,这些系统可以实现前所未有的速度、能源效率和计算密度。: L2 A' A( X6 k6 `' D+ r: m# A. Y
挑战依然存在,但在开发大规模神经形态光电子系统的关键构建块方面正在取得快速进展。随着该领域的进步,我们可以预期这些技术将在人工智能、高性能计算和自主系统等领域实现新的能力。6 S/ [. \0 M5 u2 V: x8 n
神经形态光电子技术中神经科学、光电子技术和计算机科学的融合说明了跨学科方法在解决复杂技术挑战方面的力量。通过从生物神经网络中汲取灵感并利用光的独特特性,研究人员正在计算技术领域开辟令人兴奋的新前沿。) J/ U0 D8 _4 Y( m& ?) m1 {8 \1 ?" |

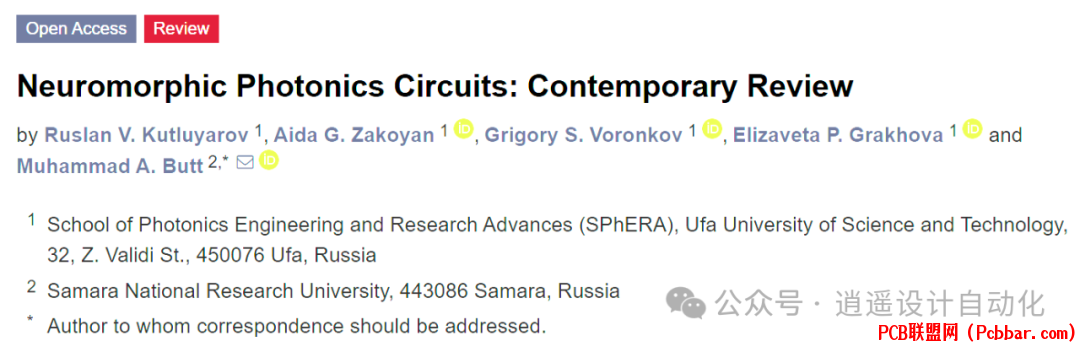

参考文献[1]"Neuromorphic Photonics Circuits: Contemporary Review," Nanomaterials, vol. 13, no. 24, p. 3139, Dec. 2023, doi: 10.3390/nano13243139.1 ^! x1 z: j% w% I) B
