我是老温，一名热爱学习的嵌入式工程师, u. i- @4 a) U7 @
关注我，一起变得更加优秀！" \2 c' I% y2 n* [5 }! S0 w0 O
前段时间，我在网上看到有某些科技爱好者，拆解了多款大疆无人机的嵌入式主板和电调板，里面的PCB板子形状以及元器件的布局，确实让人感到惊艳，关于拆解相关的文章，可以点击以下链接。
D; c; ]) q' U4 E9 D
0 |' Y- _1 B+ Q# P \拆开多款大疆无人机主控，电调板，欣赏电路板，一次看个够！
$ G' m- H% s/ W4 j5 B; x
2 \6 G* K/ i. L3 J) a7 @" r2 G, F( D+ g% { H

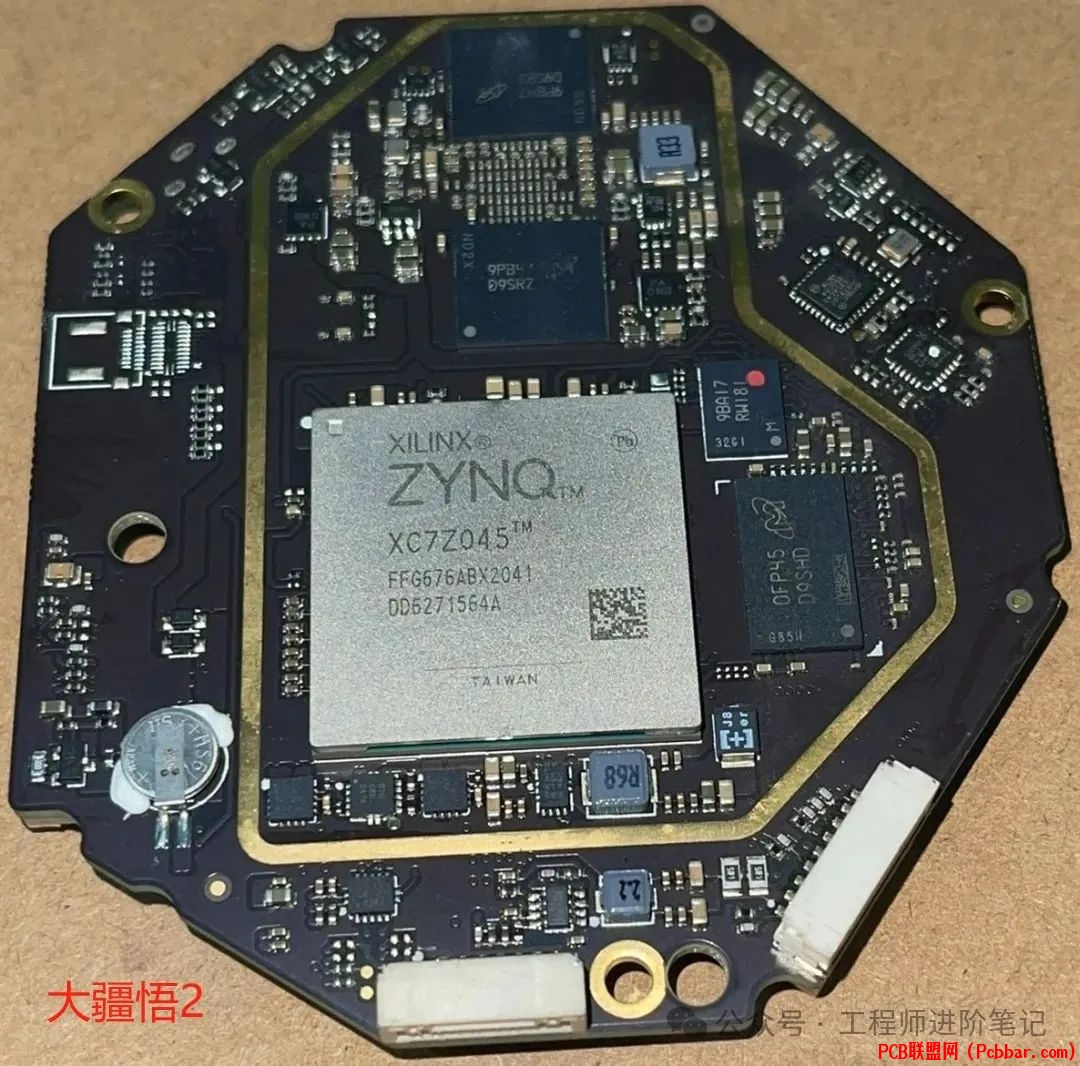

! A9 A+ D0 c1 ]3 v8 n; f赛灵思 ZYNQ-XC7Z045 主控4 L4 ?6 P) ~; ]! O9 B* v
! a* C: n$ Y& ^ g: A( Q1 |这么多高性能的处理器和存储器芯片，到底是怎么“塞”在一块小面积的 PCB 电路板上面，并且还能实现这么多功能的？9 Q& H: L z) c! L8 u! n
3 O4 p- V6 ?, @* [& ?. B) r E作为一名充满好奇心的业余非专业嵌入式工程师，平时也不少跟硬件电路打交道，于是，我开始扒拉那些关于印刷电路板（Printed Circuit Board，简称 PCB）鲜为人知的发展历史。
( z3 l" r$ z r6 v3 o
: Z* f+ v( x4 ?. K! [! w一、PCB 出现之前
# o% i; J& i0 M1 }* c1 D, s. P. p; x, C
在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。
4 N, A$ R0 V! [4 ~! p+ Y7 e5 T! j% q q6 n1 i
# X# z: C7 j) v1 w' @ j& a史前时代的电路设计4 W3 G. a/ r( H
* ~* r) {# o5 n; n/ O/ c# M+ l: `
二、第一块 PCB 的诞生/ D7 q, y: w7 K+ S9 |5 C
& i& j& b, E9 v; {% J
1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。 K! b, H' y2 ~3 m) `
8 J! b# W9 c- d
. m7 ?9 X2 j/ N; N
历史上第一块 PCB 电路
/ E* r5 J! Y3 j {) Y& E+ \ F. F5 L- N* s) ?( V2 A8 X
后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。: n+ }% w5 v2 x1 Z8 ^ ^, H/ y8 i m- E
3 k+ ^7 N* Z$ `5 m- Y; y0 Q4 k* m
三、高多层 PCB 的问世
% A( a1 V# w6 B5 o. T
, B# G2 [/ C% a" z, Z1 u1 J, o二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。, P: t+ N, E$ ~% |. \9 _
S. i- c) _: Y9 f- n5 Z
我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。
6 t) S, J2 V# t. ]; }3 t: D* I/ P, l) s( d% n9 V b& j# _
' L, I( ^ Y2 D' Z* X* m: P' a$ I
20世纪60年代的多层 PCB' D5 E2 g6 o& x$ l$ k' c: U' f
$ _; Z# k. n( E5 J
四、高多层PCB的发展
/ E7 r( P2 w, i, R3 G) {2 M+ ?3 k) n( V- @- m
二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。4 e! Y+ J- L! s) [! c
$ J, k1 M2 M9 _4 {二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。
3 H' o; I# U, F/ S6 u0 r* s$ e; {
时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。, P2 |" d& Y6 r& V6 b
3 w0 L. M# U- [& Z6 Z4 o k5 \
, I8 ]4 M4 a/ i6 d6 ^# s1 b
iPhone15 主板射频板部分* T, y" ]4 _& {+ t' u# K2 h v: x+ c Z
& c# l8 A# S. _+ I* h* I4 t: Z四、高多层板的打样与制造
& T5 ~( q0 q+ _我在2013年刚刚入行电子开发的时候，少不了捣鼓各种简单的数字电路，那时候的双层PCB打样也不便宜，一款小面积的双层PCB打样就要50块钱，而且还不包邮。（那时候，洞洞板真是个好东西！）" ~! n& ^8 h# [% V' X& G& w( b/ J6 @
$ S6 j& B" u1 S. @) v# i
( r! y+ h( z# u" \# j& ], J/ ~' _% ?用洞洞板搭建的简陋电路
3 L8 e: F% W* h+ ^% n3 X- k1 {) a
0 i( M& l6 b5 a: ^+ C: j* l- R
十几年前的洞洞板避障小车
2 k0 X" U% u* g3 d4 L, N1 S/ z如今，现代PCB技术的发展已经让硬件产业链各个环节的成本降低了不少，其中一个典型案例，就是嘉立创在前几年推出的PCB免费打样，当时还引起了PCb制板行业的价格内卷，毫无疑问，受益的肯定是广大客户。
. S, q" r) ^+ T（我记得当时一天内接到四五家PCB板厂的注册邀请电话，大量送免费打样券）' q& |. ] h: ^3 t b: R( i
嘉立创的免费打样是从双层板起步的，后来逐渐升级到4层、6层沉金板免费打样，这种让利幅度，可以让所有智能硬件开发者轻松获得高质量的PCB打样服务。
7 f7 U9 P# P5 K' B8 X（我当然不会错过这种好事儿~1 t) w! z X2 \/ V9 K# A. h% a' ?
6 [6 E) `; n) A- T: G% x. W! g7 F
）
3 U( L) d+ h2 e9 E. ?2 t& H9 e+ s% V8 d0 k

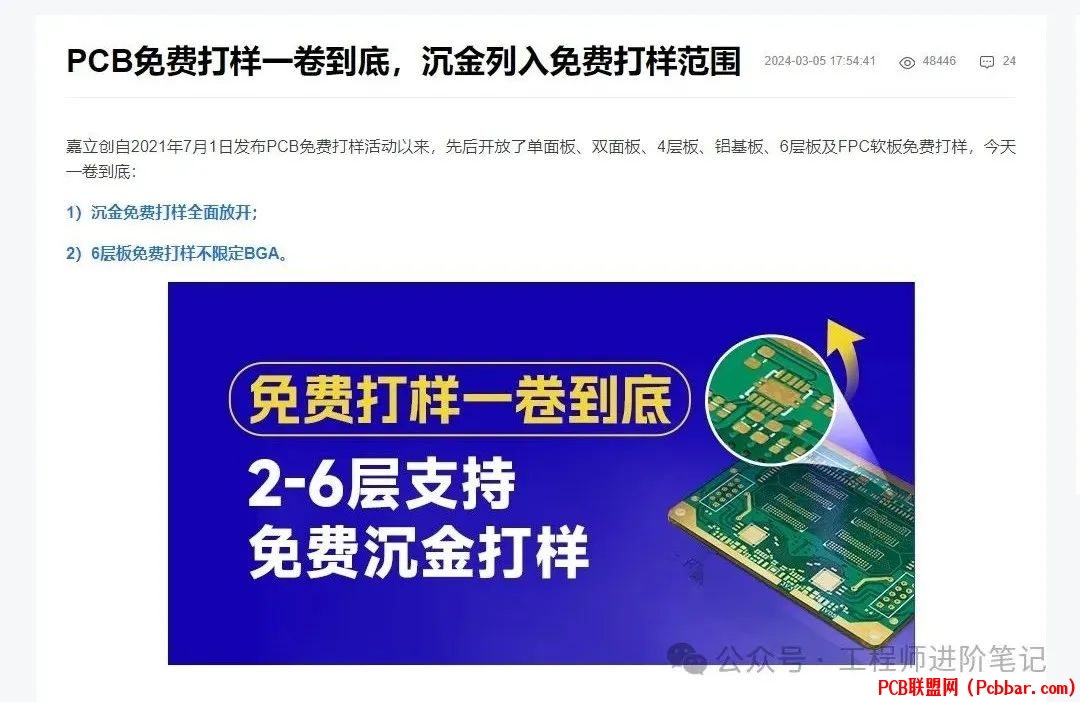

1 M$ l& T! t! R U, o! X嘉立创官网公告
1 o& ]8 P3 u9 Q" x# j% J

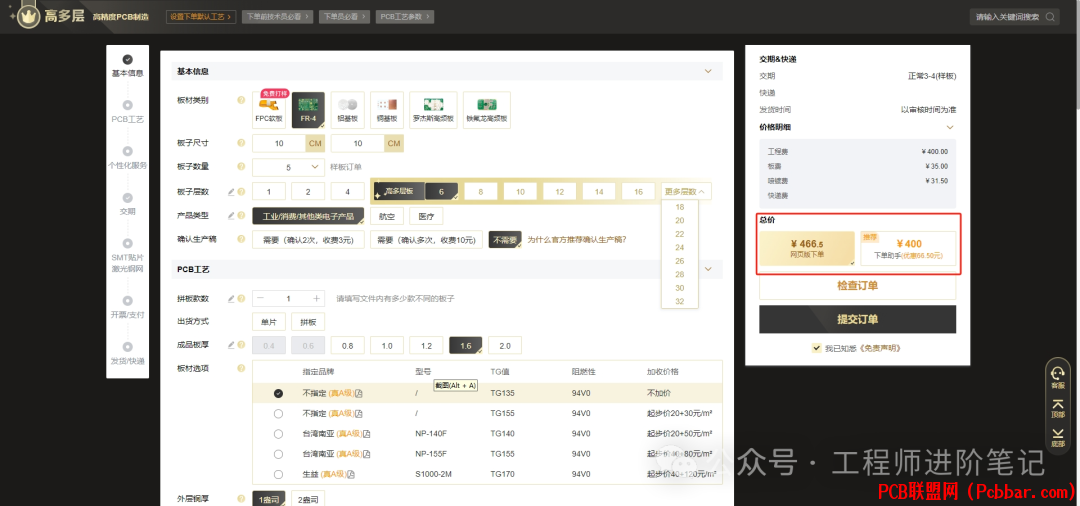

: }2 y9 I @: ?六层PCB打样要花 400 块钱
) [- m7 u4 S, ^ ^+ E; {9 L之所以选择嘉立创进行PCB打样，主要是因为嘉立创的服务体系做得很完善，不仅仅能提供PCB打样，还可以提供PCB-layout，物料采购，smt贴片，3D外壳制作等等一整套产业链服务，无疑是为经常跟智能硬件打交道的嵌入式工程师，提供了很大的帮助。

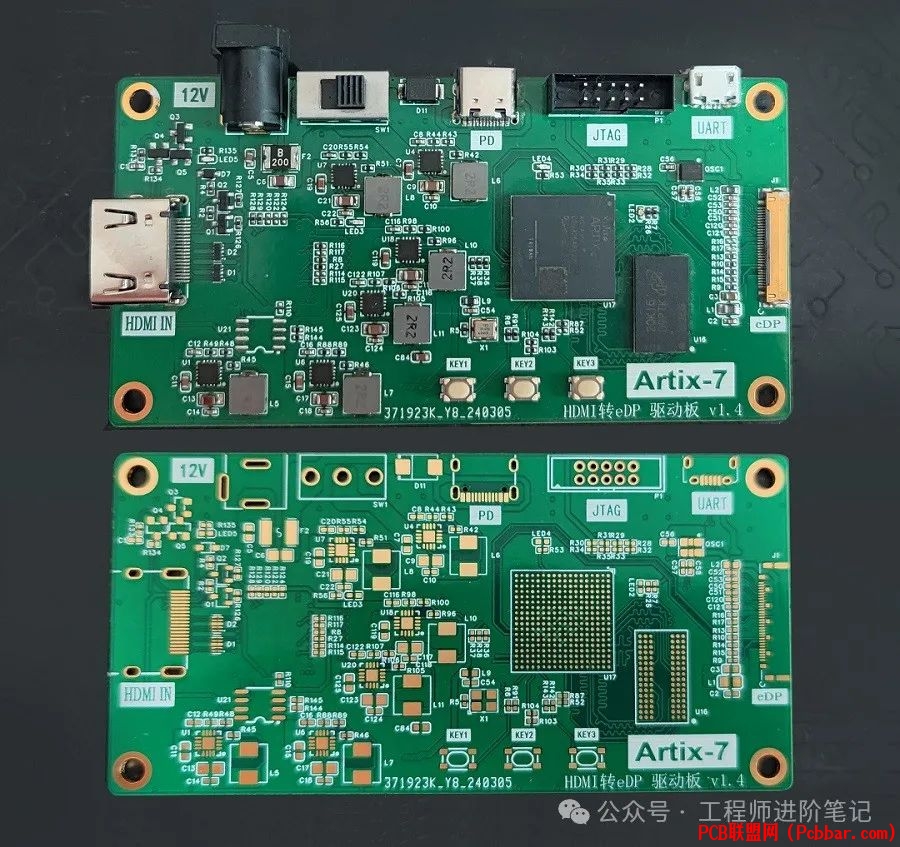

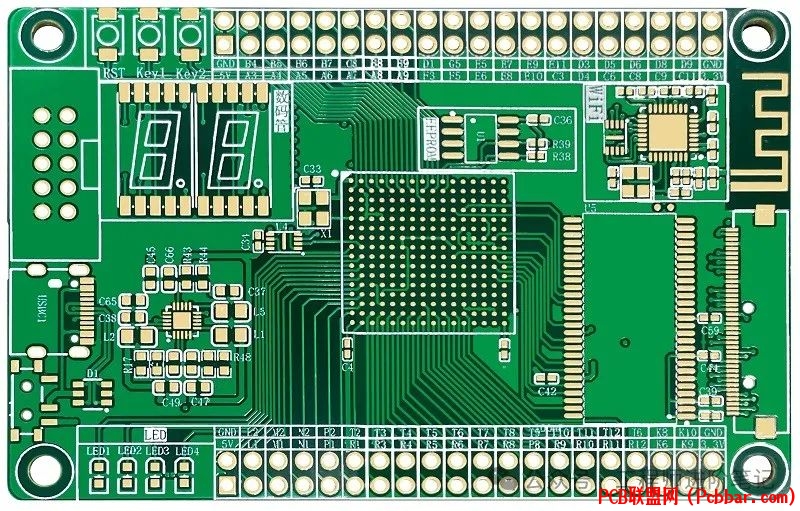

% G( W$ p0 I+ l最近，嘉立创还搞出了高多层板统一默认盘中孔，把沉金厚度提高到2u"，并且不限定你的PCB板子上面是否有BGA封装芯片，一起来欣赏一下高多层PCB的盘中孔和加厚沉金工艺吧~
, \5 A( p K( v% F( O7 G: o: Z
1 `8 ?; S2 @3 b( h2 j6 x
6 z5 B, s# j$ r
2 g0 \2 u" o+ P; ]( a! q
; H) v+ `/ e. W- F+ F) D7 i' z8 Z$ c( l- C% E* d3 t
7 T( h" g( c/ [ U1 x
图片来源：嘉立创官网9 W, n a* E( j6 @, r
四、高多层板的未来发展
3 G5 i Z; H* w8 F I8 _从早期的单双面电路，发展到如今的高多层板，PCB 制作工艺的演变推进为现代智能硬件行业带来了无限的想象空间。: w5 {$ V a! R& \8 H1 ~& Q1 ^7 c6 @* n
; D9 q8 b- p" A2 D( A3 f8 e- q5 k
不久的将来，无论是AI大模型算力卡、具身智能机器人，还是自动驾驶以及航天工业，这些科技领域的发展都将会大大依赖于高多层PCB的支持。$ X8 o# Y* a" [/ @1 O/ ?/ H0 z
7 V2 L" F) S ^9 _' c这不仅仅是嘉立创继续努力深耕的方向，也是所有科技创新者的共同愿景和期盼。
+ i w5 p, b7 Z6 A# Z. o- T
|9 E2 \2 N9 Z" z w! T j/ [
& |9 ?2 m9 n# U+ y8 }
图片来源：网络! i4 u( O7 S& m. m6 E; ?
-END-
