这些嵌入式主板，确实惊艳到我了！

工程师进阶笔记

我是老温，一名热爱学习的嵌入式工程师
关注我，一起变得更加优秀！
前段时间，我在网上看到有某些科技爱好者，拆解了多款大疆无人机的嵌入式主板和电调板，里面的PCB板子形状以及元器件的布局，确实让人感到惊艳，关于拆解相关的文章，可以点击以下链接。
! }! q& l- u" t1 G; P' c
, @7 ~- l( i, J& ]) x7 V6 z, c9 Q8 r! U拆开多款大疆无人机主控，电调板，欣赏电路板，一次看个够！

' ?6 l7 V' u  [& c2 x

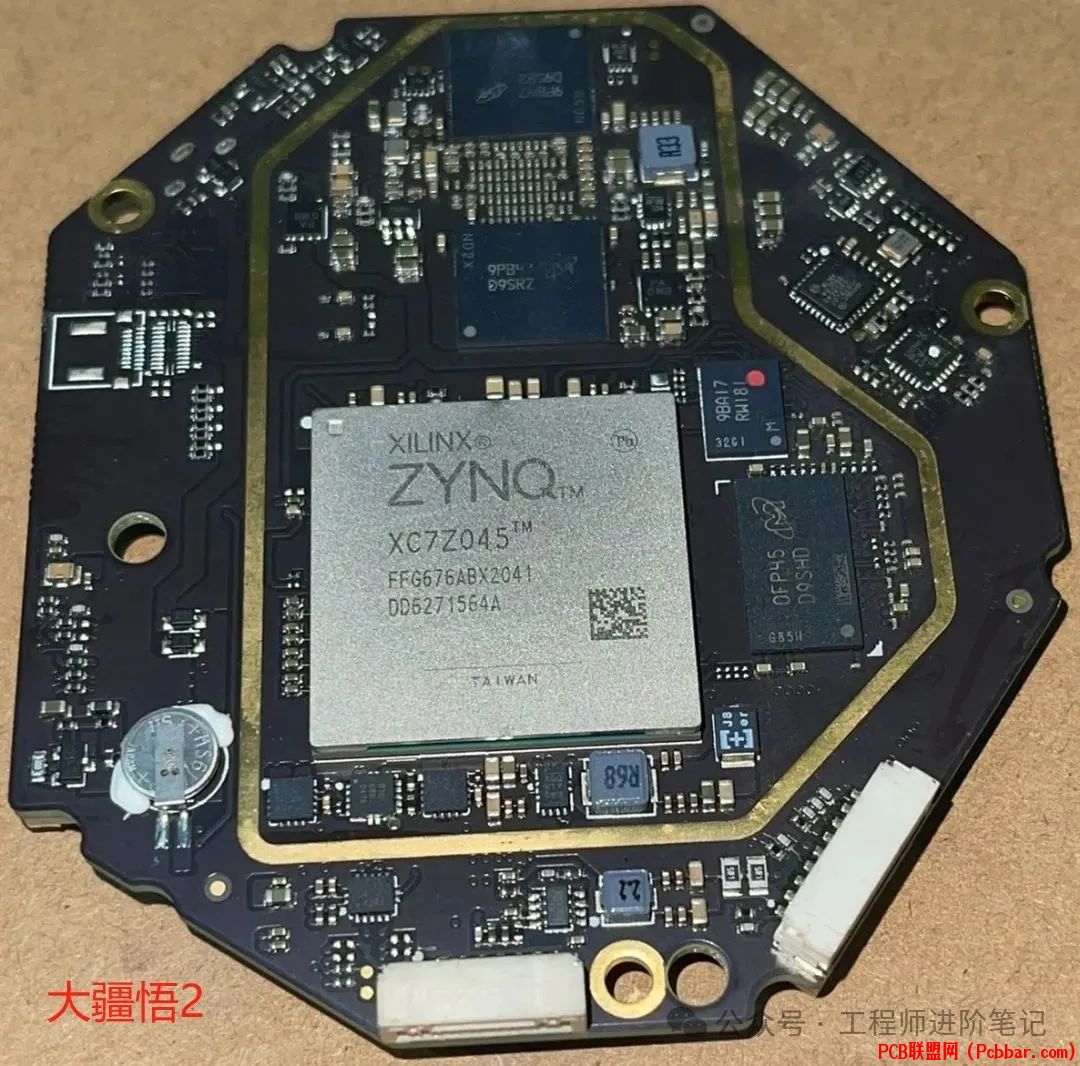

. ]( N1 N; G! h5 F; l) G赛灵思 ZYNQ-XC7Z045 主控

0 T" c7 F/ ?, }- l: V% ?7 W7 H这么多高性能的处理器和存储器芯片，到底是怎么“塞”在一块小面积的 PCB 电路板上面，并且还能实现这么多功能的？
: w' ~2 k$ v1 j. S
! r+ Y0 q7 g" ^8 _$ [: P. I) w( b作为一名充满好奇心的业余非专业嵌入式工程师，平时也不少跟硬件电路打交道，于是，我开始扒拉那些关于印刷电路板（Printed Circuit Board，简称 PCB）鲜为人知的发展历史。
* D4 ?4 x( o  x6 v0 `
一、PCB 出现之前

在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。
& ?3 k2 _- u9 t! N  m
1 j# e' f4 M5 D6 T


史前时代的电路设计
; X, z8 f/ i7 L+ g
二、第一块 PCB 的诞生

1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。
" r$ r9 v( M% g# w3 K


7 x+ F: ^" n0 j+ t  q! g历史上第一块 PCB 电路
2 a* m6 d8 m  J4 G+ n( F. a
( R8 o, O% v4 R: t% E- H后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。

三、高多层 PCB 的问世

: d# L1 a" H% ^; Q6 `二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。

  P, J8 p. s8 L  P% v* p+ w我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。
) W" u8 o3 k$ L' B2 b$ T; g- I! p
9 W& w, }6 e7 u# }


20世纪60年代的多层 PCB

# y2 Y7 w( x: j) x" [, Y% W四、高多层PCB的发展
& m: |6 {' |" z; ?$ w# f6 w& V
6 _; e2 ~* j% @$ c2 I( u0 N- }1 I二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。

二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。
$ K; |+ m$ V* F4 n$ L- Y
6 N2 q7 n9 p9 @  B9 i' z$ h时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。

/ a+ W! N6 i3 ~# @) L


! X# C: {! X1 {) JiPhone15 主板射频板部分
2 a) ?' E& c- |) T  ?
; m6 V, S0 N& ?  b* q) ~四、高多层板的打样与制造
我在2013年刚刚入行电子开发的时候，少不了捣鼓各种简单的数字电路，那时候的双层PCB打样也不便宜，一款小面积的双层PCB打样就要50块钱，而且还不包邮。（那时候，洞洞板真是个好东西！）

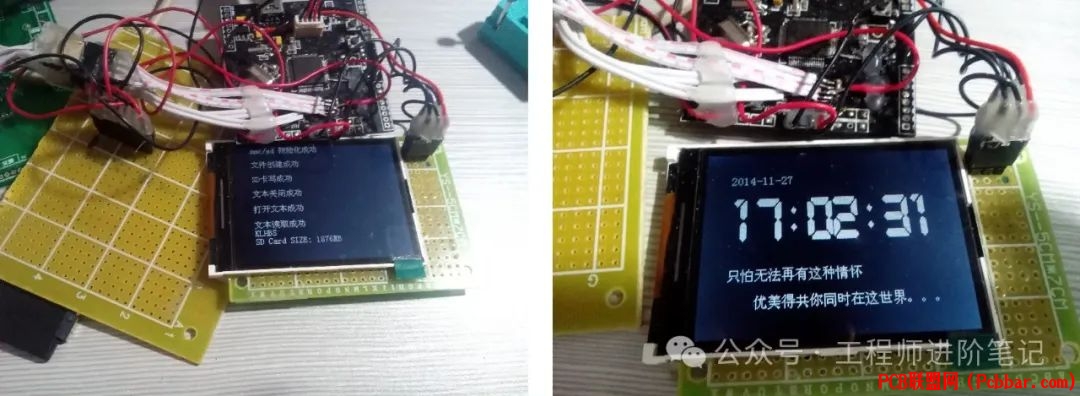

3 t+ S  _0 B5 P2 |; @用洞洞板搭建的简陋电路

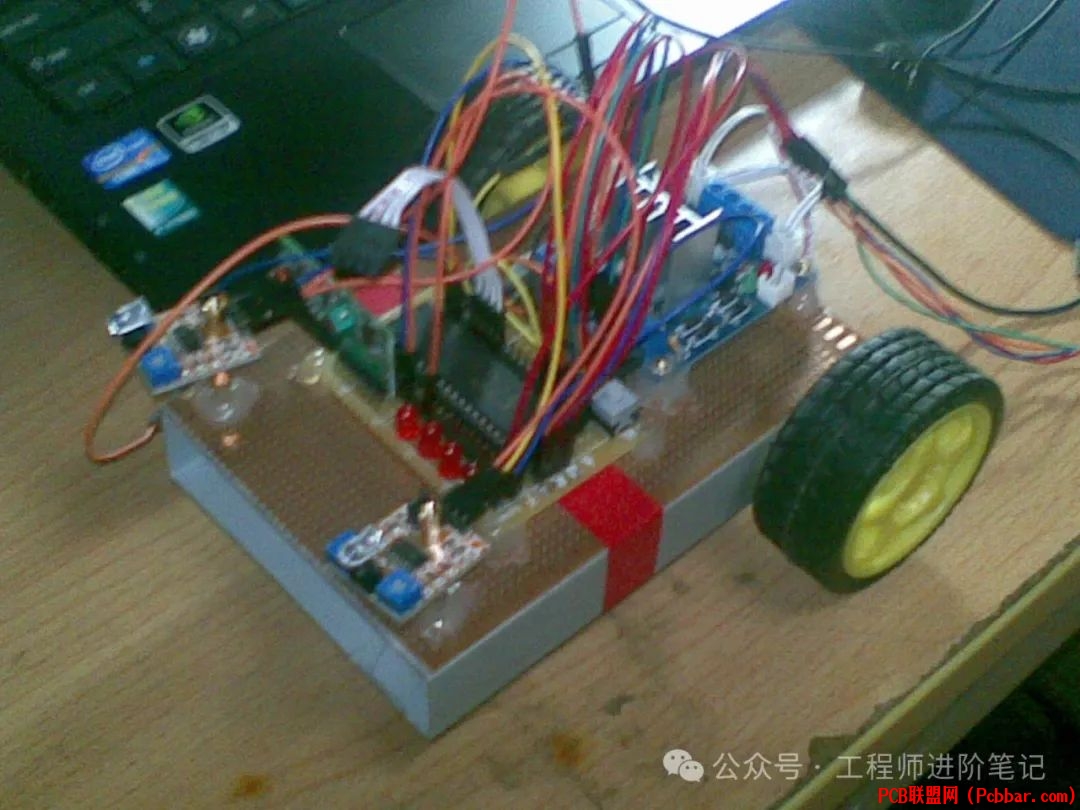

十几年前的洞洞板避障小车
) V9 c3 C5 W" s/ F- [5 L, m如今，现代PCB技术的发展已经让硬件产业链各个环节的成本降低了不少，其中一个典型案例，就是嘉立创在前几年推出的PCB免费打样，当时还引起了PCb制板行业的价格内卷，毫无疑问，受益的肯定是广大客户。
（我记得当时一天内接到四五家PCB板厂的注册邀请电话，大量送免费打样券）
嘉立创的免费打样是从双层板起步的，后来逐渐升级到4层、6层沉金板免费打样，这种让利幅度，可以让所有智能硬件开发者轻松获得高质量的PCB打样服务。
（我当然不会错过这种好事儿~
2 b9 ~; U7 ~9 a


）

5 h5 F) C! M, t5 X# {( F

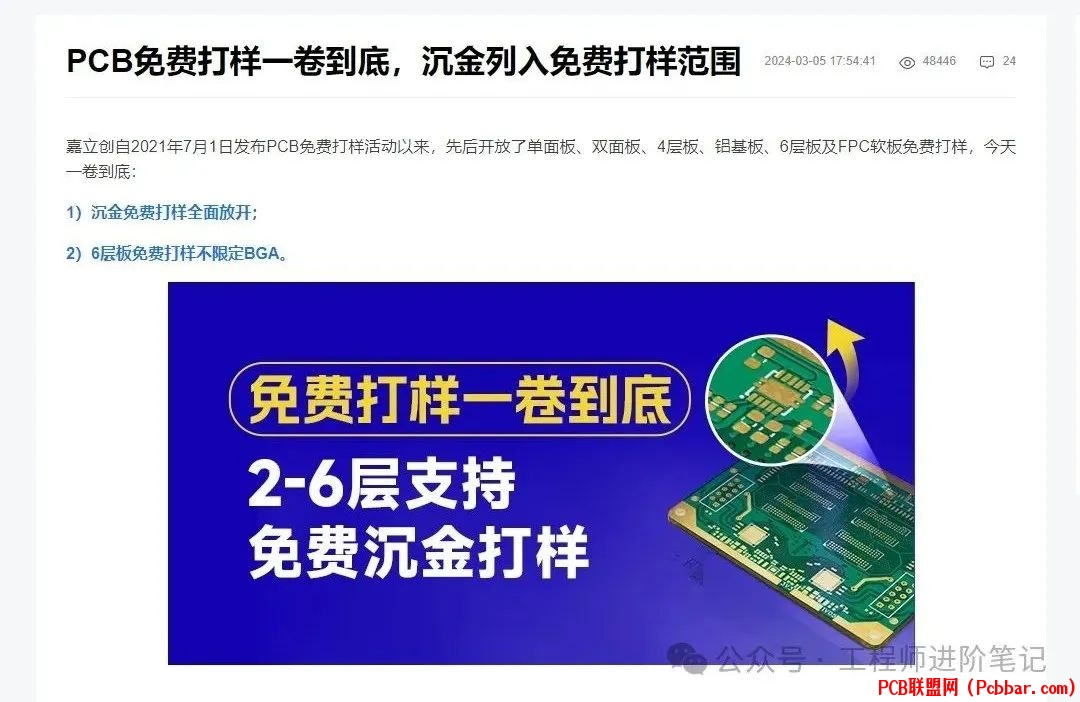

嘉立创官网公告
' U6 {) Y! V- S6 n4 ?6 g2 G

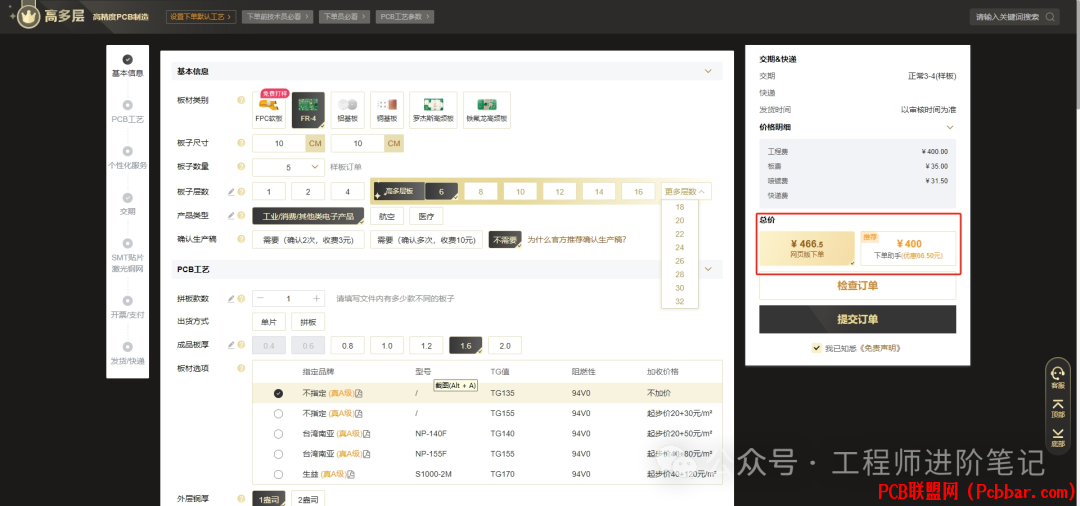

! S: o4 s& }/ |  J. _3 e, g+ f9 o六层PCB打样要花 400 块钱
) P5 T' R  V9 C之所以选择嘉立创进行PCB打样，主要是因为嘉立创的服务体系做得很完善，不仅仅能提供PCB打样，还可以提供PCB-layout，物料采购，smt贴片，3D外壳制作等等一整套产业链服务，无疑是为经常跟智能硬件打交道的嵌入式工程师，提供了很大的帮助。
最近，嘉立创还搞出了高多层板统一默认盘中孔，把沉金厚度提高到2u"，并且不限定你的PCB板子上面是否有BGA封装芯片，一起来欣赏一下高多层PCB的盘中孔和加厚沉金工艺吧~


8 T, F4 Y0 d! Z( e


$ M: g& I8 W; K

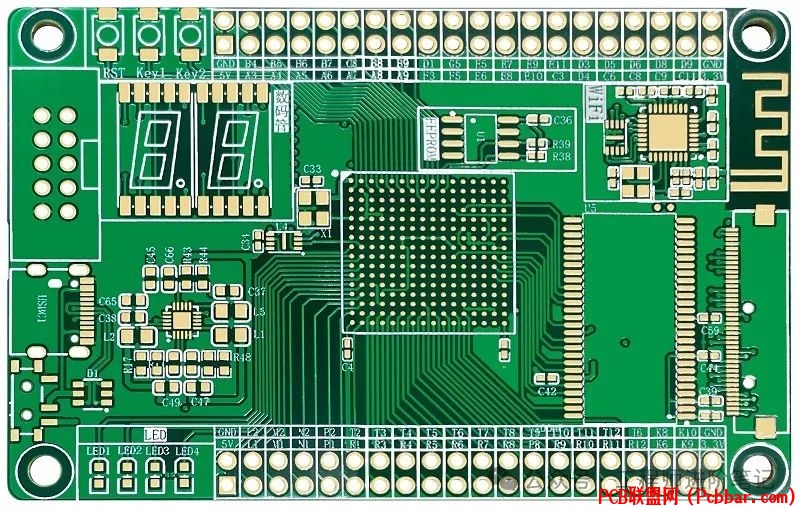

1 h! i: c1 b' Y2 V$ h图片来源：嘉立创官网
四、高多层板的未来发展
从早期的单双面电路，发展到如今的高多层板，PCB 制作工艺的演变推进为现代智能硬件行业带来了无限的想象空间。
, I! T! K0 L; [. S4 ~
+ g, ]6 v6 }2 H! C  i, \不久的将来，无论是AI大模型算力卡、具身智能机器人，还是自动驾驶以及航天工业，这些科技领域的发展都将会大大依赖于高多层PCB的支持。
6 u' I( w# i9 ]2 q/ r
! }. O0 a) N. D这不仅仅是嘉立创继续努力深耕的方向，也是所有科技创新者的共同愿景和期盼。
, f: y5 Q: C+ O  b
. @8 Z, B, F1 X+ i0 x


图片来源：网络
-END-
