pSim Plus 光电融合仿真案例之TDECQ：发射机色散眼图闭合四进制测量

逍遥设计自动化

引言在光纤通信系统领域，信号质量非常重要。随着数据传输速率的提高和传输距离的增加，准确测量和分析信号失真变得越来越关键。TDECQ（发射机色散眼图闭合四进制）是评估光信号质量的一个重要指标。本文簡介 TDECQ，包括其重要性、测量技术和解释方法。通过 pSim Plus 光电融合系统级仿真工具得到结果。
7 o# j5 P: h6 K- K6 w. f- I& V什么是 TDECQ？
: O4 S6 \$ q! v9 X光纤通信系统使用光脉冲通过细玻璃或塑料纤维传输信息。基本系统由以下部分组成TDECQ 是发射机色散眼图闭合四进制的缩写。这是用于评估光纤通信系统中光信号失真程度和眼图闭合的测量方法。TDECQ 提供了有关传输信号质量的宝贵信息，帮助工程师评估光发射机的性能。
) r  k; C( o7 M: y! T  X


  T  v4 Q2 S# @7 N& n图1：展示了 TDECQ 的概念和光信号分析中的眼图。
0 x' E0 B- f$ j  I" p$ U3 B9 nTDECQ 的计算方法涉及将传输的光信号眼图与理想或参考波形进行比较。这种比较使我们能够计算眼图的闭合程度，从而反映信号质量。
  g& E1 J  }( J" g4 }3 S2 @6 I6 O理解眼图
在探讨 TDECQ 之前，了解眼图的概念很重要。眼图是通过叠加不同时间点的数字信号创建的视觉表示。这种显示反映了信号的时序和稳定性特征。
关于眼图需要记住的点：
" G- [' O7 g; I

较小的眼图开口表示较窄的时序窗口，可能导致接收器在信号解释时出错。

较大的眼图开口表示更好的时序特性，产生更稳定和清晰的信号。
眼图在评估信号质量方面非常重要，因为这种图能提供信号随时间变化行为的全面视图。眼图使工程师能够识别潜在问题，如时序抖动、符号间干扰和噪声。
TDECQ测量：线路原理
' i. {$ n8 m1 h/ P8 p) m为了理解 TDECQ 的测量方法，让我们检查一下涉及的线路原理。

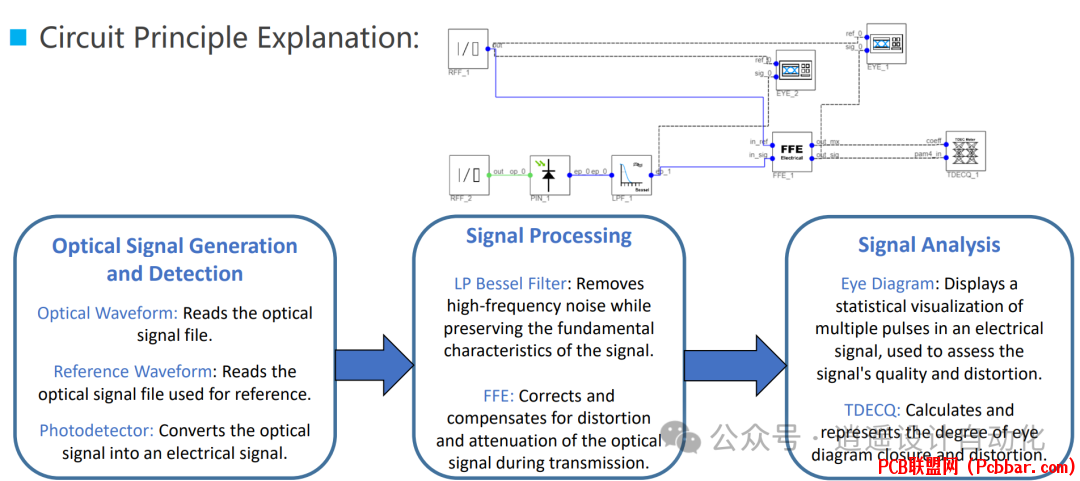

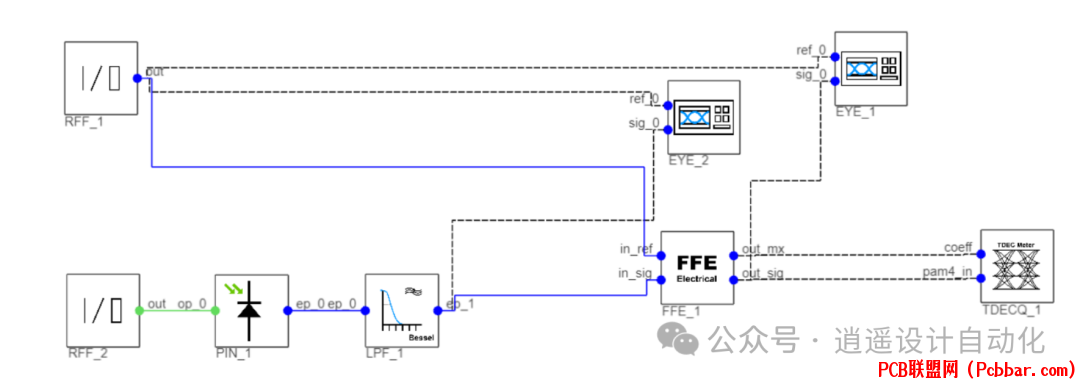

图2：显示了 TDECQ 测量的线路原理图，包括光信号生成、检测和分析阶段
7 h* @  L7 z: S+ q7 x0 t# u9 d- hTDECQ 测量过程可以分为三个主要阶段：1.光信号生成和检测

光波形：系统读取包含待分析波形的光信号文件。

参考波形：系统还读取参考光信号文件，提供比较基准。光电检测器：这个元件将光信号转换为电信号，以进行进一步处理。

2.信号处理

低通贝塞尔滤波器：应用低通贝塞尔滤波器去除高频噪声，同时保留信号的基本特征。

前馈均衡器（FFE）：这个阶段校正和补偿光信号在传输过程中可能经历的失真和衰减。

3.信号分析
4 Q6 {, n, x! @3 k  \/ o眼图：使用处理后的信号生成眼图，提供电信号多个脉冲的统计可视化。TDECQ 计算：根据眼图和参考波形，系统计算 TDECQ 值，表示眼图闭合和失真的程度。

. N+ B- @( n& s. G& W: c: T/ o$ d可视化 TDECQ 测量
, v9 r! i$ R5 c7 K' ]为了更好地理解 TDECQ 测量过程，让我们检查一些涉及信号的可视化表示。通过 pSim Plus可以得到以下的眼图：

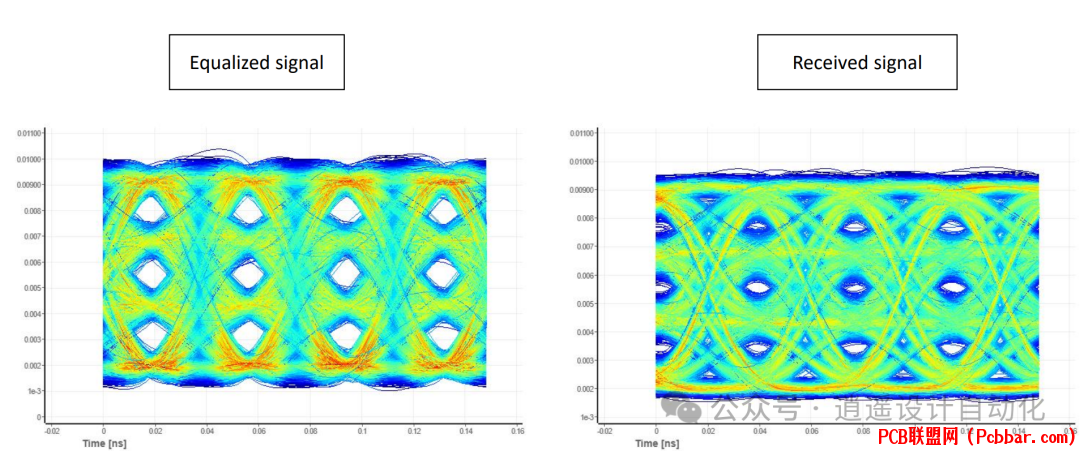

* ~' g0 A, e- ?8 L8 Q图3：显示了 TDECQ 测量过程中的接收信号和均衡后的信号。
图3说明了接收信号和均衡后信号之间的差异。均衡过程旨在补偿信道损伤并改善信号质量。通过比较这两个波形，我们可以直观地评估均衡的有效性，并了解 TDECQ 量化的信号失真程度。
( m0 B$ d+ x# `- v! L% mTDECQ 测量中的关键参数在进行 TDECQ 测量时，会计算和分析几个关键参数。这些参数提供了有关信号质量各个方面和均衡效果的宝贵信息。
+ _3 V' O; D6 Y2 S. G0 u$ X7 W' u% R

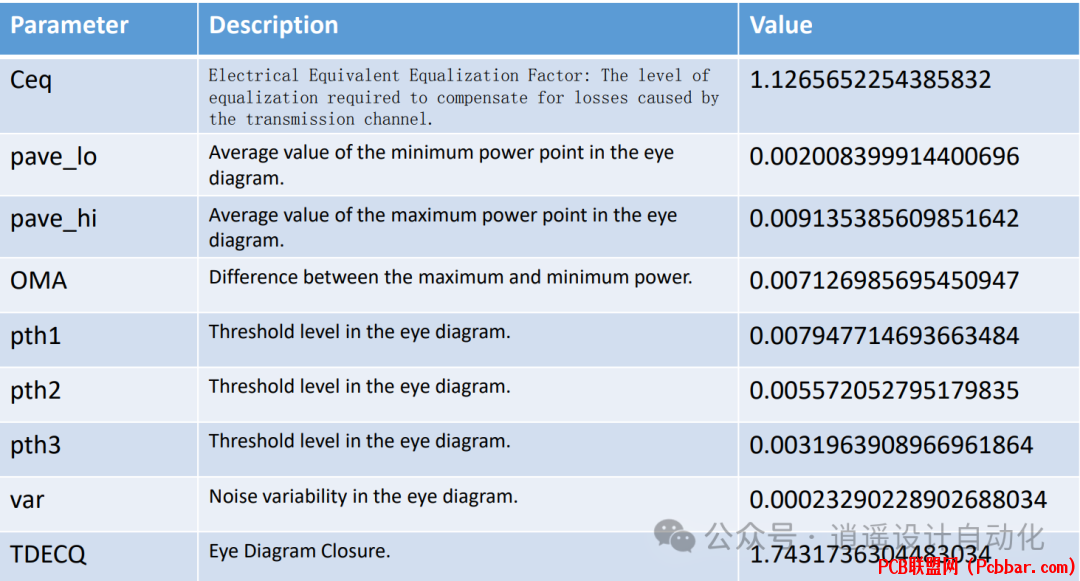

- Z6 K' q4 Z7 u4 d6 P. w* F* V表1 展示了 TDECQ 过程中测量的关键参数表格，包括参数描述和样本值号
让我们检查一些关键参数：

Ceq（电等效均衡因子）：这个参数表示补偿传输信道引起的损耗所需的均衡程度。较高的 Ceq 值表示需要更激进的均衡来改善信号质量。

OMA（光调制幅度）：计算为眼图中最大和最小功率水平之间的差值，OMA 提供了信号幅度范围的信息。pth1、pth2、pth3（阈值水平）：这三个眼图中的阈值水平用于在不同决策点分析信号，有助于在各种幅度水平上表征眼图开口和信号质量。var（噪声可变性）：这个参数量化眼图中存在的噪声，可能影响信号完整性和接收器性能。DECQ（眼图闭合）：最终的 TDECQ 值代表整体眼图闭合，考虑了所有前面提到的参数。较低的 TDECQ 值表示更好的信号质量，失真更少。[/ol]
解释 TDECQ 结果
在解释 TDECQ 结果时，需要考虑以下几点：

越低越好：较小的 TDECQ 值表示信号失真较小，眼图更开放，这对可靠通信是理想的。

标准合规性：许多行业标准为不同的数据速率和传输距离指定了最大允许的 TDECQ 值。确保测量的 TDECQ 在这些限制范围内。

相对比较：TDECQ 在比较不同发射机或评估系统变化对信号质量的影响时特别有用。

与其他指标的相关性：虽然 TDECQ 提供了宝贵的信息，但在进行全面系统评估时，应该与其他性能指标（如误码率（BER）和光信噪比（OSNR））一起考虑。[/ol]
2 }, @, U. A0 g. G; K; o结论TDECQ 已成为光纤通信工程师工具箱中不可或缺的工具。通过量化信号失真和眼图闭合的程度，TDECQ 使更准确地评估发射机性能和整体系统质量成为可能。随着数据速率不断提高和光网络变得更加复杂，像 TDECQ 这样的指标在确保可靠、高速通信方面的重要性不断增加。
( ~* h7 k1 p& h: f理解TDECQ 测量背后的原理，包括眼图的作用、信号处理技术和关键参数，使工程师能够对系统设计和优化做出明智决策。通过将 TDECQ 分析与其他性能指标结合使用，可以继续推动光通信技术的边界，实现更快、更可靠的数据传输。
- END -
