【喂到嘴边了的模块】害怕追新？LVGL8发布稳定性更新（附部署教程）

好玩的MATLAB


【说在前面的话】
LVGL的刚刚完成了对LVGL8的维护更新，发布了v8.3.5版。相对master分支上正在开发的LVGL9，该版本是一个吐血推荐的稳定版本：

它是 LVGL8 的维护性更新，API保持不变，只做了一些修修补补的工作

修复和更新了对众多GPU的支持，包括Arm-2D

NXP-PXP 和 NXP-VGLite部分重构了 STM32 DMA2D 的驱动
用LVGL做产品的小伙伴可以放心食用。


【如何获取 LVGL cmsis-pack】
1、用户可以通过LVGL在Github的仓库直接下载：

https://github.com/lvgl/lvgl/tree/release/v8.3/env_support/cmsis-pack
2、关注公众号【裸机思维】后，发送消息“LVGL”获取网盘链接。

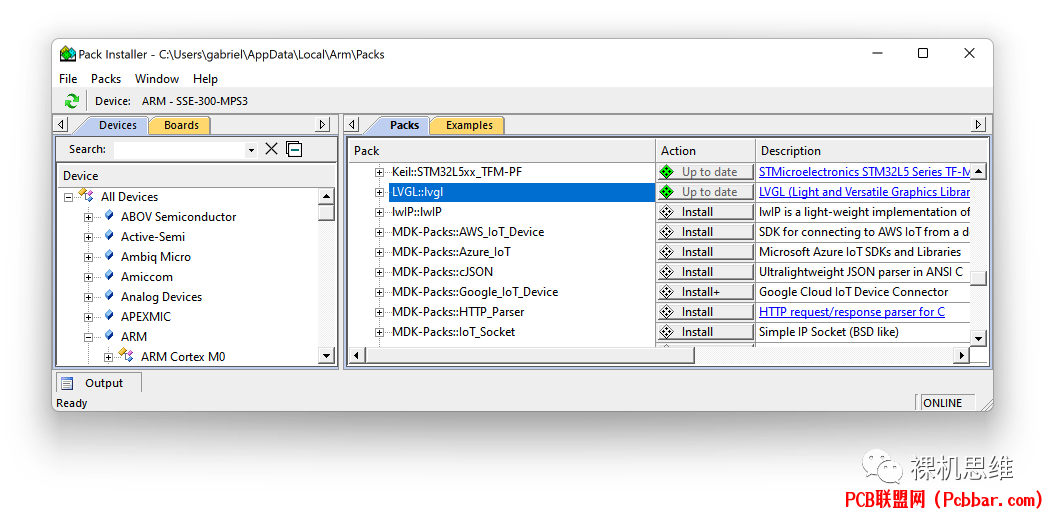

3、用户也直接通过MDK的Pack-Installer进行直接安装，就像lwIP那样：


无论采用哪种方法，一旦完成安装，以后就可以通过Pack-Installer来获取最新版本啦。

【如何在MDK中部署LVGL】

步骤一：配置RTE

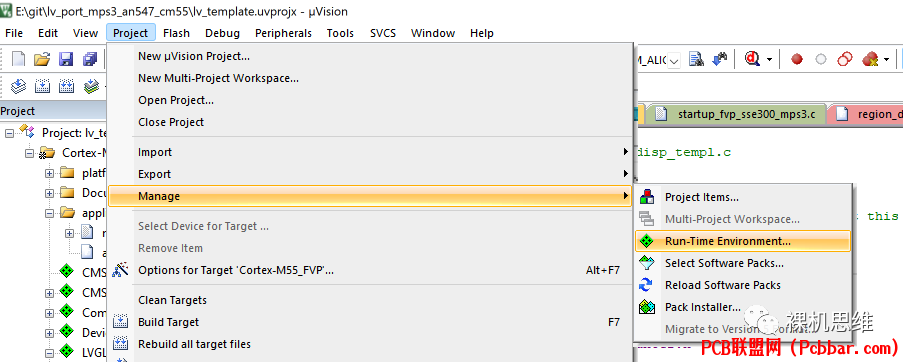

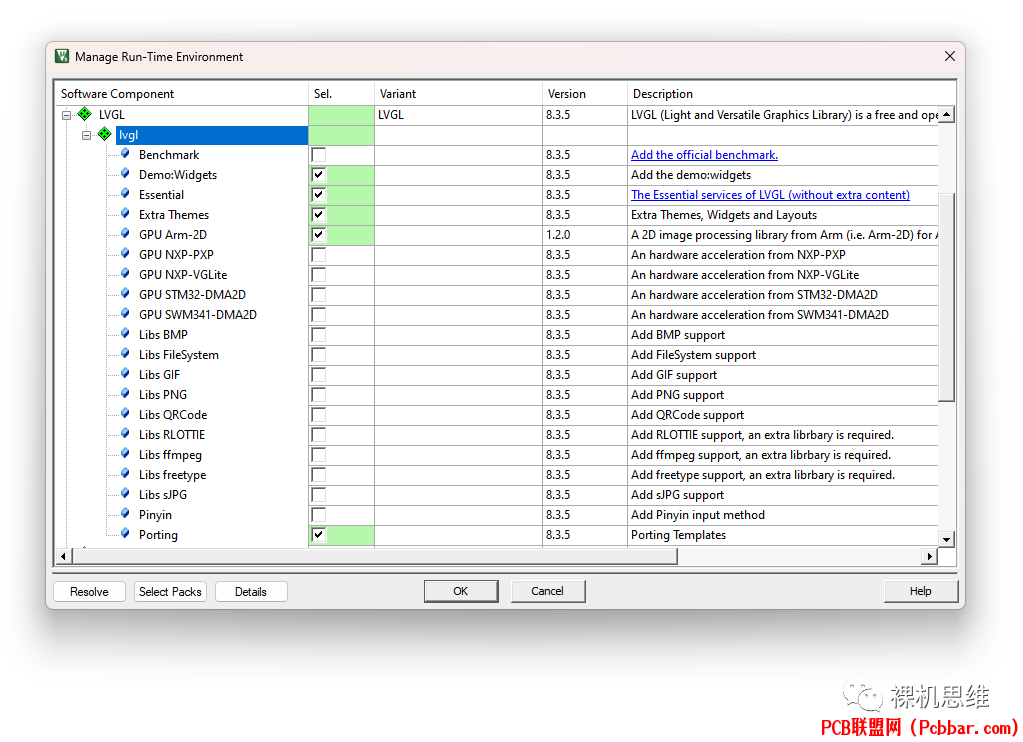

在MDK中通过菜单 Project->Manage->Run-Time Enviroment 打开RTE配置窗口：

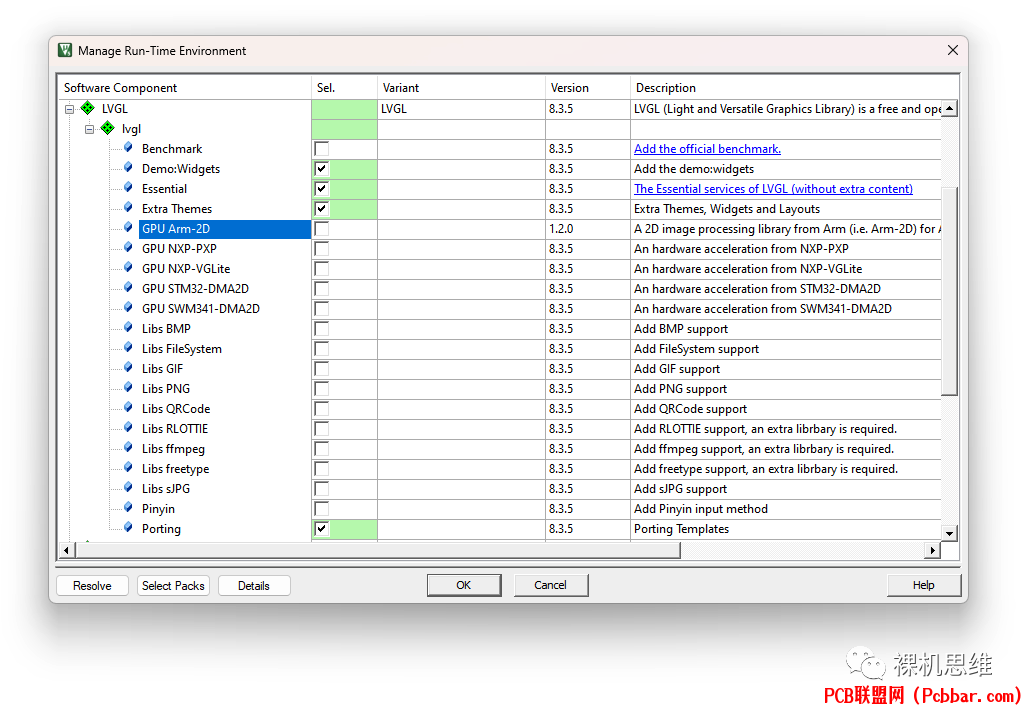

在RTE配置界面中找到LVGL，将其展开：


与其它平台下部署LVGL不同，cmsis-pack允许大家像点菜那样只将所需的模块（或者功能）加入到工程中。

注意，这里必点的是“Essential”，它是LVGL的核心服务。一般来说，为了使用LVGL所携带的丰富控件（Widgets），我们还需要选中“Extra Themes”。如果你是第一次为当前硬件平台进行LVGL移植，则非常推荐加点“Porting”——它会为你添加移植所需的模板，非常方便。

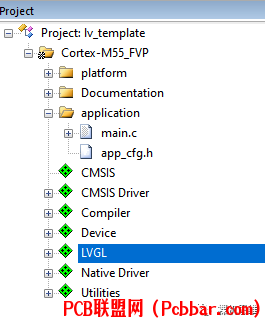

单击“OK”关闭RTE配置窗口，我们会看到LVGL已经被加入到工程列表中了：


此时，我们就已经可以成功编译了。


步骤二：配置LVGL

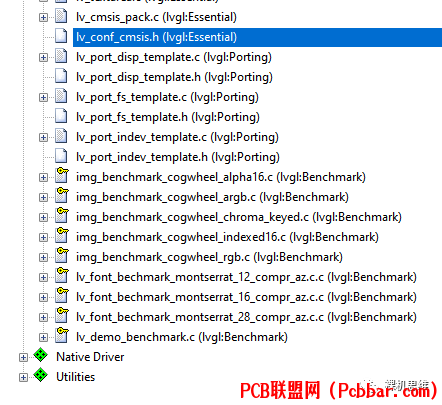

将LVGL展开，找到配置头文件 lv_conf_cmsis.h：


该文件其实就是LVGL官方移植文档中所提到的lv_conf.h，它是基于lv_conf_template.h 修改而来。值得说明的是，一些模块的开关宏都被删除了，例如：

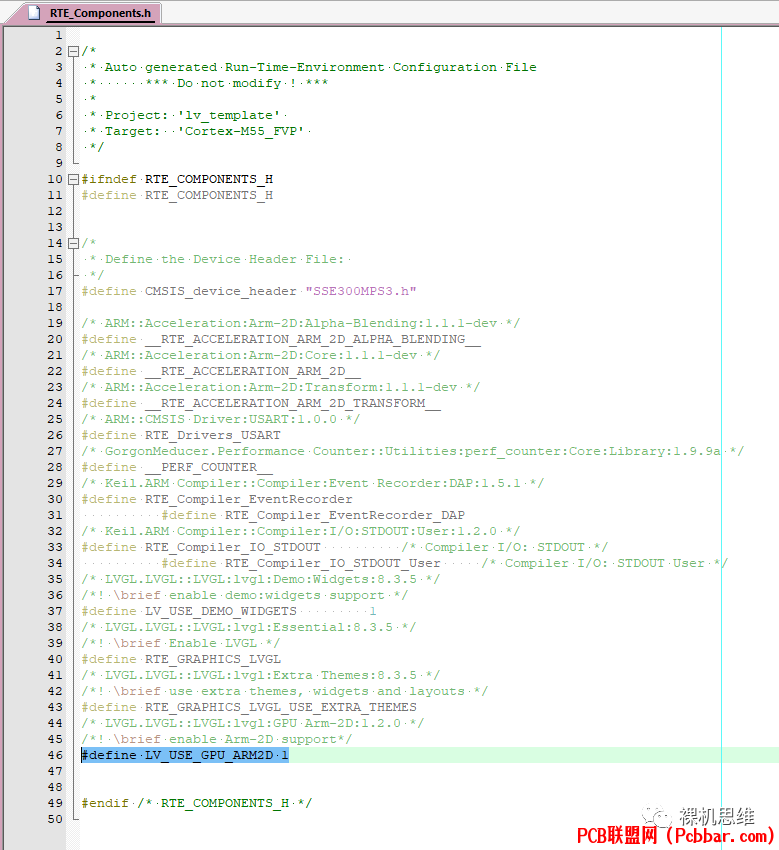

LV_USE_GPU_ARM2DLV_USE_GPU_STM32_DMA2DLV_USE_GPU_NXP_PXP……这是因为，当我们在RTE配置窗口中勾选对应选项时，cmsis-pack就会自动把对应的宏定义加入到 RTE_Components.h 里——换句话说，再也不用我们手动添加啦！



其它对LVGL的配置，请参考官方文档，这里就不再赘述。

步骤三：使用模板进行移植

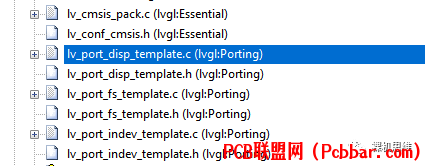

当我们在RTE中选择了porting模块后，三个移植模板会被加入到工程列表中。

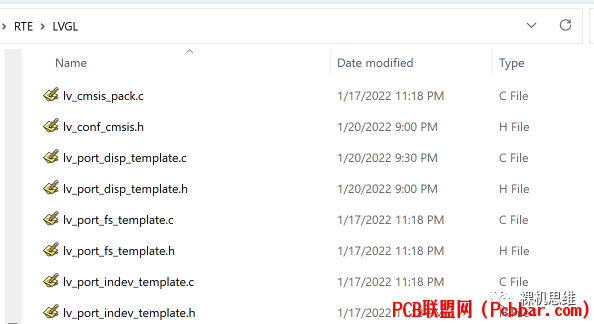

它们是可以编辑的，保存在当前工程的RTE/LVGL目录中。


这些模板极大的简化了我们的驱动移植过程，下面，我们将以lv_port_disp_template为例，为大家介绍这些模板的使用方法：

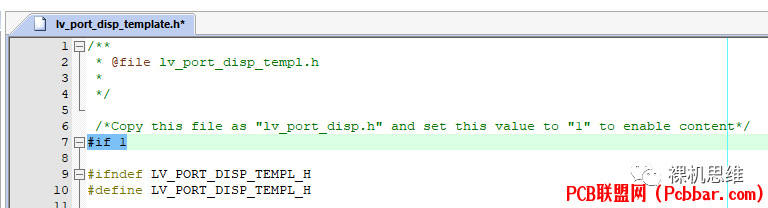

1、打开 lv_port_disp_template.h，将开头处 #if 0 修改为 #if 1，使整个头文件生效：

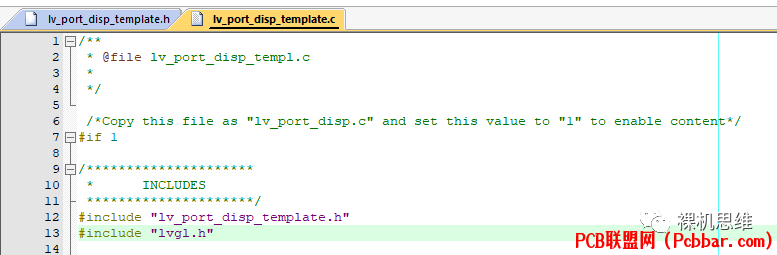

2、打开 lv_port_disp_template.c，将开头处 #if 0 修改为 #if 1，使整个远文件生效。

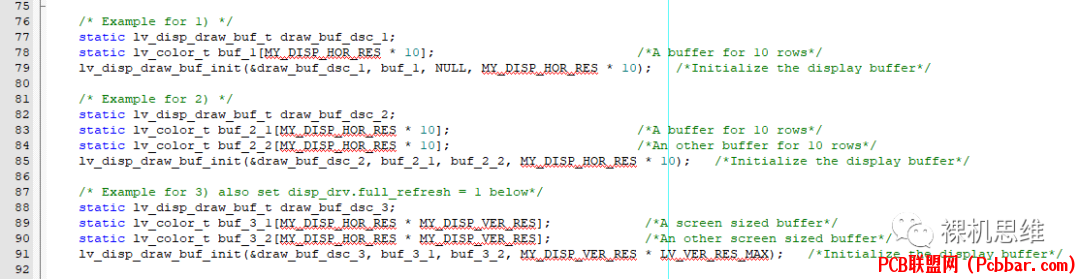

4、根据官方 porting 文档的指导，根据你的硬件实际情况，在三种缓冲模式中做出选择：


需要特别强调的是：如果你的系统没有 DMA或者替用户完成Frame Buffer刷新的专门LCD控制器，那么双缓冲其实是没有意义的（因为无论如何都是CPU在干活，因此不会比单缓冲模式有任何性能上的本质不同）。

5、找到 disp_init() 函数，并在其中添加LCD的初始化代码。 该函数会被 lv_port_disp_init() 调用。

6、找到 disp_flush()函数，并根据你的硬件实际情况，将其改写。比如这是使用 GLCD_DrawBitmap进行实现的参考代码：

/*Flush the content of the internal buffer the specific area on the display *You can use DMA or any hardware acceleration to do this operation in the background but *'lv_disp_flush_ready()' has to be called when finished.*/static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p){    if (disp_flush_enabled) {        GLCD_DrawBitmap(area->x1,               //!                        area->y1,               //!                        area->x2 - area->x1 + 1,    //!                        area->y2 - area->y1 + 1,    //!                        (const uint8_t *)color_p);    }    /*IMPORTANT!!!     *Inform the graphics library that you are ready with the flushing*/    lv_disp_flush_ready(disp_drv);}

GLCD_DrawBitmap 用于将给定的显示缓冲区刷新到LCD，其函数原型如下：

/**  \fn          int32_t GLCD_DrawBitmap (uint32_t x, uint32_t y, uint32_t width, uint32_t height, const uint8_t *bitmap)  \brief       Draw bitmap (bitmap from BMP file without header)  \param[in]   x      Start x position in pixels (0 = left corner)  \param[in]   y      Start y position in pixels (0 = upper corner)  \param[in]   width  Bitmap width in pixels  \param[in]   height Bitmap height in pixels  \param[in]   bitmap Bitmap data  \returns   - \b  0: function succeeded   - \b -1: function failed*/int32_t GLCD_DrawBitmap (uint32_t x,                          uint32_t y,                          uint32_t width,                          uint32_t height,                          const uint8_t *bitmap)

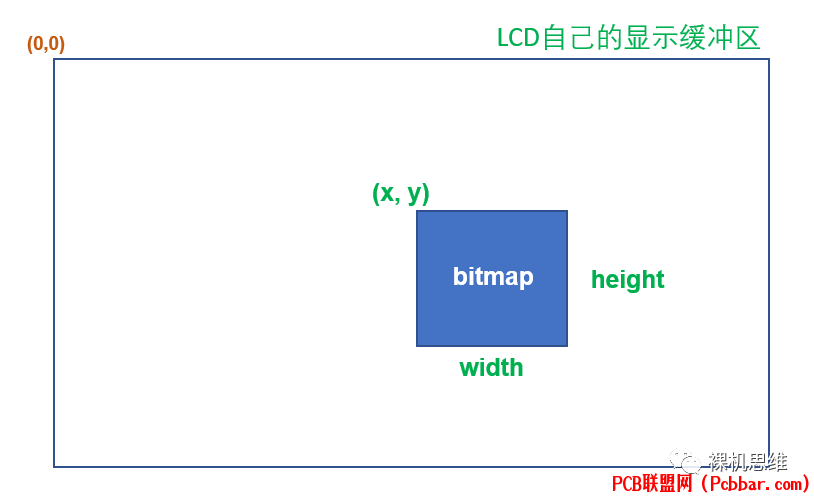

这里，5个参数之间的关系如下图所示：


简单来说，这个函数就是把 bitmap 指针所指向的“连续存储区域” 中保存的像素信息拷贝到LCD的一个指定矩形区域内，这一矩形区域由位置信息（x,y）和体积信息（width，height）共同确定。很多LCD都支持一个叫做“操作窗口”的概念，这里的窗口其实就是上图中的矩形区域——一旦你通过指令设置好了窗口，随后连续写入的像素就会被依次自动填充到指定的矩形区域内（而无需用户去考虑何时进行折行的问题）。
此外，如果你有幸使用带LCD控制器的芯片——LCD的显示缓冲区被直接映射到Cortex-M芯片的4GB地址空间中，则我们可以使用简单的存储器读写操作来实现上述函数，以STM32F746G-Discovery开发板为例：

//! STM32F746G-Discovery#define GLCD_WIDTH     480#define GLCD_HEIGHT    272
#define LCD_DB_ADDR   0xC0000000#define LCD_DB_PTR    ((volatile uint16_t *)LCD_DB_ADDR)
int32_t GLCD_DrawBitmap (uint32_t x,                          uint32_t y,                          uint32_t width,                          uint32_t height,                          const uint8_t *bitmap) {    volatile uint16_t *phwDes = LCD_DB_PTR + y * GLCD_WIDTH + x;    const uint16_t *phwSrc = (const uint16_t *)bitmap;    for (int_fast16_t i = 0; i         memcpy ((uint16_t *)phwDes, phwSrc, width * 2);        phwSrc += width;        phwDes += GLCD_WIDTH;    }
    return 0;}


7、在 main.c 中加入对 lv_port_disp_template.h 的引用：

#include "lv_port_disp_template.h"
8、在main()函数中对LVGL进行初始化：

int main(void){    ...    lv_init();    lv_port_disp_init();    ...    while(1) {            }   }至此，我们就完成了LVGL在MDK工程的部署。是不是特别简单？


【时间相关的移植】
根据官方移植文档的要求，我们实际上还需要处理两个问题：让 lvgl 知道从复位开始经历了多少毫秒
以差不多5ms为间隔，调用函数 lv_timer_handler() 来进行事件处理（包括刷新）

依据平台的不同，小伙伴们当然有自己的解决方案。这里，我推荐一个MDK环境下基于perf_counter的方案，它更通用，也更简单。关于它的使用文章，小伙伴可以参考《【喂到嘴边了的模块】超级嵌入式系统“性能/时间”工具箱》，这里就不再赘述。
步骤一：获取 perf_counter 的cmsis-pack
关注公众号【裸机思维】后，向后台发送关键字“perf_counter” 获取对应的cmsis-pack网盘链接。下载后安装。

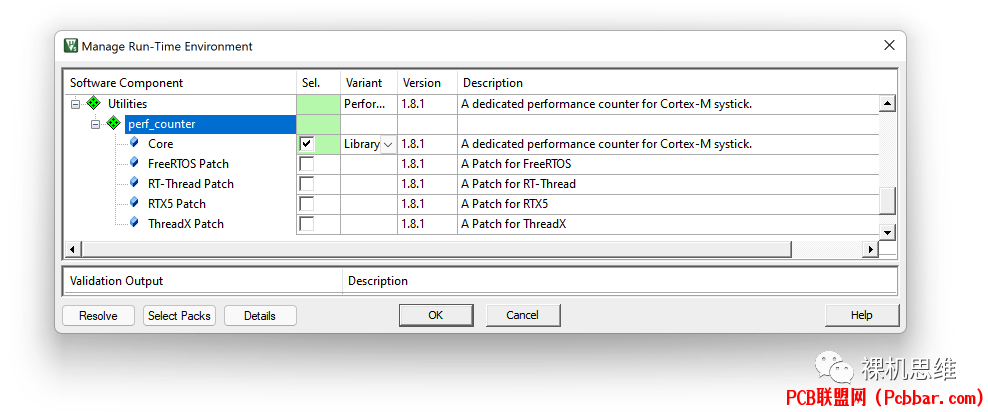

步骤二：在工程中部署 perf_counter打开RTE配置窗口，找到 Utilities 后展开，选中 perf_counter的 Core：


需要说明的是，无论你用不用操作系统，这里关于各类操作系统的 Patch 你即便不选择也能正常工作，不必担心。单击OK后即完成了部署。
在main()函数中初始化 perf_counter（别忘记添加对头文件 perf_counter.h 的包含）：

#include "perf_counter.h"
int main(void){    /* 配置 MCU 的系统时钟频率 */        /* 重要：更新 SystemCoreClock 变量 */    SystemCoreClockUpdate();         /* 初始化 perf_counter */    init_cycle_counter(true);    ...    while(1) {    }    ...}需要特别说明的是：

调用 init_cycle_counter() 之前，最好通过 SystemCoreClockUpdate() 来将当前的系统频率更新到关键全局变量 SystemCoreClock 上。你当然也可以自己用赋值语句来做，比如：

extern uint32_t SystemCoreClock;    SystemCoreClock = 72000000ul;  /* 72MHz */

如果你已经有应用或者RTOS占用了SysTick（一般都是这样），则应该将 true 传递给 init_cycle_counter() 作为参数——告诉 perf_counter SysTick已经被占用了；反之则应该传递 false，此时 perf_counter 会用最大值 0x00FFFFFF来初始化SysTick。



步骤三：更新超级循环
最新版本的LVGL为用户提供了一个全新的方式来周期性的刷新 LVGL任务函数：lv_timer_handler_run_in_period(毫秒数)。无论是裸机还是RTOS环境，你都可以简单的将其插入超级循环中——以指定的ms数为间隔刷新LVGL的任务函数，例如：

int main(void){    ...    lv_init();    lv_port_disp_init();    lv_port_indev_init();    ...    while(1) {        lv_timer_handler_run_in_period(LV_DISP_DEF_REFR_PERIOD);    }    }



【跑分从未如此简单】

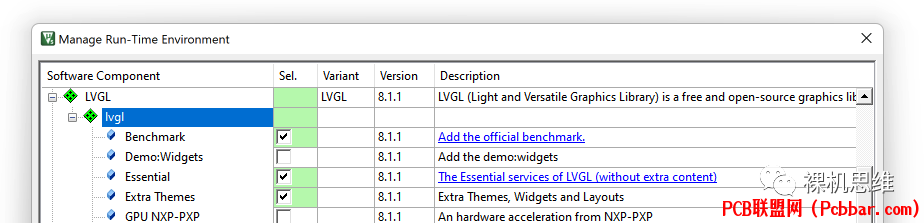

完成移植后，也许你会急于想知道当前环境下自己的平台能跑出怎样的帧率吧？别着急，LVGL的cmsis-pack已经为您最好了准备。打开RTE配置窗口，勾选benchmark：


在 main.c 中加入对 lv_demo_benchmark.h 的“间接”引用：

#include "demos/lv_demos.h"在 LVGL 初始化代码后，加入benchmark 无脑入口函数：

int main(void){    lv_init();    lv_port_disp_init();    #if LV_USE_DEMO_BENCHMARK    lv_demo_benchmark();#endif        while(1) {        lv_timer_handler_run_in_period(5);    }    }编译，运行，走起：


嗯…… Slow but common case……





最新的 benchmark 允许我们通过lv_demo_benchmark_set_finished_cb()注册一个回调函数——用于告知我们所有测试已经完成：

static void on_benchmark_finished(void){    }
int main(void){    lv_init();    lv_port_disp_init();    lv_port_indev_init();        lv_demo_benchmark_set_finished_cb(&on_benchmark_finished);    lv_demo_benchmark();    //lv_demo_benchmark_set_max_speed(true);        //lv_demo_benchmark_run_scene(43);      // run scene no 31
    while(1) {        lv_timer_handler();    }}
如果我们对具体某一个测试场景感兴趣，还可以在注释掉 lv_demo_benchmark()后通过函数 lv_demo_benchmark_run_scene() 来运行指定编号的场景。

【装逼从未如此简单】

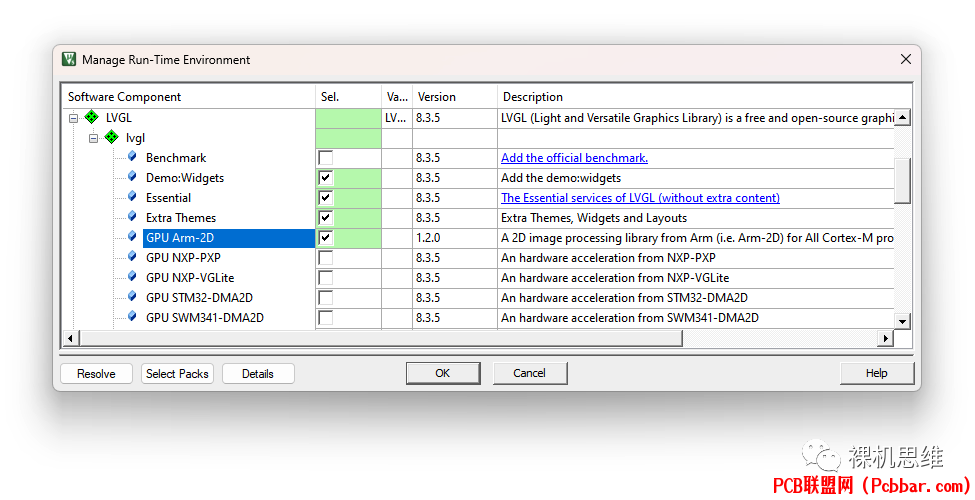

完成移植后，也许你“又”会急于想知道当前环境下自己的平台能跑出怎样的效果吧？（咦？为什么要说又？）别着急，LVGL的cmsis-pack已经为您最好了准备。打开RTE配置窗口，勾选 Demo:Widgets：


在 main.c 中加入对 lv_demo_widgets.h 的“间接”引用：

#include "demos/lv_demos.h"
在 LVGL 初始化代码后，加入 Demo Widgets 的无脑入口函数：

int main(void){
    lv_init();    lv_port_disp_init();    #if LV_USE_DEMO_BENCHMARK    lv_demo_benchmark();#endif    #if LV_USE_DEMO_WIDGETS    lv_demo_widgets();#endif
    while(1) {        lv_timer_handler_run_in_period(5);    }    }
需要特别注意的是：要跑这个Demo，Stack（栈）不能小于 4K，切记，切记！

编译，运行，走起：




【说在后面的话】
最后，对在MDK中用cmsis-pack来部署LVGL的过程感到好奇，但又想有个参考的小伙伴，可以关注下面这个开源项目（也是我负责维护的）：
https://github.com/lvgl/lv_port_an547_cm55_sim
按照readme的教程，你甚至不需要硬件就可以在MDK中免费模拟一个Arm开发板来跑LVGL。加之最近MDK为非商业应用场景提供了几乎没有什么限制的社区版，大家已经可以挺直腰板白嫖MDK啦。
此外，如果你是Raspberry Pi Pico的爱好者，还可以参考这个官方仓库（“又”是我维护的哦）：

https://github.com/lvgl/lv_port_raspberry_pi_pico_mdk
如果他对你有所帮助的话，还请赏赐个Star呀。
