离线式开关电源电路设计分享原理图+PCB+BOM

yxa · 发表于 2017-9-9 16:45:43

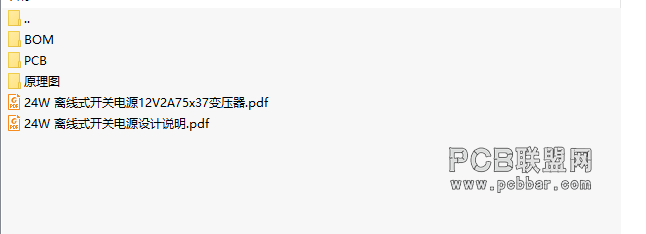

离线式开关电源电路设计分享原理图+PCB

基于离线式开关电源概述：
该充电器电源24W离线式开关电源基于东科芯片DK124芯片设计，DK124是一款离线式开关电源芯片，最大输出功率达到24W。
离线式开关电源设计不同于PWM控制器和外部分立功率MOS组合的解决方案，DK124内部集成了PWM控制器、700V功率管和初级峰值电流检测电路，并采用了可以省略辅助供电绕组的专利自供电技术，因此极大地简化了外围应用电路，减少了原件数量，电路尺寸和重量，特别适用于成本敏感的反激式开关电源。
基于DK124的24W离线式开关电源电路参数：
全电压输入85V—265V
内置700V高压功率管
内部集成了高压启动电路，无需外部启动电阻
内置16mS软启动电路
内置高低压功率补偿电路，使高低压最大输出功率保持一致
专利的自供电技术，无需外部辅助绕组供电
内置频率调制电路，简化了外围EMI设计成本
完整的过压、过温、过流、过载、输出开路/短路保护
基于DK124的24W离线式开关电源功率范围
输入电压 85-165V 185-265V 85-265V
最大输出功率 24W 24W 18W
基于DK124的24W离线式开关电源应用领域：
