最后一次课重难点

小飞哥玩嵌入式


  时光飞逝,转眼间已是最后一次课了>_


这次课我们讲解了直流稳压电源。



电子电路工作时都需要直流电源提供能量，电池因使用费用高,一般只用于低功耗便携式的仪器设备中。而更多的电路使用的是将工频交流电源变换成的直流稳压电源。

一般直流稳压电源由如下部分组成：
电源变压器
将交流电网220V的电压降压为所需要的交流电压值整流电路
将交流电转换为单方向脉动的直流电压滤波电路
脉动直流中的交流成分滤除，减少交流成分，增加直流成分稳压电路
采用负反馈技术，对整流后的直流电压进一步进行稳定


重点一 整流电路工作原理与参数计算


单相桥式整流电路是最基本的将交流转换为直流的电路，工作过程和输出的波形见如下视频：

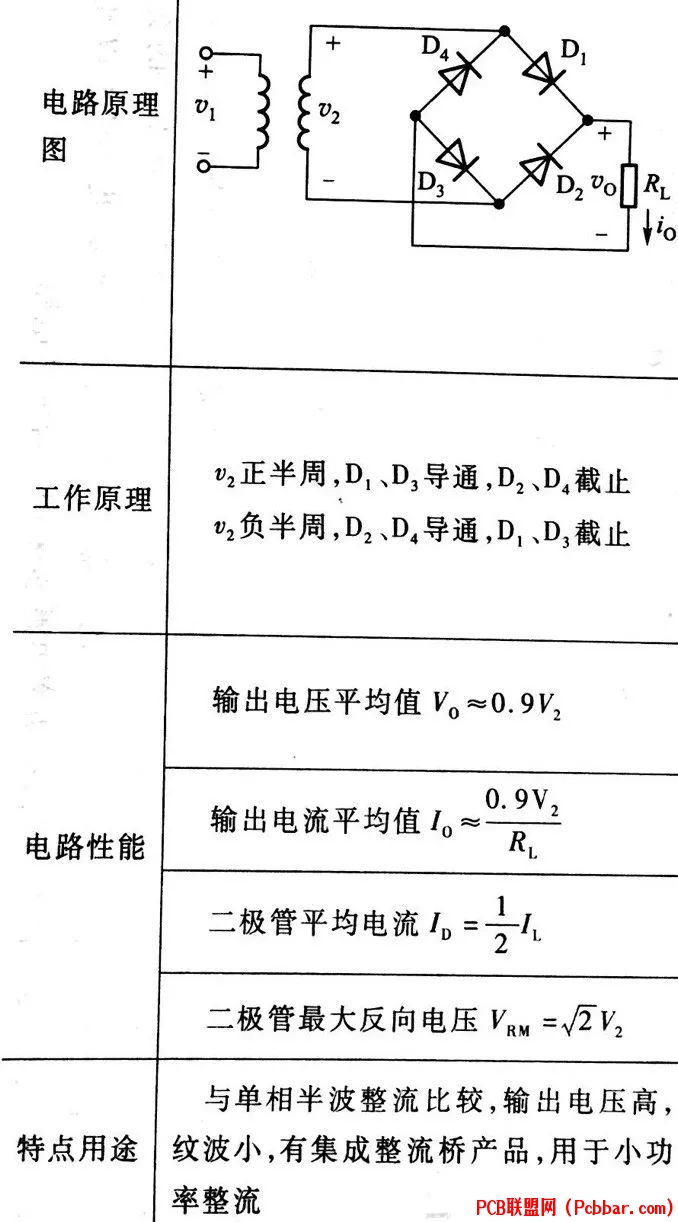

主要原理和特点归纳到下面的表格：

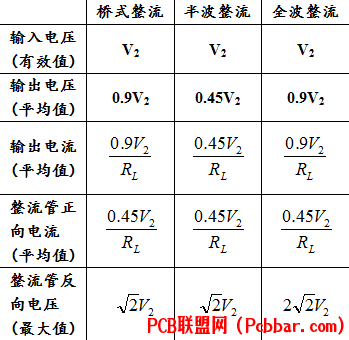

单相整流电路除桥式整流电路外, 还有单相半波和单相全波两种形式。三种整流电路的参数计算如下：


重点二 电容滤波工作原理和参数计算

   滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。在电容滤波电路中，只有在变压器二次电压大于输出电压时二极管才导通。
    在实际电路中选择RLC的值一般满足RLC≥（3～5）T/2。具体看如下视频,视频偶尔会冒出声音,注意避让(ノ￣▽￣)

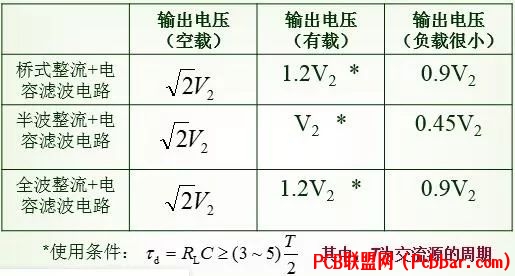

参数计算整理到如下表格：



重点三  稳压管稳压电路      硅稳压二极管稳压电路是利用稳压二极管的反向击穿特性稳压的，由于反向特性陡直，因此较大的电流变化，只会引起较小的电压变化。


要使电路正常工作，稳压管的电流要在一定范围之内，即在Izmin和Izmax之间。

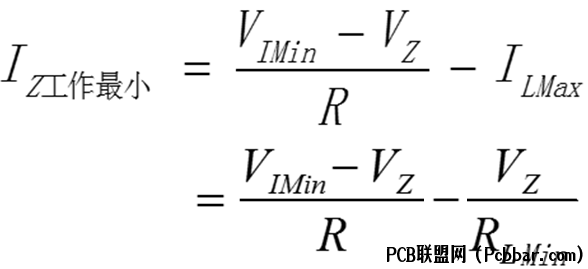

当输入电压最小、负载电流最大时，流过稳压二极管的电流最小。

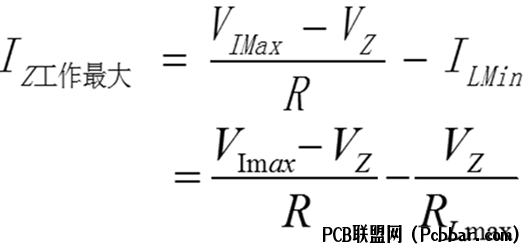

当输入电压最大、负载电流最小时，流过稳压二极管的电流最大。


稳压二极管在使用时，一定要串入限流电阻，不能使它的功耗超过规定值，否则会造成损坏哟！(*?ω?)


重点四 串联反馈式稳压电路      典型的串联反馈式稳压电路，由基准电压、比较放大、调整、取样几个部分组成。


输出电压调节范围：


具体的稳压过程看视频吧



重点五 三端集成稳压器      三端集成稳压器按工作情况分为固定稳压器和可调试稳压器两种。固定式三端稳压器有正电压输出（78××）和负电压输出（79××）两种，其内部电路就是串联型稳压电路。
固定式正电压输出三端集成稳压器的一般应用电路连接如下图：


1端口是输入端，2端口是公共端，3端口是输出端。
按输出电流可分为：1.5A(78××)、0.5A(78M××)、0.1A(78L××)3种；
输出信号后面的两个数字表示输出电压值。78××的输出电压分别为5V、6V、9V、12V、15V、18V、24V等7种。
比如78M05表示输出电压5V，输出电流为0.5A。
和78××系列对应的有79××系列，它输出为负电压，如7912表示输出电压为-12V，输出电流为1.5A。

     有些场合需要扩大输出电压的调节范围，因此有了三端可调式集成稳压器。它有一个调整端adj。结构图如下：



例题来啦


例 1





例 2电路如图所示，若已知电网电压为220V， VI=22V， VZ=8V， IZ=10mA， IZmax=80mA，RL的变化范围为200~400Ω，电网电压允许波动±10%，求V2以及限流电阻R的取值范围。

解：





听说有的小伙伴一学期都没做过抢答题，太遗憾了，最后再给一次机会吧，真的是最后一次了，真的。?????

看到有同学在备考QQ群里“黑“老师，那就.....再来一题吧(???)



哈~~这学期的抢答到此结束~(@^_^@)~


亲爱的小伙伴们
不知不觉重难点跟着大家走过了每一节课！
借电影中苗老师的寄语:
不是在最好的时光遇见你们，而是遇见你们才有了最好的时光……
预祝大家考试顺利! ?(?> ?
