Hi,亲爱的小伙伴们。最近忽冷忽热的天气是不是刷新了大家对季节的认知呢?天气虽然变化多端,但是小电始终是充满着热情。接下来的两次栏目,小电将带大家学习数电中常用的虚拟仪器。总共有四个:频率计数器、字信号发生器、逻辑转换仪和逻辑分析仪。今天小电将带大家学习前两个,快快准备好小板凳吧(*?▽?*)



1



频率计数器
频率计数器主要用于测量信号的频率、周期、相位,以及脉冲信号的上升沿和下降沿。它的图标和面板如下图所示。



    图标只有一个仪器输入端,用来连接电路的输出信号哦~




面板的相关选项如下:
测量(Measurement)选项



    用于测量频率,单击后会显示测量信号的频率值~



    用于测量周期,单击后会显示测量信号的周期值~



    用于测量正/负半周的持续时间,单击后显示两个时间~



    用于测量上升沿/下降沿的时间,单击后显示两个时间~
灵敏度(Sensitivity)选项
    用于设置灵敏度,注意接入信号的有效值只有大于灵敏度设置的值时,仪器才开始测量~
触发电平(Trigger Level)选项
    用于设置触发电平值,同样接入信号需要大于触发电平才能进行测量~
缓变信号(Slow change signal)选项
    用于动态显示接入信号的频率、周期、正/负半周持续时间和上升沿/下降沿的时间~
2

字信号发生器
字信号发生器是一个通用的数字激励元编辑器,可以产生32位同步数字信号。在数字电路的测试中应用非常灵活。字信号发生器图标和面板如下图所示。



    上图为字信号发生器的图标,它的左侧有0~15共16个端子,右侧有16~31共16个端子,它们是字信号发生器所产生32位数字信号的输出端。字信号发生器图标的底部有两个端子,其中R端子为准备好的备用信号输入端,T端子为外触发信号输入端。



    上图为字信号发生器的面板,它的相关选项如下:

Controls区
用于设置字信号发生器输出信号的格式。



    表示字信号发生器在设置好的初始值和终止值之间周而复始地输出信号~



    表示字信号发生器从初始值开始,逐条输出直至终止值~



    表示每单击鼠标左键一次就输出一个字信号



    重新设置,返回默认参数

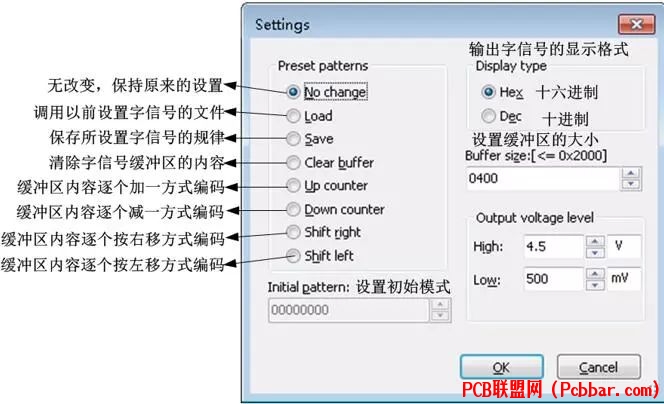

    单击此按钮,会弹出下图所示的对话框~



    该对话框主要用于设置和保存字信号变化的规律或调用以前字信号变化规律的文件~
Display区
用于选择字信号的显示形式。
Hex
    字信号缓冲区内的字信号以十六进制数显示
Dec
    字信号缓冲区的字信号以十进制数显示
Binary
    字信号缓冲区内的字信号以二进制数显示
ASC II
    字信号缓冲区内的字信号以ASC II码显示
Trigger区
用于选择触发的方式。
Internal
选择内部触发方式。字信号的输出受输出方式按钮 “Cycle”、 “Burst”、 “Step” 的控制;
External
选择外部触发方式。必须外接触发信号,只有外触发脉冲信号到来时才输出字信号。



    两个按钮分别表示选择上升沿触发,还是选择下降沿触发。
Frequency区
用于设置字信号输出时钟的频率
字信号编辑显示区

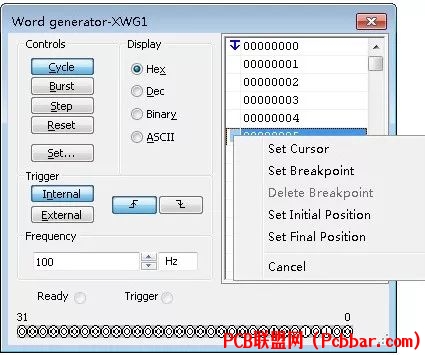

    该区位于面板最右侧,32位字信号以8位十六进制形式显示在该区,单击其中一个信号可以实现定位和改写,选中某一个字信号并单击鼠标右键,在弹出的控制字输出菜单中可以对该字信号进行设置~
Set Cursor



    设置字信号发生器开始输出字信号的起点。单击此命令出现如上图所示的光标,表示从光标位置开始输出字信号。
Set Breakpoint

表示在当前位置设置一个中断点。单击此命令出现如上图所示的光标,表示输出到光标位置会中断。
Delete Breakpoint
删除当前位置原来设置的中断点。
Set Initial Position
表示在当前位置设置一个循环字信号的初始值。
Set Final Position
表示在当前位置设置一个循环字信号的终止值。
当字信号发生器发送字信号时,输出的每一位值都会在字信号发生器面板的底部显示出来哦。
    以上就是今天的全部内容啦,咱们下一期介绍逻辑转换仪和逻辑分析仪,下一期看完,就再也不用自己化简逻辑表达式了,期待一下,五一后不见不散哦~
