这节课重点讲解了新的功能电路——差分放大电路。上课时 频频接收到讲台下各位小伙伴们茫然和无辜的小眼神，应该是有点小难了。…(﹂_﹂)…
只希望今晚的推送能抚慰一下大家受伤的小心灵
???(●˙?˙●)???
差分放大电路是利用特性相同的两管组成对称电路，使其互相补偿来抑制直接耦合电路的温度漂移的现象，可以说它是以成倍的元器件为代价，来换取低温漂的效果。
重点一
理解差模信号和共模信号

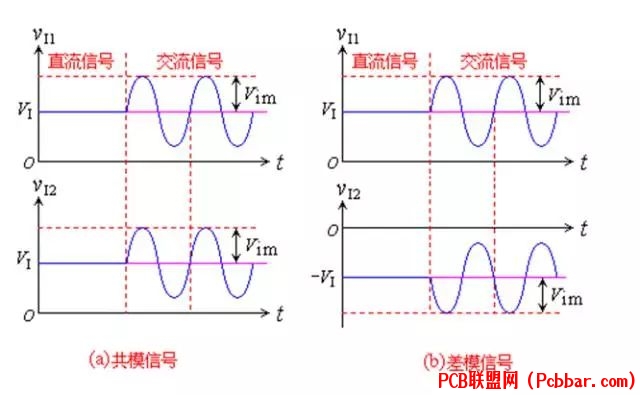

差模信号是指在两个输入端加上幅度相等，极性相反的信号；
共模信号是指在两个输入端加上幅度相等，极性相同的信号。
差分放大电路仅对差模信号具有放大能力，对共模信号是起抑制作用。
视频了解一下
重点二
长尾式差放静态工作点
公共发射级带着Re的差放就叫做长尾式差分放大电路。这种差放的静态工作点突破口就是尾部这公共电阻。
以下图为例来说明

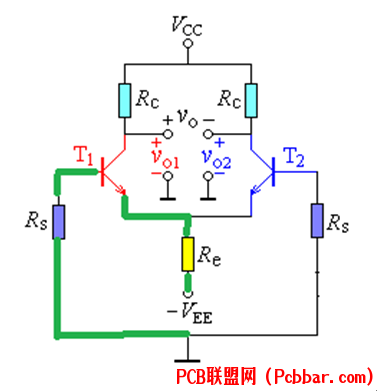

静态时将输入vi1和vi2都接地了，因此重点看下图加粗的回路，列回路方程，得到IB就是静态的突破口。

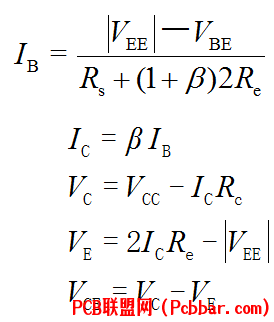

注意IE和IC近似相等，就不做区分，而且两管完全对称，求出一个就是求出两个管子的静态喽。直接出结果:
同样可以通过下面视频了解差放的引出，以及静态的计算。
重点三
差放的差模分析和共模分析
首先，差模分析和共模分析都属于交流分析，这时一定记得把直流信号接地处理。
其次，差模分析和共模分析对尾部Re的处理是不一样的。
差模分析时尾部的Re上是没有电流通过的，于是差模的等效电路中没有Re；
共模分析时尾部的Re上流过两倍的射级电流，因此当把它折算到单管射级上时是要变成两倍Re。
最后，差放能抑制零漂的根本原因就是尾部的Re!!!

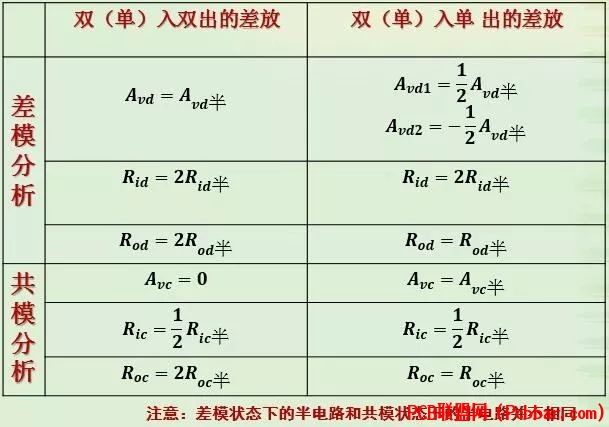

差放的交流分析最重要的是记住各技术指标和半个电路的关系 。推送送板书福利啦 (〃^ω^)，上课没认真听的童鞋，一定拿好小本本记录喽
有了小本本，差模分析和共模分析的关键就变成那半电路的绘制了。拿前面的 图 1练练手吧?(?????)?

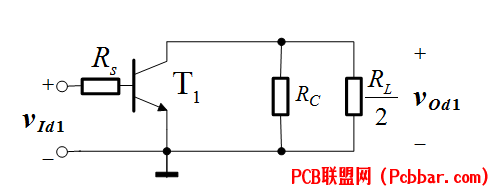

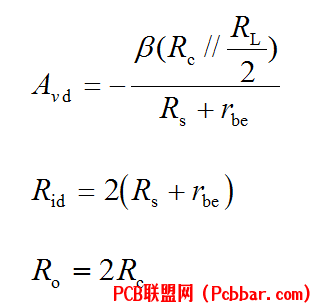

图1电路的差模分析的半电路如下：

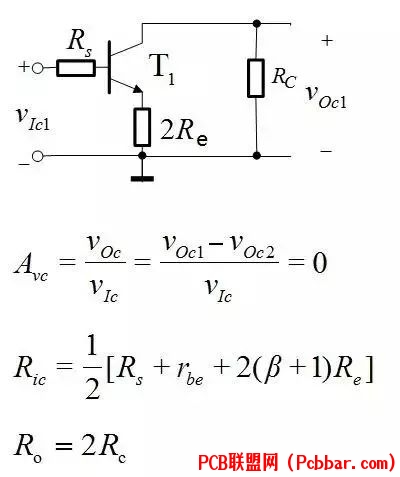

共模分析时的半个电路如下：
再来个栗子
先来一波判断题抢答
留言区里给出√×就行(。＿ 。） ?＿
为了便于大家更好的了解差放的性能，给爱学习的小伙伴增加一道操作题?(?????)?：
使用Multisim绘制下图，输入端分别取如下信号，观察Q1管子集电极的电压值。
（1）取V3有效值为20mV，V4有效值为10mV的交流信号；
（2）将V3有效值改为10mV,V4=0；
（3）将V3、V4有效值均改为15mV；
（4）将V3和V4改为直流电源，V3=20mV,
V4=10mV（这时电压表得用直流档观察）。
问题：观察到哪几次结果是一样的？
