     这次课讲解了放大电路的频率特性。前面费尽心思求解的电压增益在这节课中突然变成了频率的函数，是因为原来讨论的放大器是默认在通频带内，而这节课讨论的是放大器对全频段信号的响应能力。


重点一 认识中频区和截止频率

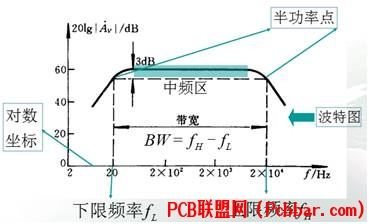

放大器在中频区的电压增益最大，当电压增益为最大值的0.707倍（此时电压增益是倍数为单位），或是电压增益下降3分贝（此时电压增益是分贝为单位）时，所对应的频率就是截止频率，靠近低频区的称为下限截止频率，靠近高频区的称为上限截止频率。



这里注意一下电压增益分贝值的定义：
    电压增益是输出电压与输入电压的比值，是以倍数为单位。Av=|Vo/Vi|。
    转换为分贝为单位时：Av(dB)=20lg|Av|


如果电压增益增加了一倍，那么分贝值会增加多少dB呢？
留言区里等你们答案哦

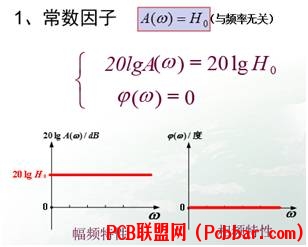

重点二 波特图绘制这一定是重点中的重点，每年必考的题目！！！先掌握四种因子的波特图：








剩余的事情就是各个因子波特图的代数和了。看几道往年的考题吧。

1  1


答案如下


2


答案如下


    每年的题居然神一般地相似呀。不过大家还是要小心计算哦。


难点


共射放大电路的低频响应和高频响应    共射放大电路在全频段内的小信号等效电路如下：

    在低频区中：要考虑耦合电容和旁路电容对放大器指标的影响，晶体管的结电容在低频区更可以视为交流开路

    在高频区中：要考虑晶体管结电容对放大器指标的影响，耦合电容和旁路电容可以视为交流短路

“     这部分我们上课时讲得很快，期末考试详细的解答过程并不做具体要求，但对于将来考研的同学还是要认真对待，有些985高校很喜欢出放大器低频响应和高频响应的计算哦。
”
