我是老温，一名热爱学习的嵌入式工程师! q5 O( u9 x) E, _, c+ b
关注我，一起变得更加优秀！
5 e! D' k( i) u+ ]( z; X前段时间，我在网上看到有某些科技爱好者，拆解了多款大疆无人机的嵌入式主板和电调板，里面的PCB板子形状以及元器件的布局，确实让人感到惊艳，关于拆解相关的文章，可以点击以下链接。) L- i3 n/ T7 @% V, {2 u9 U" [) y
* O/ }" w0 ?; y# T0 G" y2 N
拆开多款大疆无人机主控，电调板，欣赏电路板，一次看个够！% i& B0 k4 X' o6 G4 f
7 v' v$ X. D5 F3 N0 v
9 n$ f" Q B1 @2 j( o+ f1 J7 O |
' Y5 o* n1 Y+ h& i7 _% R1 ]1 B赛灵思 ZYNQ-XC7Z045 主控
+ r0 F8 U" s, j7 s# C j
4 t" F6 }# o( z; \这么多高性能的处理器和存储器芯片，到底是怎么“塞”在一块小面积的 PCB 电路板上面，并且还能实现这么多功能的？+ ^8 U! ?# d3 u5 l1 F
5 i% j, O! r9 ^( p- \* T/ l+ _3 V
作为一名充满好奇心的业余非专业嵌入式工程师，平时也不少跟硬件电路打交道，于是，我开始扒拉那些关于印刷电路板（Printed Circuit Board，简称 PCB）鲜为人知的发展历史。
. r P( i- e# M; k# R6 C4 U7 j
7 o4 ^3 M1 l8 F# s; r( A& X9 e一、PCB 出现之前
4 M7 F, E* d/ b0 ]- r' _
, y8 ]' F, J. P+ C& Y! z在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。
1 K8 t; ^7 A( j& t- Q& J4 ^: ]" _) ?9 {# y3 G/ d9 a* U
5 ]0 P/ H' K$ _; C7 g4 ~史前时代的电路设计# ~: E2 T- K2 K
9 n& L3 W* j8 |7 D+ C# m8 I: A
二、第一块 PCB 的诞生
) p" J8 E, u. x) q$ l$ L/ Y1 r9 [. d& }% j U/ J3 h: `
1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。( O @2 g* m2 p3 e3 X2 z9 \* R
* Z! D$ ~2 c+ |, [, L Z) T
( g9 Z3 c2 m2 [" q1 ]6 I6 ~; u历史上第一块 PCB 电路
& T9 |, B5 H9 U6 `! ^9 S/ T
( J0 T3 b+ |0 M+ l后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。, I# m+ `) A* `: I1 n; f
/ X& S. r# r) @1 Z4 b r
三、高多层 PCB 的问世9 U" T1 G, o/ \& a1 {1 g+ R. Z7 {/ F* U
. a, ^3 V- X5 G2 z: G) {
二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。$ e; U0 K5 c2 F u) s# B) I
0 K# R( I2 X* i% u# Z我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。) G/ l% I, I l- E2 U8 B3 q9 S( t# u: @
9 Q0 i) p/ I4 f: g. K3 X; \: m5 V
: l8 l+ N7 f% x( A. E
20世纪60年代的多层 PCB
! ?. `# O- m D$ y5 l4 N; c5 W+ A4 S
四、高多层PCB的发展! V/ F7 ]6 z3 U" R* K
" u4 E m1 F! ^& @: X7 R; n! e$ ]二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。# ^( c9 s4 p' r4 n, D
/ q j+ }9 [& r; R二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。
" n+ U8 L. v0 {8 F+ m* }8 ]! p! U. e; X# Q* D' u
时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。" N* ?5 X5 A$ |( a, V
! r7 T3 D( g5 L
$ G- ~. {0 m& F4 oiPhone15 主板射频板部分
) s9 Y. x; S+ ?$ v* m" w3 o* Q( M( T5 C& Q( f+ b- O% K
四、高多层板的打样与制造' b$ m* v2 Z! S* A- d5 `
我在2013年刚刚入行电子开发的时候，少不了捣鼓各种简单的数字电路，那时候的双层PCB打样也不便宜，一款小面积的双层PCB打样就要50块钱，而且还不包邮。（那时候，洞洞板真是个好东西！）/ r. D2 |) [8 Y5 u
) e' L, Y; C2 ]0 T5 |- H" c
) h1 A ]: f7 n- Q1 [# j

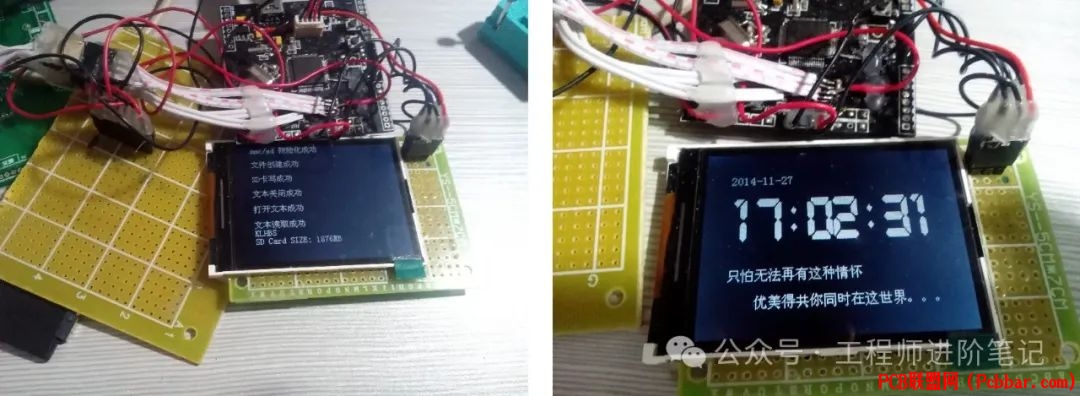

用洞洞板搭建的简陋电路
5 M2 ^1 G9 c1 ^( O4 M3 _6 f

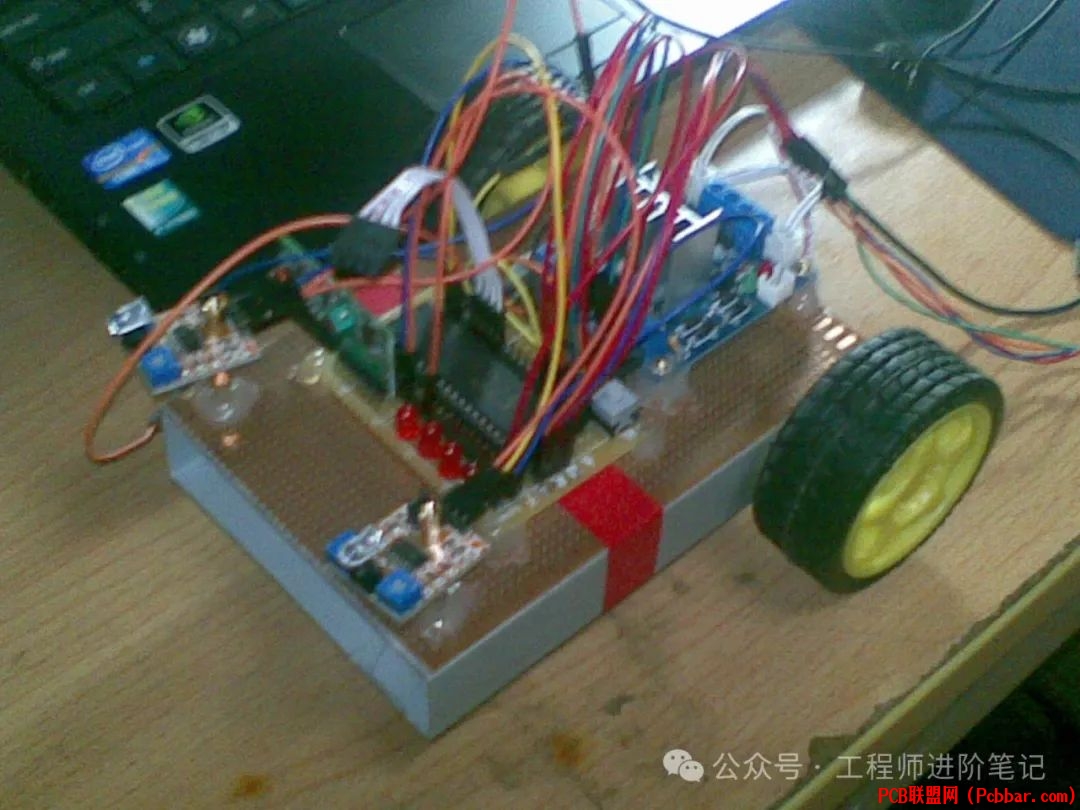

- H J) R# C7 V% e4 l$ a$ I十几年前的洞洞板避障小车1 q2 Q9 ^# L. o2 C
如今，现代PCB技术的发展已经让硬件产业链各个环节的成本降低了不少，其中一个典型案例，就是嘉立创在前几年推出的PCB免费打样，当时还引起了PCb制板行业的价格内卷，毫无疑问，受益的肯定是广大客户。
: h3 w; ? S0 q/ M: S0 `（我记得当时一天内接到四五家PCB板厂的注册邀请电话，大量送免费打样券）
. _; v7 w, {$ Q嘉立创的免费打样是从双层板起步的，后来逐渐升级到4层、6层沉金板免费打样，这种让利幅度，可以让所有智能硬件开发者轻松获得高质量的PCB打样服务。
D h3 D' m1 O( H! Z! d# v, R/ z（我当然不会错过这种好事儿~
' t! W9 U- y3 P
" ^* O( I- |- H( X8 v' W
）
7 V4 d! \7 [; ]0 ^8 q4 T- g8 C
, ?' B$ z( }! ^

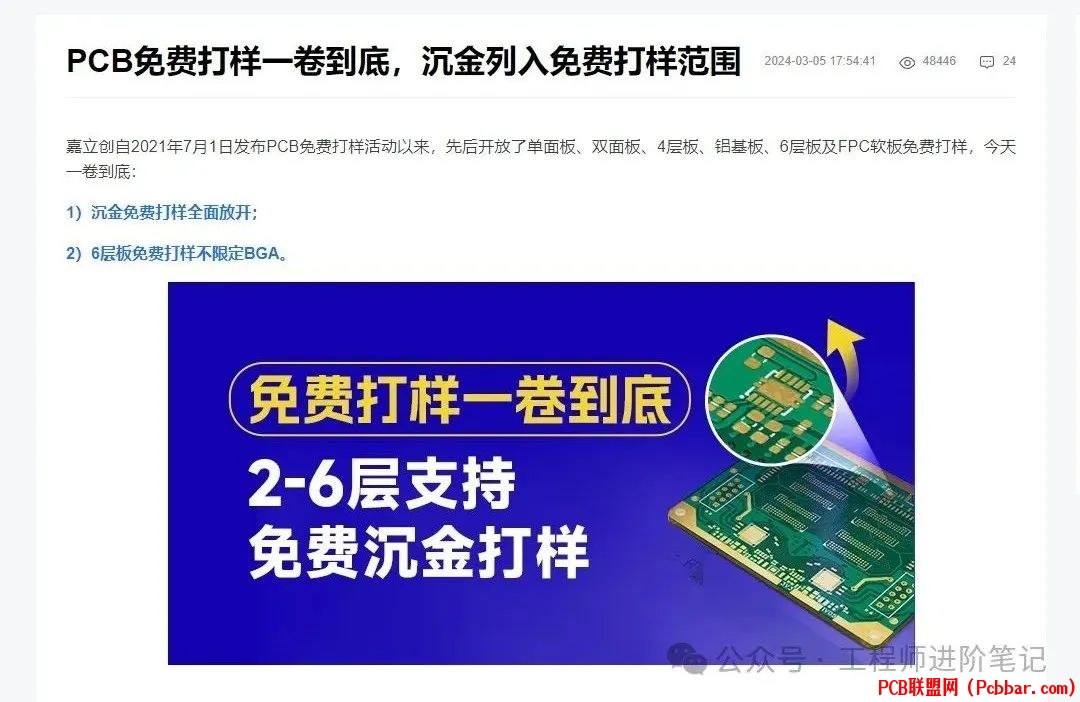

% e7 x5 w. e0 S- O+ r3 q; S' E嘉立创官网公告5 J: S' a1 W) W2 `
$ ?) e* I5 [" R1 \5 x6 L

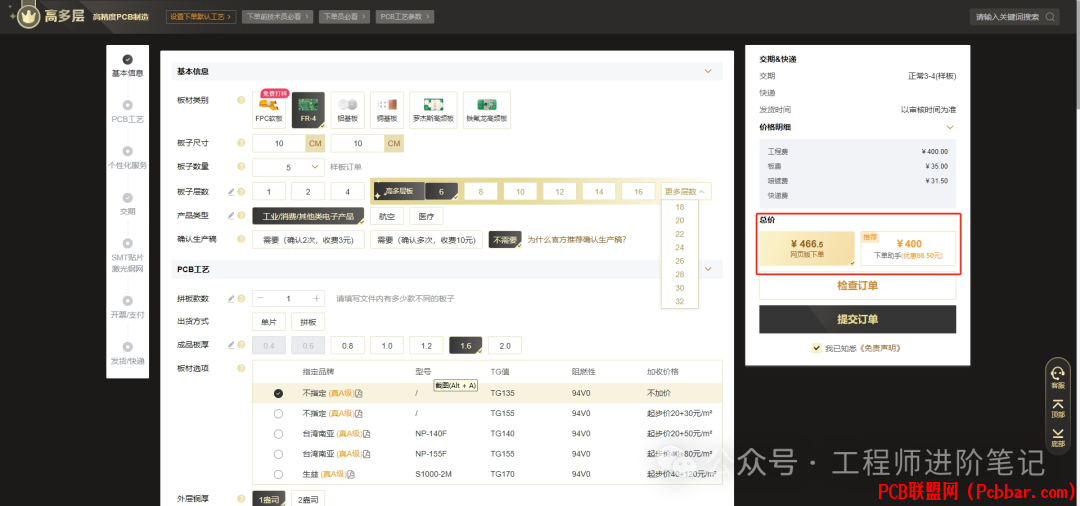

六层PCB打样要花 400 块钱5 j) s6 g) g6 P$ b1 \. l& X
之所以选择嘉立创进行PCB打样，主要是因为嘉立创的服务体系做得很完善，不仅仅能提供PCB打样，还可以提供PCB-layout，物料采购，smt贴片，3D外壳制作等等一整套产业链服务，无疑是为经常跟智能硬件打交道的嵌入式工程师，提供了很大的帮助。: y- d/ q& ]2 ?% k; F3 z# R+ f

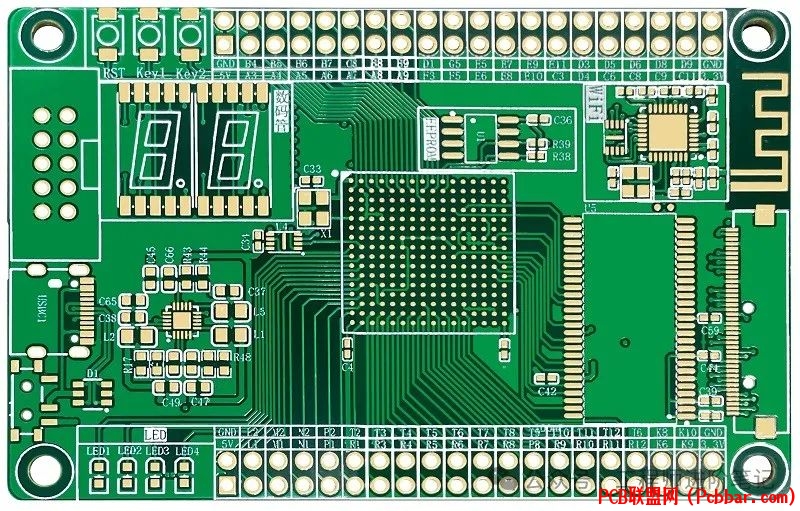

最近，嘉立创还搞出了高多层板统一默认盘中孔，把沉金厚度提高到2u"，并且不限定你的PCB板子上面是否有BGA封装芯片，一起来欣赏一下高多层PCB的盘中孔和加厚沉金工艺吧~
, C* Z5 A. h A [9 R+ \, M
r7 p% s- u: m! F* @+ ^& n9 W
* b: K4 S$ w4 {! v# H" K. ~! z5 {
+ v$ j2 k" p2 _" o& Z( ?4 U6 O$ N1 ?( j
8 g3 d3 q# n& J7 G T$ g) a8 U1 a
5 j7 Z3 A( E7 u
图片来源：嘉立创官网
7 @- f7 |: c |( w: z) b四、高多层板的未来发展 t* G# E) i9 B* Z# Z6 i
从早期的单双面电路，发展到如今的高多层板，PCB 制作工艺的演变推进为现代智能硬件行业带来了无限的想象空间。
$ Q" x7 V# s# J. B# B8 v
" k/ k" ^; \, a5 Z不久的将来，无论是AI大模型算力卡、具身智能机器人，还是自动驾驶以及航天工业，这些科技领域的发展都将会大大依赖于高多层PCB的支持。
4 S8 U; h% L% u3 I& V* g3 r" \0 v3 D; S$ G
这不仅仅是嘉立创继续努力深耕的方向，也是所有科技创新者的共同愿景和期盼。9 G# h4 C) H. Y' U8 g, C
# i2 ] Y9 T3 I! u/ |$ E" |/ h$ J+ r
1 l1 F$ K+ z3 m, H3 U |# B图片来源：网络5 S8 `% f7 t' ^% E, F% n; P0 R/ x) r
-END-% X8 J. W% y( y% d0 }3 @
往期推荐：点击图片即可跳转阅读' d# ]+ q# G9 s: e; s! V
) j* O+ a- b! j4 _+ [* y; s3 W , K( A- b9 V6 Z
% T6 x1 g ^1 Y4 P: @) V
% A/ @. A4 k1 j# o3 Y: Z/ q
* m L, V6 y+ D% v! g
) y+ J8 N: H0 Z- k/ ]6 }5 i I
嵌入式 C 语言的自我修养0 h2 }( K v6 Q* X
: ^9 b0 k" c; f. \3 B, ] B& L
0 \3 o3 T6 U( d3 r- m1 R! V. I
& c' M. a0 t- Q4 T
- ~2 {5 s3 \$ ^; g2 f& b
! @7 A" O% J! ]# F
+ z5 ]( X: ~8 f" t7 f 被 char 类型的变量坑惨了！1 _8 E' l5 V" t0 A! o0 J2 y
3 ~, o {# ^. N. v8 E$ z
5 a! ?' r' n5 y" { $ V7 B m& L+ s& }3 D4 d
( {- I$ T& G) m& C 9 [* }$ R8 o5 b1 ?, r
嵌入式 C 语言知识点，动态变长数组
1 F, _- T) c& O( H/ _我是老温，一名热爱学习的嵌入式工程师5 t' H0 O& l5 \* F+ i/ g
关注我，一起变得更加优秀！ |
