引言
3 H  p2 k4 O) k. H: O8 u随着硅晶体管缩放接近极限，研究人员正在探索新技术以继续提高处理器性能和效率。有前途的方向是使用片上光学网络（也称为光学片上网络或光学NoC）来替代传统的电气互连。与电气网络相比，光学NoC在带宽、延迟和功耗方面具有潜在优势。然而，有效管理光学NoC的功耗带来了新的挑战[1]。
: b  G: S+ \* q# P  X/ e3 l- q, q1 z
本文将探讨用于最小化光学NoC静态功耗的激光调制方案。我们将介绍基于网络活动动态调制激光功率的关键概念、架构和预测技术。
& ^* ^4 T9 ]6 k

背景
光学NoC使用光来传输芯片上组件之间的数据。基本构建模块包括：
" n% G& o' `/ r2 ?7 a

激光器：光源，可以是片外或片上

调制器：将电信号转换为光信号

波导：在芯片上引导光

光电探测器：将光信号转换回电信号
: e; V/ d: a( N' w
6 B- C  z" @$ ^  c) L9 v光传输本身非常高效，但产生光的激光器消耗大量功率。一个关键挑战是光子不能像电荷那样容易存储。这意味着激光器通常需要持续供电，即使不主动传输数据时也是如此。这种静态功耗可能占光学NoC总功耗的80-90%。
: p0 z/ e% g, C# ^
1 p& c. m1 R% E1 A# ]* n1 D: g; l8 O6 G为解决这个问题，研究人员开发了激光调制方案，旨在根据预测的网络活动动态调整激光功率。一般方法包括：
0 }1 n9 x1 [  q1 W0 K

监控网络活动指标

预测未来活动

相应调整激光功率

重新配置网络

: L. e7 L7 ^" V  ?/ M让我们看看为不同类型处理器提出的一些具体方案。

5 g- t! r2 h5 N, n# f4 ~多核CPU设计中的激光调制方案
  S# e0 J2 `& R8 Z' Y( ^" XProbe
最早提出的激光调制方案之一是Probe。使用64核架构，核心分组为4x4块。每个块都有专用的片外激光器，可以使用单写多读（SWMR）总线广播消息。
% x9 h* m  N- ~9 ~* ?- k
Probe根据链路利用率和缓冲区利用率指标预测未来活动。使用两种类型的预测器：

用于低流量变化：过去和当前利用率的加权平均

用于高变化：由利用率水平索引的模式历史表
[/ol]
1 [2 V" i" ]! C0 E. D2 u' ~2 r锦标赛预测器根据最近的准确性在两者之间选择。

5 w$ F3 u2 J* N) P" m5 f* a- H5 fColdBus
ColdBus采用不同的方法，基于L1缓存未命中预测活动。关键洞察是在共享内存系统中，大部分网络流量来自L1未命中。
/ J2 M7 x9 u( C" ^2 x9 W0 ~) I
7 W7 M2 \" c8 O$ p/ s% v. F& x使用类似于分支预测器的基于PC的预测器来识别可能导致未命中的指令。然后，一个时期预测器估计这些未命中何时发生。

; r4 g3 f; y: z+ R' g) g' [ColdBus还引入了一个"额外波导"，为需要的站点提供应急功率。

PShaRe
PShaRe在之前工作的基础上有几个关键创新：

一致性和非一致性流量的独立网络

基于神经网络的非线性预测器

站点之间的功率共享

重用浪费的光功率进行热调谐
[/ol]
0 N3 ]' ^( _( V( w) X" h图1显示了整体架构：
/ X% \2 z, P- Y" P# E5 C

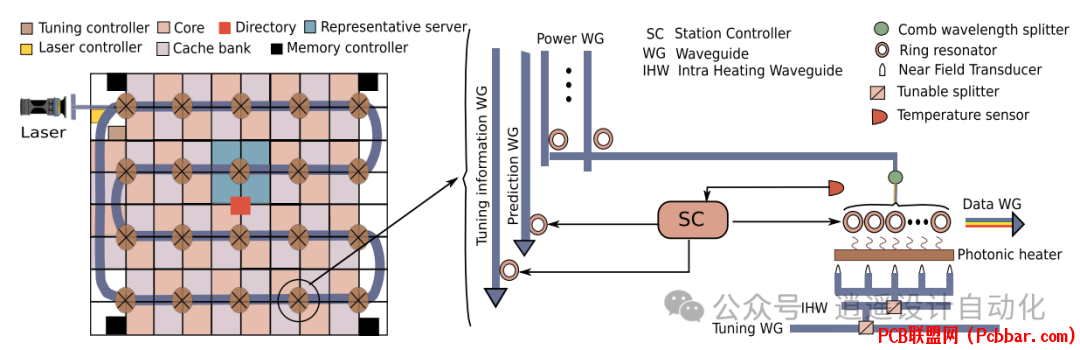

7 X& R% ^& i6 k7 [* Y图1：PShaRe架构，显示连接光学站点的功率和数据波导。
! r3 j9 K) E% u# c+ {( w* \
神经网络预测器使用14个性能计数器输入，对每个站点在下一个时期的活动进行二元预测。

BigBus
对于非常大的核心数（500+），需要像BigBus这样的设计。BigBus使用分层架构，将块簇组成更大的单元。
, b' Y$ y% F5 R6 q: O& }
图2说明了BigBus设计：
1 G2 f7 A9 d2 G2 O9 _/ [


' O* Y: a& r. P- d# g图2：BigBus架构，显示由蛇形光链路连接的核心和缓存库的分层组织。
0 C5 a& @! x, H; `* Q: F' u
BigBus使用两阶段预测过程：

每个站点根据等待时间和待处理事件决定是否增加/减少令牌

激光控制器将当前预测与历史数据结合
7 |, N* r2 z  l' j9 a0 @[/ol]
& s- I8 o+ B) Y/ F# T0 R" o这允许在当前条件的响应性和稳定性之间取得平衡。
& }3 B5 r8 Q& X7 f$ j& `

3 Q; ~8 j; \  B' L+ _多插槽系统（MULTI-SOCKET SYSTEMS）中的激光调制方案
" _, _) r8 v7 \对于像服务器这样的多芯片系统，像Nuplet这样的设计将光网络扩展到插槽之间。Nuplet同时使用片内和片间光网络。
3 Q1 v' z1 ~7 u, \
+ O+ b2 m& D# S" k2 z/ w2 O片间预测机制旨在确定要流通的仲裁令牌数量。它考虑：

发送到片间光学站（ICOS）的消息

ICOS队列中的待处理事件
[/ol]
6 K9 L! y( a4 m) L: Z3 E& w功率请求表（PRT）存储历史令牌计数。预测将PRT值与当前流量趋势和队列状态结合。

GPU设计中的激光调制方案
由于GPU侧重于内存带宽而非延迟，因此带来了独特的挑战。GPUOpt设计将光学NoC适配于GPU架构。
3 g$ }) X; M' G' K  ?1 B- X
图3显示了GPUOpt的整体架构：
! y, G/ ~# \) ]9 w# {$ o6 W
- W- _5 M. w0 @! b( I9 `


! {* N! K" c$ t* G" u$ ~" y图3：GPU光学NoC的架构，显示由光网络连接的SM和LLC集群。

GPUOpt对流式多处理器（SM）站点和最后级缓存（LLC）站点使用不同的预测机制：
1. SM站点使用基于以下因素的受限预测器（Restr_Pred）：
4 T" b- X! C( @3 W% @, c

接收的消息

发送的消息

等待时间
) O# m8 F- w8 i2 I( F5 P, y
( O( T( T+ u7 J. z2. LLC站点使用考虑以下因素的灵活预测器（Flex_Pred）：
3 v4 H; ]; S5 w

接收的消息

发送的消息

待处理事件

激光控制器将这些预测结合起来，确定整体功率需求。

8 v. M7 |: h# O
. w* P2 W* T% S% |' z& r2 R5 y关键概念和趋势
虽然具体方案各不相同，但一些共同主题和最佳实践浮现出来：
  e3 Z/ i2 X- ~1 ]  \
1.将时间划分为固定时期进行预测和重新配置
* f7 \0 v7 h) n. R2. 使用多个输入指标：

网络利用率

缓冲区占用率

缓存未命中率

指令类型

待处理事件
3. 将当前指标与历史数据结合
4. 使用非线性预测函数（如神经网络）捕捉复杂关系
- j- \# y/ @& X/ k- z5. 对不同流量类型进行单独预测（如一致性与非一致性）
, N9 C# v( x  y2 J+ _/ B2 V2 K6. 分层设计以实现可扩展性
1 d+ ]' x8 j0 W8 q% d7. 尽可能重用未使用的光功率
8. 为特定架构经验性地调整预测参数
/ Z! l( n) J, ^  l
  P5 d2 t# n. G- k% T  p4 r" q图4说明了有效激光调制可能带来的功率节省：
4 H& M2 }; a, L9 r
2 F- P; N) y2 T# C" i6 T  w


图4：ideal、Probe和ColdBus方案在各种基准测试中的相对激光功耗。


未来方向
随着光学NoC从研究转向实际实施，可以期待这些技术的进一步完善。方向包括：
1 W& x; }2 v* b( d  f1 A

用于更准确预测的机器学习技术

与应用层知识的集成

在运行时调整参数的自适应方案

考虑电气和光网络的整体优化

针对新兴工作负载（如AI加速）的专门化
7 J* b3 O; }9 I. t

结论
5 w4 L" T3 F  X" U, d有效的激光调制对实现光学片上网络的潜在优势非常重要。通过准确预测网络活动并相应调整激光功率，可以在保持性能的同时最小化静态功耗。随着处理器架构继续发展，激光调制方案需要适应新的设计约束和流量模式。该领域的持续研究有望为未来计算系统解锁新的能效水平。
