引言2 D( r! p5 _5 ^$ i( |- `
半导体行业长期依赖技术路线图来指导其发展并促进合作。这一传统始于1993年的美国国家半导体技术路线图(NTRS),后来演变为国际半导体技术路线图(ITRS)。如今,随着进入半导体技术的新时代,异构集成路线图(HIR)成为焦点,应对将多样化组件集成到统一系统中的挑战和机遇[1]。3 P6 k% k! ?3 s4 i7 s! T# X


6 P1 i! C2 i+ \

& N* o* G' V4 }! n6 C/ P9 j# L* Y

* ?; B9 h/ a. ?# m技术路线图的演变
! r/ c' R& w. k5 t4 S半导体技术路线图的旅程始于戈登·摩尔博士在德克萨斯州欧文组织的一次富有远见的研讨会。这次活动汇集了179位技术专家,共同创造了行业未来的愿景。1993年发布的NTRS成为第一个开源半导体技术路线图。8 {4 L% }. g( p) }


2 s7 ~% d2 c9 ~* m* ^

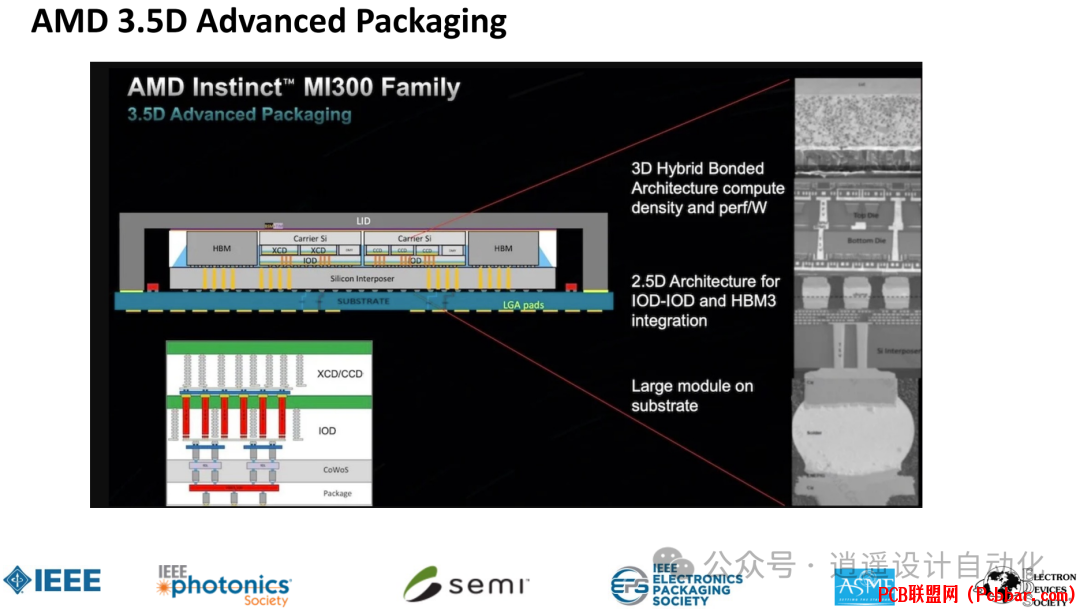

图1:展示AMD的3.5D 封装  A# s( X- {/ S/ j0 X+ J2 z

( K0 A4 H; c# {* g9 M随着行业全球化,NTRS扩展为包括国际合作的ITRS,始于1998年。这项全球努力持续到2016年,ITRS的最后一版发布。认识到持续合作的重要性,ITRS的异构集成团队决定继续推进路线图工作,聚焦于摩尔定律进展的下一个时代和电子技术复兴。
* @( v% o# p. M( w' w$ d/ R7 E* V" V* C& r- o. B' P3 W
理解异构集成* w! U( Z7 c9 ~5 j! R0 z% [& u; ?: o4 f
异构集成指将不同组件组装成更高级系统。这种方法包括多个方面:
  • 材料:集成具有不同特性的材料。
  • 组件类型:结合集成电路、光电子技术、微机电系统和传感器。
  • 线路类型:整合DRAM、Serdes、逻辑、射频和电源线路。
  • 硅节点:集成来自不同工艺技术的组件。
  • 键合和互连方法:利用各种技术连接组件。& c: q) l4 I. v' o6 E; Z
    [/ol]2 h& C  _$ W$ F7 z7 ?0 i  S
    : d5 s( P1 z' I4 `& ~


    4 e: H" n# M6 ]# K& O5 \
    图2:展示了复杂的异构集成例子,显示多个Chiplet堆叠在有源中间层上。+ Y- q! T3 I: K& ]4 D$ ^4 y
    # N" W# Y3 ^: ?
    HIR涵盖广泛主题,组织成几个关键领域:
  • 集成过程
  • 异构集成组件
  • 系统和市场应用
  • 跨领域主题( r* [- ?% D0 C( f4 Q
    [/ol]% P- r( G$ l9 e, y8 y
    这些领域进一步分为23个章节,涵盖从单芯片集成到新兴研究材料和安全考虑的各个方面。) I. j0 b" Z+ ^+ {4 v; m



    7 W$ W% w' J1 P* Y( ?图3:显示异构集成路线图的结构,展示其各个章节和重点领域。
    0 O9 I) [3 g  e. D
    & U7 f+ ~( I0 `: X# q9 @8 |! h异构集成的挑战和机遇
    ; @# @/ j+ I! h随着行业向更复杂的集成系统发展,新的挑战出现。最关键的领域之一是可靠性。异构集成引入了新的多尺度芯片封装相互作用和多物理失效模式,需要解决。
    2 H" |; X& `% I' q* E; |+ t4 L  ~3 `  J


    3 L: ^; ~% N) W  T% t' A
    图4:显示异构集成系统的可靠性浴盆曲线,说明多个竞争性失效模式。$ y0 e% \3 n/ h0 s7 `& \  ~) e

    ' I3 ]9 f& V5 O: I' x: j' Q为应对这些挑战,行业正在开发新的方法来管理可靠性。这些方法结合了自下而上的物理模型和自上而下的大数据分析。目标是创建"数字孪生"——物理系统的虚拟表示,可以预测和管理产品整个生命周期的可靠性。
    " H8 s" J5 `$ H% [! G- ?" Q# Y3 ^) S; r9 r4 n& C) M' q  l2 K$ I

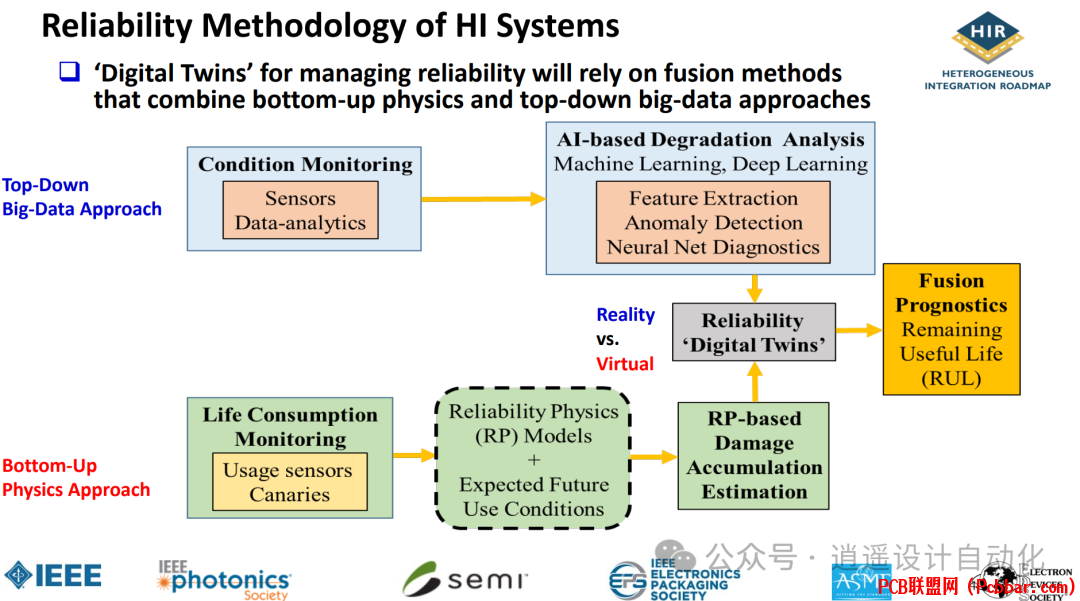

    + D) I" i" O( L图5:展示了管理可靠性的"数字孪生"概念,显示自下而上和自上而下方法的融合。
    $ O1 X2 W# ?0 m( T2 f2 a6 t' l% K. }4 f% _9 K' q
    HIR概述了未来15年可靠性进展的路线图:
  • 1-5年:开发多物理融合方法用于可靠性保证,结合基于物理和机器学习的工具。
  • 5-10年:为下一代稳健HI系统的协同设计和预测健康管理(PHM)创建融合方法,关注容错和弹性设计。
  • 10-15年:发展到具有集成自主生命周期管理能力的智能、自适应和可重构产品,包括自我认知和自我修复系统。
    $ G9 ~+ B# k) l  v) P[/ol]& E: {0 W4 I2 L- l: p5 D
    热管理:关键挑战
    + z  P8 n- p" U随着系统集成度越来越高,热管理变得越来越重要。HIR确定了热技术进步的几个关键领域:
  • 热界面材料:开发更高效的材料用于组件间的热传递。
  • 高性能计算多芯片模块的系统热限制:推动高性能计算应用的冷却边界。
  • 嵌入式液体冷却:探索芯片和芯片堆叠的先进冷却技术。
  • 先进热材料:研究具有优异热性能的新材料。
  • 热机械建模:开发更好的工具来预测和管理异构系统中的热应力。: N' _: ]8 s' E# `& T& W# T) Y
    [/ol]
    ! j' Q" J+ A* I1 d* S, o# C: Q* z1 B5 u2 L. I$ y, N: l6 M



    7 f, R" p) Q3 E3 G$ b# r  B- }图6:概述了异构集成的先进热技术和研究领域。
    1 z# r5 P0 f2 j- i
    ' L, b+ ]% R4 d1 J, {3 [8 O$ J: O协同设计:整体方法  t) K. a6 b# V+ `7 A8 q8 Y
    为充分实现异构集成的潜力,协同设计方法不可或缺。这种方法同时考虑系统设计的各个方面,包括:
  • 布局和布线
  • 架构
  • 电磁和电气考虑
  • 热管理
  • 智能材料
  • 测试和可靠性
  • 机械考虑
    . `. \* D. R5 r% r  L[/ol]  T1 k/ i9 G" b$ g7 x: L" c
    8 ~# ^; r' r& g* `5 k* ]



    7 Z& ~  h: z- n  V% A7 V* H( y/ Y. d) N+ [9 {' W' L


    7 g. t$ N/ p5 ?$ p
    图7:显示多尺度和多物理芯片封装相互作用(CPI)流程,说明异构集成中协同设计的复杂性。( e& M% h6 S$ M! N

    . J( r6 X$ B7 f5 _协同设计方法需要大量基础设施和研究支持。大学在通过研究和人才培养推动该领域发展方面发挥关键作用。此外,开源工具和行业标准等共享资源对促进合作和创新极为重要。
    # n! ~# {+ M* l! P0 S( w& T: r8 M4 b8 e# n( [, Z! K$ K

    7 ^4 s2 C4 T( ]8 G5 J. t结论
    4 G" @3 j4 @/ ^% q% o异构集成代表半导体技术的新前沿。通过结合多样化的组件和技术,可以提供高性能和功能。然而,这种方法也在设计、制造和可靠性方面带来新的挑战。% H' [; f4 V2 }2 k( R

    8 W4 I# Z  r" {0 y5 ]- U' G* T异构集成路线图为行业提供指导,概述关键研究领域和技术里程碑。未来,整个生态系统的合作——从材料供应商到系统集成商——将是成功的关键。
