引言. b- s7 @& g8 [( P7 ^% w" [
在计算和数据通信技术不断发展的今天,对更快、更高效、更高带宽解决方案的需求持续增长。本文旨在帮助读者了解光计算互连(Optical Compute Interconnect,OCI)。OCI是下一代计算架构和数据中心的极具潜力的解决方案。我们将探讨OCI背后的原理、相比传统互连技术的优势,以及该领域的最新发展。" A$ b4 i+ Y3 y3 G1 G+ y
! |0 ^( }" q9 |+ U0 q# p: @2 c* }光通信的演进" H; m! |0 T' J! W" N
- H7 t1 }" O; q
图1:展示了光通信从电信时代到人工智能时代的演进,突出了向更高密度和更低功耗的转变。1 ?1 q$ S4 ?' ^" d4 B/ Y
7 N) f: H& \7 b! N! H光通信技术自诞生以来已经走过了漫长的道路。最初为远距离电信而开发,现在已经进入数据中心,最近更是应用到计算架构中。这种演进可以分为三个不同的时代:电信时代:特点是长距离通信,跨越数百公里,依赖低损耗光纤和分立光学组件。为了在长距离上保持信号完整性,需要大量的数字信号处理(DSP)。数据通信时代:随着光技术进入数据中心,焦点转向短距离(小于2公里)的低功耗解决方案。这个时代见证了光电子技术的集成,特别是硅基光电子,以及DSP功能的减少。人工智能时代:当前时代由机架级距离(小于100米)的高密度、低功耗解决方案需求驱动。具有更大规模的光电子集成和先进的封装技术。4 g o2 I8 o( d W/ }! P# q8 h& _/ N
[/ol]% Q/ d8 S" a. f4 z) @0 D
光电共封装和光计算互连
, c! Z3 l0 j% Z
$ B! \( o- k- A! ^! t9 B3 c6 ?图2:比较了以太网CPO和光计算互连(OCI)的使用案例,突出了不同的要求和应用。
. b5 K; {" \/ y7 s& o: ]) i. H0 a* k: p
随着我们朝着更集成的光学解决方案发展,两种主要方法已经出现:CPO:主要用于网络应用,CPO旨在降低功耗和成本,同时保持与现有以太网标准的兼容性。光计算互连(OCI):为计算架构设计,特别是在人工智能和机器学习应用中,OCI专注于用光学解决方案替代铜互连。提供更高的带宽密度、更长的距离以支持更大的集群,以及更低的功耗。! o; z7 b) A0 P- V8 m+ V! Y
[/ol]3 v$ ]. M Q/ s' `% Y
CPO和OCI的主要区别在于要求和使用场景。CPO需要保持与现有以太网标准的互操作性,而OCI可以针对特定的计算应用进行优化,可能提供更大的性能优势。
4 {/ v- I/ o$ k( v5 b4 E C5 K- ]9 |1 f. D% E9 j9 b7 U
OCI:应对现代计算挑战$ I7 g: ~- b l) x
/ u+ V% L* j _, u0 c
图3:概述了OCI的关键性能指标(KPI)和扩展方向,包括功耗、带宽密度和延迟目标。
$ G4 P, G9 m3 B8 S3 w/ [+ P# w. g5 H* E8 s$ m" E" O6 h- t
OCI旨在解决现代计算环境中的几个关键挑战:功率效率:目标是实现小于3.5 pJ/bit,比当前解决方案降低80%。延迟:OCI的目标是实现小于10ns的延迟,加上传输时间。带宽密度:目标是超过1.5 Tbps/mm的封装边缘。总带宽:OCI的目标是每根光纤2 Tbps。5 m6 G$ m) O: `1 [
[/ol]
$ e+ C0 V% E% h, B) F为了实现这些雄心勃勃的目标,OCI利用了几项关键技术和设计原则:集成光电子技术:更多的光电子功能集成到光电子集成芯片中,主要使用硅基光电子技术。异构集成:使用先进的封装技术将光电子集成芯片与最优秀的集成线路(IC)结合,创建光学引擎。紧密集成:光学引擎与主机(XPU或交换机)紧密集成,以实现新的系统和应用。- H( U2 B7 j/ O2 z( m! m
[/ol]
6 C; x% K/ s! U7 o) G# p
. t ?: f' f2 J! f英特尔的4 Tbps OCI解决方案
& e v! Q3 }8 o8 l6 d0 _
S6 G2 Z0 ?" M8 i* U. ~9 }: n
图4:概述了英特尔的4 Tbps OCI解决方案,展示了光电子集成芯片(PIC)和电子集成线路(EIC)与主机XPU的集成。
2 Y7 O# L- p8 ]) C0 |
z5 q2 @/ @, }7 N, E英特尔开发了4 Tbps OCI解决方案,展示了这项技术的潜力。该解决方案的主要特点包括:带宽:每个方向2 Tbps(8根光纤 x 8个波长 x 32 Gb/s)兼容性:设计为与现有计算生态系统兼容,可连接到计算平台上的标准I/O端口直接驱动:利用来自主机PCIe5(和UPI)SERDES的未重定时直接驱动面向未来:支持下一代未重定时PCIe6(64 Gb/s PAM4)连接和未来的协同优化并行接口设计2 {+ E) x+ e; Q, o+ m1 z' C5 `
[/ol]6 b! i/ X. g6 s: T2 ~
英特尔OCI解决方案的核心是其硅基光电子集成芯片(PIC):
z4 t: y+ G: d c

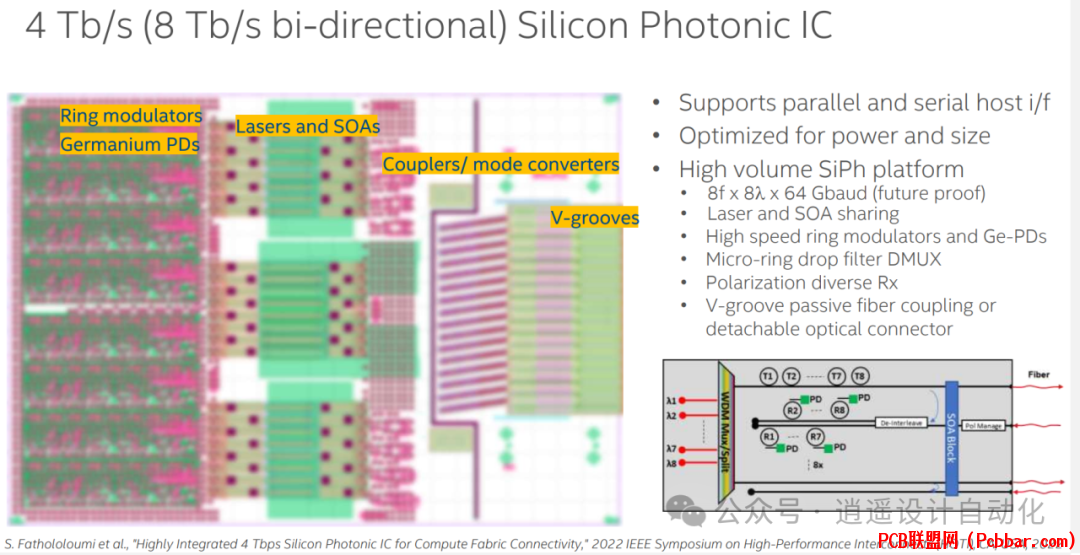

3 U& N H5 J1 s3 I4 T图5:显示了英特尔4 Tb/s硅基光电子集成芯片的布局和关键组件,包括激光器、调制器和光电探测器。. _, [- q, Z' V5 B- n, V! P
- O. D: i+ ]2 D这个PIC集成了几项先进特性:支持并行和串行主机接口针对功率效率和紧凑尺寸进行优化高产量硅基光电子平台8根光纤 x 8个波长 x 64 Gbaud(面向未来的设计)共享激光器和半导体光放大器(SOA)高速环形调制器和锗光电探测器(PD)用于解复用的微环滤波器偏振分集接收器V形槽无源光纤耦合或可拆卸光纤连接器
( J3 F8 X- ^5 ^$ t+ |[/ol]6 B# G) ]3 Y, b7 n. E( U8 K. T; z: x
英特尔OCI解决方案的一个关键创新是将III-V材料(如InP)与硅基光电子集成:
* P5 @& g) f" w" F
6 a% V) N" Q' D. y& W0 f

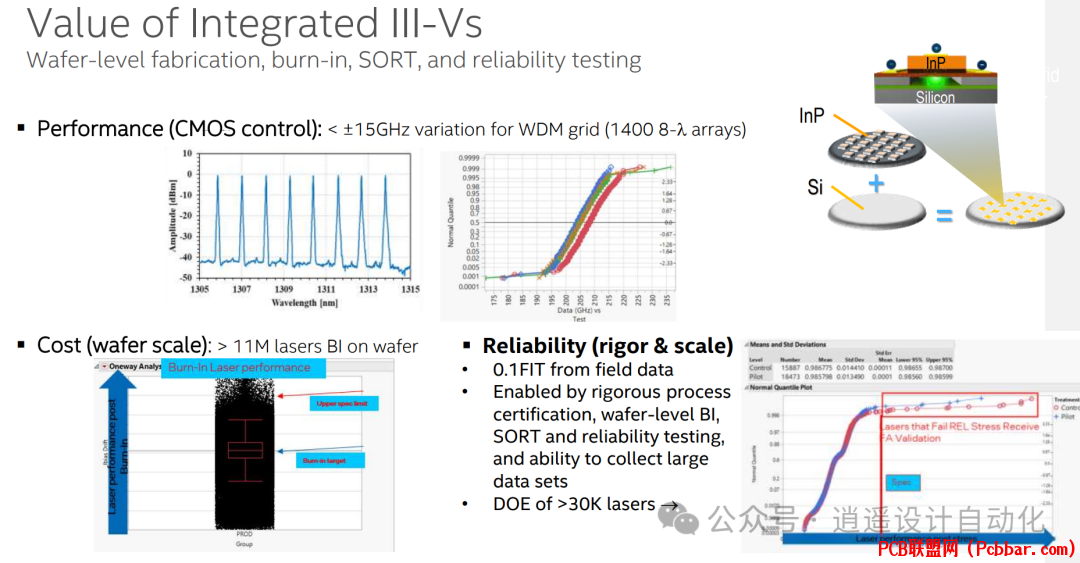

图6:说明了将III-V材料与硅基光电子集成的价值,展示了混合激光器结构,并强调了在可靠性、性能和成本方面的优势。
0 W0 B+ T& y+ d D+ Z
( `$ g1 Q- c% h& a+ Q. w5 m! P这种集成提供了几个优势:提高可靠性:根据现场数据,实现0.1 FIT(单位时间内的故障率)增强性能:在1400个8波长阵列中,WDM网格的变化小于±15 GHz成本效益高的生产:实现晶圆级制造,超过1100万个激光器在晶圆上内置和测试
7 J9 I$ g2 I; p8 k8 `7 s5 \4 ^3 Y[/ol]
. H* @8 p4 I; p& B- m x3 H
( O* f4 V: j& ^. ~; G* j& }演示和性能6 B; {" y8 `* F. L/ R% c5 L
英特尔成功使用OCI解决方案实现了CPU到CPU的通信:5 h! G4 _) r5 i
# a2 A' b# W* t5 x图7:展示了平台间BER(误码率)测试的设置,包括眼图余量测量和传输信号的频谱分析。. }* P- g2 Q' m" {; V# J) A
# _; ^2 W# j0 W! b0 w& y8 d+ C
演示取得了以下结果:成功实现两个CPU之间32 Gb/s/通道的PRBS31数据传输均匀的激光器波长间隔和清晰的眼图,表明OCI发射器性能良好正的眼图余量和约1e-13的BER,证明OCI接收器和整体链路性能良好6 F8 }' ?7 Q0 ]! F0 W7 J
[/ol]
7 V# z0 V5 e; K) b3 U; W7 f$ b' t d
未来扩展和发展6 B4 ?5 V r" v+ s
) e- X4 ^4 |* h, Q) a

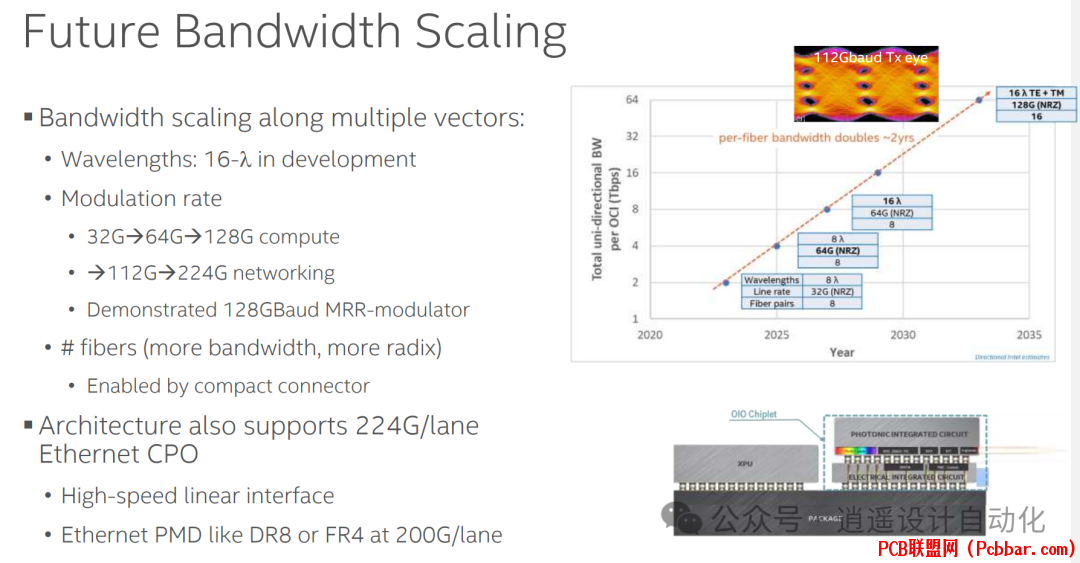

图8:展示了OCI和CPO未来带宽扩展的选项,包括增加波长、提高调制率和增加光纤数量。
2 l# P0 V7 ^& h1 O, a* ]' b
+ Z% f& o5 _, v w随着OCI技术的不断发展,正在探索几种未来扩展的途径:增加波长数量:16波长系统的开发正在进行中更高的调制率:在计算应用中,从32G转向64G,最终达到128G增加光纤数量:通过紧凑型连接器设计实现,允许更高的带宽和更高的基数支持高速以太网CPO:具备224G/通道以太网的高速线性接口能力
" B( x8 [+ A5 N! ?- `[/ol]
! _, n2 m* g# q+ @结论+ X9 f, O# o# J6 i' t, C
光计算互连代表了现代计算环境中高速数据通信的重大进步。通过利用先进的硅基光电子技术和创新的封装技术,OCI在带宽密度、功率效率和延迟方面提供了显著的改进。- J; n( c) w! ]% t6 d2 {/ V
- U" X& f& r( v) z7 I) c8 z) ]6 X英特尔展示的两个CPU之间完全功能的4 Tbps OCI链路,展示了这项技术在革新数据中心和高性能计算架构方面的潜力。随着OCI继续发展和扩展,将在实现下一代人工智能、机器学习和数据密集型应用中发挥关键作用。3 O. Q8 n7 D4 u# m
