引言
! B, `  j) Z* {8 r, U( g2 `英特尔作为全球领先的半导体制造商之一，公布了雄心勃勃的路线图，旨在重获CPU技术领域的行业领导地位。本文将探讨英特尔处理器制程节点的演进，重点介绍在实现2025年制程领先地位过程中的关键创新和里程碑[1]。

处理器制程节点的重要性
+ ]4 A7 s3 Q- z1 a处理器制程节点通常以纳米（nm）为单位，是决定芯片性能、能效和整体功能的关键因素。随着技术进步，更小的制程节点通常带来更好的性能和能源效率。但值得注意的是，在现代芯片制造中，这些纳米测量已经更多地成为营销术语，而非精确的物理尺寸。
- E1 q8 L2 }% T+ @7 n
- {% A7 ~3 K% V7 \3 w- l/ J4 A$ ~4 i
英特尔的四年五节点计划
英特尔设定了在短短四年内完成五个制程节点的目标，这在近期行业历史上是独一无二的。让我们逐一分析这些节点及其意义：
* n/ T# c/ t* a. _) p: T
4 A9 ?% c. n5 u/ f! O9 H- |& a! l1. 英特尔7
英特尔7，前身为10纳米增强版SuperFin，标志着英特尔新命名方案的起点。这个制程节点在晶体管密度方面可与其他制造商的7纳米制程相媲美。
. V# z+ c% s+ q7 X  l! X英特尔7的主要特点：

英特尔最后一个使用深紫外光刻（DUV）的制程

用于Alder Lake、Raptor Lake和Raptor Lake Refresh处理器

作为通向更先进节点的桥梁


( ^: `( @) `" M4 Q. o

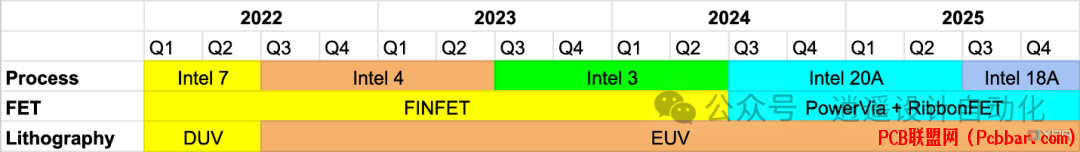

图1：展示了英特尔的制程节点路线图，说明从英特尔7到英特尔18A的演进过程。
3 }$ [* F% d4 |0 q: y
2. 英特尔4
英特尔4代表了英特尔制造能力的重大飞跃。这是公司的7纳米制程，大致相当于竞争对手的5纳米和4纳米制程。
英特尔4的显着特点：
- @) ?- A6 D* y2 \/ |( I* V) z

英特尔首个使用极紫外光刻（EUV）的制程

实现更高良率和改进的面积缩放，提高功率效率

用于Meteor Lake处理器，特别是计算tile


图2：展示了英特尔Meteor Lake处理器架构
2 B; M; n# ?& y7 }
3. 英特尔3
/ L4 |: P# c& }! G& d在英特尔4的基础上，英特尔3主要针对数据中心应用而设计。虽然不针对消费级CPU，但它展示了英特尔在推动芯片制造边界方面的承诺。
英特尔3的亮点：
4 D0 N, ~$ I) s, ?! z2 m

比英特尔4提高18%的每瓦性能

更密集的高性能库

专注于企业和数据中心使用（如Sierra Forest和Granite Rapids）

& I  @% X* T) m: ]! I# |4. 英特尔20A
, n7 a# w) C. n! o# g7 l) Z" g英特尔20A是公司路线图中的重要里程碑，旨在实现与行业领导者的"制程平等"。计划于2024年下半年推出，这个节点引入了两项突破性技术：PowerVia和RibbonFET。
英特尔20A的创新：
$ U) m1 P. B' t0 W( T

PowerVia：实现背面供电，分离电源和信号线，提高效率

RibbonFET：英特尔对环绕栅极场效应晶体管（GAAFET）技术的实现

比英特尔3提高15%的每瓦性能

预计用于Arrow Lake处理器


* L( }- j& O$ _


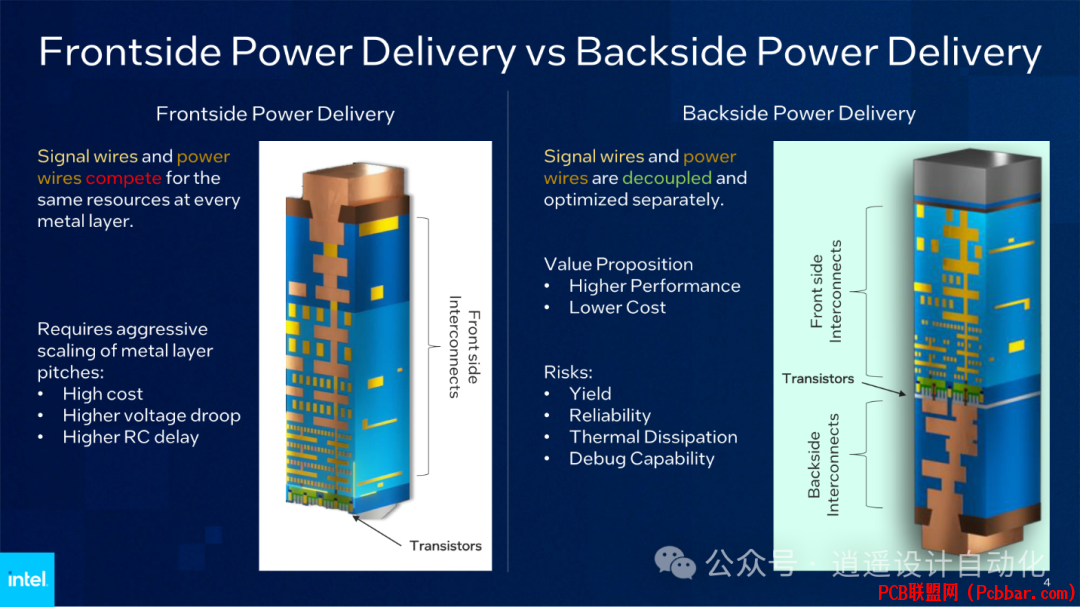

# u& U. h/ q, a8 g8 Z! K) n图3：展示了英特尔20A引入的PowerVia和RibbonFET技术。
1 F7 k2 ^9 g" |1 ^# t3 W3 h
5. 英特尔18A
作为英特尔当前路线图中最先进的节点，英特尔18A代表了公司重获制程领导地位努力的顶峰。计划于2024年下半年开始生产，这个节点进一步推动了半导体技术的边界。
6 G+ m# h" i$ K* d英特尔18A的要点：
, |3 J8 h. {$ x7 Q8 J" m

继续使用RibbonFET和PowerVia技术

比英特尔20A提高最多10%的每瓦性能

计划用于未来的消费级Lake CPU和数据中心处理器

原计划使用高数值孔径（High-NA）EUV光刻技术，但由于提前推出而改变计划
$ ?+ ~2 A" g9 o0 G: N3 s
路线图之外：未来发展
" E+ i! }- d' t英特尔的雄心不止于18A。公司已经宣布了18A-P、14A和14A-E节点的计划，将路线图延伸到2027年。这些未来节点不仅旨在赶上竞争对手，还力求将英特尔确立为半导体制造的主导力量。

/ g6 M6 i; n* O3 c

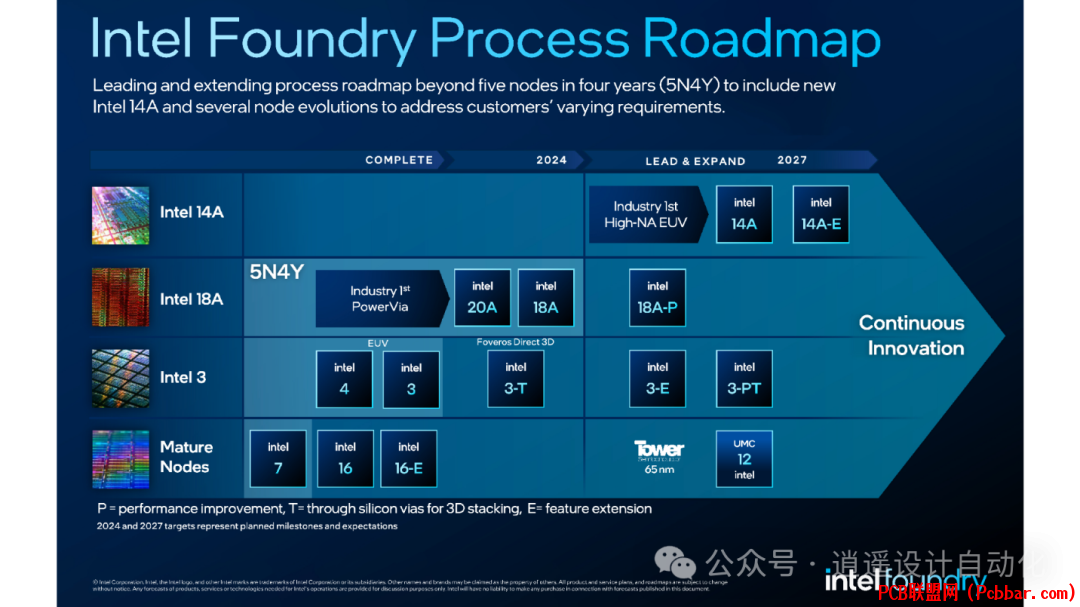

( D' i6 Y1 A; z! r* d& u图4：展示了英特尔的延伸路线图，包括18A之后的未来节点。

  W- J9 B* S. F& ~9 x英特尔制程节点演进的影响
8 w( E' t( C$ C6 T8 a英特尔积极推进制造能力的进步对科技行业有几个重要影响：

增加竞争：随着英特尔缩小与台积电和三星的差距，我们可以预期更多创新，消费者可能获得更优惠的价格。

性能提升：每个新节点都带来显着的性能和能效改进，导致更快速、更强大的设备。

新可能性：先进节点使更复杂的芯片设计成为可能，可能开启新的应用和使用场景。

行业领导：如果成功，英特尔的路线图将重新确立公司作为半导体制造领导者的地位，影响整个科技生态系统。
[/ol]
  R( G, x  z  b, I' r: J挑战与考虑因素
英特尔的路线图令人印象深刻，但我们也要认识到涉及的挑战：

技术障碍：推进制程节点需要克服重大工程挑战，特别是PowerVia和RibbonFET等技术。

竞争：台积电和三星也在推进自己的制程，这是一场争夺顶峰的竞赛。

市场需求：英特尔必须确保先进节点能满足消费者和企业市场的需求。

经济因素：这些进步需要的巨大投资必须与市场需求和盈利能力保持平衡。
[/ol]
结论
英特尔的制程节点路线图代表了战略。通过积极追求先进制造技术，英特尔旨在不仅赶上竞争对手，还要超越他们，重获行业领导地位。

随着进入2024年及以后，观察英特尔路线图的展开及其对更广泛科技领域的影响将会非常有趣。无论你是技术爱好者、该领域的专业人士，还是仅仅对计算机的未来感兴趣，关注英特尔的进展都将为了解半导体技术的演变提供宝贵见解。
